A relação entre amperes e volts não é direta, e muita gente erra isso no início

Amper e volt são grandezas diferentes. Um mede corrente elétrica, o outro mede diferença de potencial. Tentar converter 1 ampere em volts sem ter mais dados é como perguntar quanto pesa um litro — depende do que você está colocando dentro do litro. A relação só existe quando você tem uma carga conhecida, ligada à Lei de Ohm.

1 ampere equivale a quantos volts

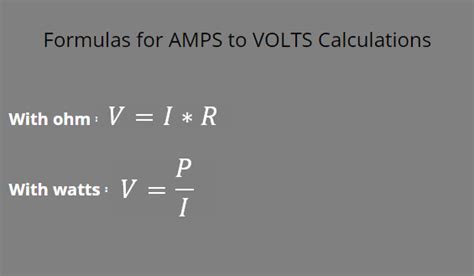

Para descobrir quantos volts correspondem a 1 ampere, você precisa saber a resistência do circuito. A fórmula é simples: V = I × R, onde V é tensão (volts), I é corrente (amperes) e R é resistência (ohms). Se você tem 1 ampere passando por um resistor de 10 ohms, a tensão é 10 volts. Se o resistor for de 100 ohms, são 100 volts. O valor muda completamente dependendo da carga. Isso é o básico, mas na prática as coisas ficam mais complicadas do que a sala de aula ensina. A maioria dos problemas que vejo em fóruns e em obras elétricas começa exatamente aqui: alguém tenta dimensionar um disjuntor ou um cabeamento sem considerar que a corrente varia conforme a carga, e não o contrário.

Eu me lembro de uma ocasião específica em que um cliente trouxe um inversor solar de 48V com corrente de saída nominal de 1 ampere para mim. Ele queria saber qual disjuntor colocar no lado CC do circuito. O cálculo óbvio seria P = V × I, ou seja, 48 watts. Mas o inversor tinha uma corrente de pico de partida que chegava a 3 ampères durante cerca de 2 segundos toda vez que ligava alguma carga indutiva. Se eu tivesse dimensionado o disjuntor só pelo valor nominal de 1 ampere, ele dispararia todo dia pela manhã. A solução foi usar um disjuntor B-curve de 6A no lado de entrada, com um cabo de 2,5mm², e colocar um relay de controle de sequência para evitar o pico simultâneo de múltiplos equipamentos. Isso evitou que o sistema desarmasse e ainda manteve a proteção adequada contra curto-circuito. O erro mais comum que eu vejo é achar que amperes e volts têm uma conversão fixa. Não têm. A potência em watts é o elo que une os dois. Sem saber pelo menos um deles — a resistência ou a potência —, o cálculo não tem como fechar. Outra pegadinha: muitos acham que se um carregador USB-C entrega 5V e 3A, isso significa que o dispositivo sempre puxa 3A. Na realidade, o dispositivo decide quanto corrente vai consumir, e a fonte só fornece até o limite máximo que consegue. O protocolo de negociação do USB-PD entra aí, e se você não entender isso, pode queimar um carregador tentando forçar mais corrente do que o negociado.

Se você está lendo isso porque precisa resolver um problema prático agora, aqui vai o passo a passo que eu uso: Primeiro, identifique o que você tem. Anota a tensão que você sabe (da fonte, da bateria, da tomada). Anota a potência ou a resistência que você tem disponível. Se tiver um multímetro, meça a resistência da carga com o circuito desligado — isso elimina a necessidade de confiar na etiqueta do fabricante, que muitas vezes traz valores nominalmente otimistas.

👉 Clique no botão abaixo para saber mais sobre o assunto!

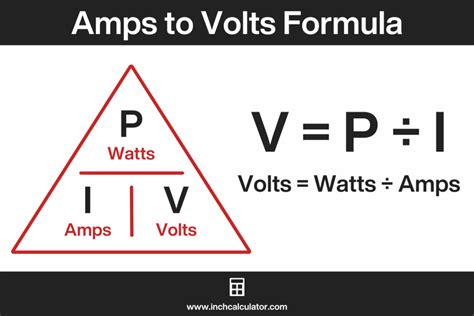

Segundo, aplique a Lei de Ohm ou a fórmula de potência. Se você tem tensão e resistência, use V = I × R e isole I. Se tem tensão e potência, use P = V × I e isole I. Se tem corrente e resistência, use V = I × R. Sempre anote a unidade em cada passo para não trocar nada. Terceiro, valide com margem. Nunca dimensione um componente no limite exato. Cabos, disjuntores e fontes precisam de folga. Eu costumo usar 25% a 125% acima do valor calculado, dependendo do tipo de carga. Cargas resistivas como aquecedores e lâmpadas incandescentes são previsíveis, então a margem pode ser menor. Motores, compressores e fontes chaveadas têm picos de corrente que podem ser de 3 a 7 vezes a nominal na partida, então a margem precisa ser maior.

Quarto, considere a queda de tensão nos cabos. Um cabo longo e fino reduz a tensão que chega na carga, o que faz a corrente aumentar para manter a mesma potência. Esse efeito é especialmente crítico em sistemas de 12V e 24V, onde uma queda de 1V representa quase 10% da tensão total. Eu já vi circuitos de iluminação LED em veículos que pareciam funcionar bem na bancada, mas na instalação real os LEDs ficavam fracos e piscavam porque o cabo era muito fino e muito longo. A solução foi trocar o cabo por um de seção maior e, em alguns casos, mudar o ponto de alimentação para mais próximo da carga. Um insight que poucos começam a entender é que a frequência importa quando o assunto é corrente alternada. Em CA, a impedância substitui a resistência, e indutâncias e capacitâncias entram na conta. Um motor trifásico, por exemplo, não segue V = I × R simplesmente. Você precisa considerar fator de potência, corrente de partida e harmônicas. Eu já perdi tempoando um problema de aquecimento excessivo em um quadro de distribuição até perceber que um variador de frequência estava injetando harmônicas que aumentavam a corrente eficaz sem que o multímetro comum mostrasse nada anormal. A solução foi medir com um analisador de qualidade de energia e instalar um filtro de harmônicas no lado da carga.

Também é importante saber onde esse tipo de cálculo falha completamente. Se você tem um circuito com fontes chaveadas, a relação entre tensão e corrente deixa de ser linear. A corrente pode ser altamente não-senoidal, com picos curtíssimos que carregam a mesma energia que uma onda senoidal suave, mas que enganam equipamentos de medição baratos. multímetros comuns de baixa classe leem apenas o valor eficaz verdadeiro em ondas senoidais puras. Se a forma de onda está distorcida, a leitura pode estar errada em 20% ou mais. Nesses casos, a única saída é usar um multímetro true RMS ou um analisador de rede. Outro caso onde a abordagem tradicional falha é em altas frequências. Em RF, o conceito de tensão e corrente por si só perde o sentido se você não considerar a impedância característica da linha de transmissão. Um cabo coaxial de 50 ohms não se comporta como um fio comum. Se você tentar aplicar Ohm simples numa antena desajustada, vai ter resultados que parecem mágica negra. A reflexao de onda, o ROS e a adaptação de impedância são os conceitos certos ali, não V = I × R.

Se o seu objetivo é simplesmente entender a conversão para um trabalho escolar ou uma situação do dia a dia, o resumo é: pegue a tensão, pegue a resistência ou a potência, aplique a fórmula correta, e sempre deixe margem. Se você estiver lidando com instalações elétricas residenciais, industriais ou com eletrônica de potência, o nível de detalhe sobe e a paciência também. Eu costumava recomendar que as pessoas baixassem calculadoras online de Lei de Ohm, mas a maioria delas é genérica e não avisa sobre os limites de aplicação. Hoje, o que eu faço é ensinar as pessoas a ler as especificações dos equipamentos com atenção, medir com instrumentos adequados e validar com simulações simples antes de fechar a instalação. Isso economiza horas de retrabalho e evita que alguém pise em um disjuntor que não aguenta a corrente real do circuito.

Se você tiver um caso específico em mente, descreva a tensão, a carga e o que está tentando fazer. Com esses dados, o caminho fica claro e o cálculo não deixa dúvida.
