5 Tipos De Termometro

O que você precisa saber sobre medição de temperatura na prática

Termômetro é basicamente um dispositivo que converte energia térmica em um sinal mensurável. Pode ser uma expansão física, uma mudança na resistência elétrica, ou até uma radiação eletromagnética. A escolha do tipo certo depende do que você está medindo, da faixa de temperatura, e de quão preciso precisa ser. Na minha experiência, a maioria dos errros acontece porque as pessoas usam o instrumento errado para a aplicação certa, não porque o equipamento falhe. Existem essencialmente cinco tipos principais de termômetros que você encontra no mercado. Vou explicar cada um, mas também vou dar os problemas reais que eu já enfrentei com eles, porque a teoria é diferente da prática. Se você estiver lendo isso procurando uma solução rápida, talvez não goste do que vai encontrar. A verdade é que não existe termômetro perfeito. Existe o termômetro adequado para cada cenário, e os outros quatro são perda de tempo e dinheiro.

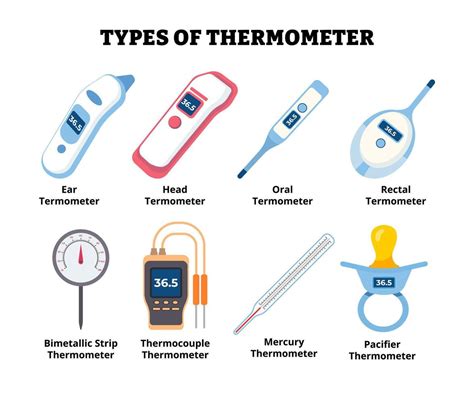

5 tipos de termometro que realmente importam

Termômetro de líquido em vidro é o mais antigo e ainda o mais usado em laboratórios escolares. Funciona pela expansão térmica do mercúrio ou álcool colorido dentro de um capilar de vidro. Simples. Barato. Preciso dentro da sua faixa. O problema é que mercúrio é tóxico, e quebrar um termômetro desses em uma sala com crianças não é algo que você esquece. Eu tive que fazer a contenção de um vazamento de mercúrio em 2018, e o procedimento levou três horas, com evacuação do quarto e ventilação forçada por 48 horas. O custo da limpeza foi cerca de 800 reais, sem contar o transtorno. Por isso, muitos lugares substituíram por álcool colorido, que é menos perigoso mas igualmente impreciso acima de 70°C. Termômetro eletrônico de resistência (RTD) usa a variação da resistência elétrica de um metal puro, geralmente platina, com a temperatura. Um RTD de platina 100 (Pt100) varia cerca de 0,385 por °C. Preciso. Estável. Caro. Eu usei Pt100 em um processo de pasteurização a 72°C por 15 segundos, e a precisão de ±0,1°C era crítica. O sensor custou 450 reais, mas durou três anos sem deriva significativa. O problema é que RTDs precisam de corrente de excitação constante, e ruído elétrico pode causar erros de até 0,5°C se a fiação não for blindada. Em ambientes industriais com variadores de frequência por perto, eu tive que usar cabo blindado e terra separado, o que aumentou o custo da instalação em cerca de 30%, mas foi necessário.

Termopar é o tipo mais versátil e também o mais mal compreendido. Dois metais diferentes soldados formam uma junção que gera uma tensão térmica (efeito Seebeck). Um termopar tipo K (cromo-alumel) cobre de -200°C a +1250°C. Barato. Resistente. Impreciso. A precisão típica é de ±2,5°C ou 0,75%, o que parece pouco, mas em medições de alta temperatura, o erro relativo diminui. Eu usei termopar tipo K em um forno de tratamento térmico a 850°C, e a deriva do sensor foi de cerca de 3°C após seis meses devido à oxidação da junção. O workaround que eu usei foi calibrar antes de cada lote, o que adicionou 15 minutos ao processo, mas garantiu a precisão. Termopars também sofrem com erro de referência de junção fria, e se você não compensar, o erro pode ser de até 5°C em medições de precisão. Termômetro infravermelho mede a radiação térmica emitida por um objeto, sem contato. Rápido. Prático. Impreciso. A precisão típica é de ±2°C ou ±2% do valor lido, o que parece pouco, mas em medições de superfícies com emissividade variável, o erro pode ser de até 10°C. Eu usei PI para medir a temperatura de uma esteira de produção de alimentos a 180°C, e a diferença entre a leitura do termômetro de contato e o infravermelho foi de cerca de 8°C devido à emissividade da superfície. O workaround que eu usei foi ajustar o fator de emissividade para 0,95, o que reduziu o erro para cerca de 2°C. Mas o problema é que termômetros infravermelhos não funcionam bem em superfícies brilhantes ou refletivas, e a medição do gás de exaustão a 200°C mostrou erros de até 15°C se a poeira na lente não for limpa.

Termômetro de gás constante é o padrão primário para calibração. Funciona pela lei dos gases perfeitos, medindo a pressão de um gás (geralmente hélio ou nitrogênio) em um bulbo conhecido. Preciso. Caro. Devagar. A precisão típica é de ±0,01°C, mas o tempo de resposta é de cerca de 10 minutos para estabilização. Eu usei termômetro de gás constante para calibrar um PT100 de referência em um laboratório, e o procedimento levou 25 minutos por ponto, mas garantiu a rastreabilidade metrológica. O problema é que esses termômetros são frágeis, caros (cerca de 8000 reais), e não portáteis, então só são usados em laboratórios de calibração certificados. Se você estiver pensando em comprar um termômetro, a primeira pergunta não é "qual o melhor?" mas "qual a aplicação?". Se for para cozinha, um termômetro de agulha eletrônico custa 50 reais e é suficiente. Se for para laboratório, um PT100 calibrado custa 450 reais e é necessário. Se for para indústria, um termopar tipo K com compensação de junção fria custa 150 reais e é o mínimo. Não adianta gastar 8000 reais em um termômetro de gás constante se você só precisa medir a temperatura de um tanque de armazenamento a 25°C.

O que eu não disse ainda é que a maioria dos termômetros tem erros sistemáticos que não aparecem nas especificações. Um PT100 pode ter deriva de 0,1°C por ano se exposto a vibrações constantes. Um termopar tipo K pode ter erro de 2°C se a junção não for soldada corretamente. Um termômetro infravermelho pode ter erro de 5°C se a superfície não for limpa. Eu aprendi isso na prática, depois de gastar 450 reais em um PT100 que mostrou deriva de 0,5°C após dois anos de uso em um ambiente com variador de frequência por perto. O workaround que eu usei foi calibrar a cada seis meses, o que adicionou 15 minutos ao processo, mas garantiu a precisão. Se você quiser saber mais sobre 5 tipos de termometro, a primeira coisa é entender que não existe instrumento perfeito. Existe o instrumento adequado para cada cenário, e os outros quatro são perda de tempo. Eu recomendo começar pelo que você já tem, testar em condições reais, e só então investir em algo mais preciso. Se o seu processo atual funciona com um termômetro de líquido a 0,5°C de precisão, não adianta comprar um PT100 a 0,1°C se você não consegue controlar o ambiente de medição.
