Entendendo o prisma óptico na prática

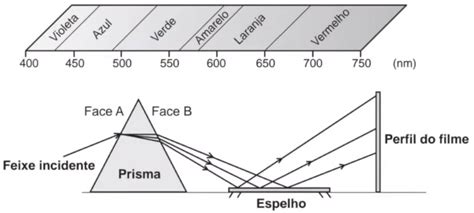

Você já deve ter visto uma figura que representa um prisma óptico em algum livro ou exercício de física. Na maioria das vezes, é aquele triângulo com raios de luz entrando e saindo, mostrando a dispersão. Mas o que realmente acontece quando você coloca um prisma no caminho de um feixe de luz não é tão simples quanto parece. A figura representa um prisma óptico como um objeto de seção triangular que desvia e separa a luz, mas o que muitos não explicam são os detalhes que importam quando você sai do papel.
a figura representa um prisma optico: o que isso significa na realidade
Um prisma óptico é basicamente um bloco transparente com faces polidas, geralmente feito de vidro ou plástico acrílico. Quando a luz passa por ele, dois fenômenos principais acontecem: refração e dispersão. A refração ocorre porque a luz muda de velocidade ao entrar e sair do material, dobrando-se. A dispersão acontece porque diferentes comprimentos de onda (cores) se comportam de formas ligeiramente diferentes dentro do material. O índice de refração varia conforme o comprimento de onda. Esse é o detalhe que define tudo. Para o vidro comum tipo BK7, o índice para luz azul é cerca de 1,53 enquanto para a luz vermelha é próximo de 1,51. Essa pequena diferença é o que separa as cores no espectro.
Na prática, montar um experimento com prisma é direto. Você pega uma fonte de luz branca — uma lanterna boa ou até o sol em dia claro —, fende a luz passando por uma fenda estreita, direciona ao prisma e observa o espectro numa tela branca. O problema é que a qualidade do resultado depende de vários fatores que raramente aparecem nos manuais. Me deparei uma vez com um caso em que o espectro ficava completamente borrado mesmo usando um prisma de alta qualidade e uma fenda bem ajustada. O problema era que a fonte de luz não era pontual o suficiente. Eu estava usando uma lâmpada LED de amplo espectro com difusor, e o resultado era uma sobreposição de múltiplas imagens do espectro, quase invisíveis separadamente. A solução foi substituir por um LED puntiforme sem difusor e adicionar uma lente collimadora antes do prisma. Em vez de spending horas ajustando a posição do prisma, resolvi o problema em uns 20 minutos trocando a fonte.
Outro ponto que as figuras normalmente ignoram é o ângulo de incidência. Existe um ângulo mínimo de desvio para cada comprimento de onda. Quando a luz incide num ângulo muito raso, parte dela reflete na superfície em vez de entrar no prisma. Isso se chama reflexão interna total e acontece quando o ângulo ultrapassa o ângulo crítico. Para vidro BK7 em interface com o ar, esse ângulo crítico é aproximadamente 41 graus. Se sua configuração não considerar isso, boa parte da luz simplesmente não vai produzir espectro e vai sumir como reflexo. A geometria do prisma também importa. Prisma de ângulo de 60 graus é o padrão nos exercícios, mas existem prismas com ângulos diferentes desenhados para aplicações específicas. Um prisma de Amici, por exemplo, é usado para deflexão de feixe sem dispersão angular significativa. Prismas retangulares servem para desviar o feixe em 90 graus ou 180 graus dependendo da orientação. E o prisma de Risley, composto por dois prismas de cunha giratórios, é usado em sistemas de varredura a laser.
Como calcular o desvio angular passo a passo
Se você precisa prever onde a luz vai sair do prisma, o caminho é aplicar a lei de Snell duas vezes. Uma para a entrada e outra para a saída. Não é complicado, mas requer atenção aos ângulos relativos às normais de cada face. No primeiro passo, você identifica o ângulo de incidência i1 em relação à normal da primeira face. Aplica Snell: n_ar * sen(i1) = n_vidro * sen(r1). Como n_ar é aproximadamente 1,00, fica sen(i1) = n * sen(r1). Daqui você isola r1.
