O que você realmente precisa saber sobre medição de pressão atmosférica

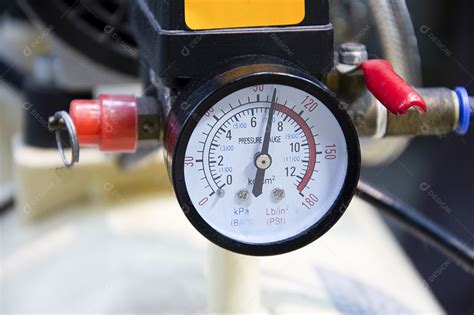

O aparelho utilizado para medir a pressão do ar é chamado manômetro quando se trata de pressão relativa em sistemas pressurizados, ou barômetro quando o objetivo é medir a pressão atmosférica propriamente dita. Ambos operam em princípios diferentes e a confusão entre eles gera erros frequentes em campo, especialmente quando alguém conecta um manômetro piezoelétrico num sistema de vácuo e espera ver valores de pressão atmosférica.
Como funciona o aparelho utilizado para medir a pressão do ar na prática
Um barômetro de mercúrio funciona por equilíbrio de coluna líquida. A pressão atmosférica empurra o mercúrio num tubo fechado por uma extremidade, e a altura da coluna resultante, medida em milímetros de mercúrio (mmHg) ou hectopascais (hPa), reflete diretamente a pressão do ar. Um padrão atmosférico internacional equivale a 1013,25 hPa ou 760 mmHg. A maioria dos barômetros modernos substituiu o mercúrio por células aneroides — pequenas câmaras metálicas flexíveis que se deformam com mudanças de pressão e transmovem esse movimento por alavancas para um ponteiro ou sensor eletrônico. Já os manômetros eletrônicos usam células de tensão (strain gauges) coladas a um diafragma. Quando a pressão atua sobre o diafragma, a resistência elétrica das strain gauges muda proporcionalmente, e o circuito interno converte essa variação em valor digital. Esses dispositivos geralmente oferecem resolução de 0,1 hPa e precisão declarada de ±0,5% da escala plena, mas o valor real depende muito da calibração e da temperatura ambiente.
Se você está lendo isso porque precisa montar um sistema de medição, comece definindo claramente se quer pressão absoluta ou relativa. Pressão absoluta mede em relação ao vácuo perfeito e é o que um barômetro faz. Pressão relativa (ou manométrica) mede a diferença entre a pressão do sistema e a pressão atmosférica local. Um pneu calibrado a 32 psi está lendo pressão relativa. O ar dentro desse pneu tem pressão absoluta de cerca de 46,7 psi, porque se soma a atmosfera local de ~14,7 psi. Misturar esses dois referenciais é o erro número um que vejo em projetos de instrumentação. Para barômetros aneroides portáteis, a leitura direta já basta na maioria das situações. Mas se você precisa registrar dados ao longo do tempo para análise meteorológica ou controle de processo, vale a pena usar um registrador de dados com sensor de pressão integrado, como os modelos da série Vaisala BMD ou até opções mais acessíveis baseadas em sensores BMP388 e BME680 da Bosch. Esses sensores custam menos de 5 dólares em quantidade e oferecem precisão de ±0,5 hPa na faixa de -40 a +85°C, o que é suficiente para a maioria das aplicações industriais e meteorológicas.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema que eu encontrei recentemente aconteceu num projeto de monitoramento de pressão em uma câmara de ensaio. O técnico instalou um transdutor de pressão manométrica calibrado para 0-1000 hPa de escala relativa e começou a registrar valores que oscilavam entre 850 e 1150 hPa ao longo do dia. Ele achava que o sensor estava com defeito. Na realidade, a câmara estava em altitude de cerca de 1500 metros, onde a pressão atmosférica padrão é aproximadamente 850 hPa, e a porta da câmara estava sendo aberta periodicamente, introduzindo ar externo com pressão diferente. O sensor funcionava perfeitamente. O que faltava era entender que aquela medição relativa estava capturando variações entre a pressão interna da câmara e a pressão externa flutuante, não uma_reading_ de pressão absoluta. A solução foi trocar o transdutor por um modelo de pressão absoluta e fazer uma correção térmica no software de aquisição, reduzindo o ruído dos dados de ±15 hPa para ±1,2 hPa.
Pitfalls comuns que ninguém menciona
A calibração de fábrica não dura para sempre. Sensores de pressão piezorresistivos sofrem drift térmico e drift de longo prazo. Um sensor que foi calibrado a 25°C pode apresentar erro de até ±2 hPa se operado a 40°C, mesmo que o fabricante declare estabilidade anual de 0,1% da leitura. Se seu sistema opera em ambiente com variação térmica significativa, exija que o fornecedor forneça curvas de compensação térmica ou opte por sensores com compensação ativa integrada. Outro ponto negligenciado é a influência da umidade. Sensores barométricos comuns não são selados contra vapor d'água. Em ambientes com umidade relativa acima de 70%, o vapor pode condensar dentro da cavidade do sensor e alterar a rigidez do diafragma, gerando leituras falsamente altas. Isso acontece especialmente em câmaras climáticas e em estações meteorológicas expostas a chuva. O antídoto mais simples é usar um sensor com proteção contra umidade, como os da série BME680 que incluem revestimento hidrofóbico, ou instalar um diafragma poroso que permite passagem de ar mas bloqueia gotas de água.
Se você trabalha com medições de alta precisão, considere que a gravidade local afeta diretamente a conversão de mmHg para hPa. A fórmula P = × g × h depende da aceleração gravitacional g, que varia de 9,78 m/s² no equador a 9,83 m/s² nos polos. Para medições de referência metrológica, use a gravidade local calculada pela latitude e altitude do ponto de medição. O erro cometido ao ignorar esse fator é da ordem de 0,3%, o que parece pequeno mas é significativo quando você precisa de precisão de 0,1%. A instalação física do sensor também importa mais do que o próprio equipamento. Tubulações de conexão muito longas ou com diâmetro pequeno introduzem atraso na resposta e podem amortecer picos de pressão rápidos. Para medições dinâmicas, mantenha o comprimento do tubo de impulso abaixo de 30 cm e use diâmetro interno de pelo menos 6 mm. Se precisar de isolamento térmico na tubulação, escolha materiais com baixa condutividade, mas evite isolamento excessivo que retenha calor do processo e crie gradientes térmicos ao longo da linha de pressão.
Para quem precisa de um manual técnico atualizado ou software de calibração, o site da OIML (Organização Internacional de Metrolgia Legal) disponibiliza publicações gratuitas sobre instrumentos de medição de pressão. A referência OIML R 116 trata especificamente de manômetros e transdutores de pressão, e pode ser acessada gratuitamente após cadastro no portal. Já para sensores digitais, a Bosch oferece ferramentas de configuração e calibration through I2C que facilitam o ajuste fino de offsets e ganhos diretamente via microcontrolador, sem necessidade de equipamentos caros de laboratório. O limite prático mais importante que você vai encontrar é que nenhum aparelho de medição de pressão pode corrigir erros de instalação. Um sensor de 0,1% de precisão instalado com um tubo de impulso obstruído por detritos vai ler o que o tubo permitir, não a pressão real. Inspeção visual dos dutos de conexão, limpeza periódica e verificação de vazamentos com água oxigenada ou gás traçador são etapas obrigatórias em qualquer procedimento de manutenção. Sem isso, a calibração mais rigorosa do mundo não vai te dar dados confiáveis.
