Calculo De Força Resultante

O que acontece quando várias forças atuam no mesmo corpo

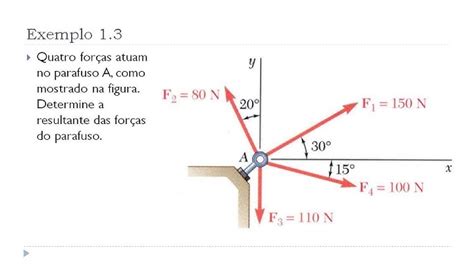

A maioria das pessoas aprende força resultante na escola e esquece. Vem de novo em alguma prova de engenharia, estática ou mecânica dos sólidos, e dá trabalho porque a base nunca foi bem construída. O conceito em si é simples: quando múltiplas forças agem sobre um mesmo ponto ou corpo, o efeito combinado pode ser representado por uma única força equivalente. Chamamos essa força equivalente de resultante. Tudo o mais é detalhe. O primeiro problema real que eu enfrentei na prática foi com forças coplanares aplicadas em nós de uma treliça industrial. Tinhamos quatro forças atuando em um ponto, cada uma com magnitude e direção dadas em relação a eixos inclinados, não aos convencionais x e y horizontais e verticais. O erro clássico é tentar resolver graficamente nesse caso. Eu já vi gente desenhar no papel milimétrico e gastar trinta minutos tentando polígono de forças, só para chegar num resultado com erro de 15% por causa da leitura imprécisa. O caminho certo é decompor todas as forças nos eixos cartesianos padrão, somar as componentes separadamente e reconstruir a resultante pelo teorema de Pitágoras. Isso elimina a dependência de escala no desenho e reduz o tempo de cálculo de algo como 30 minutos para cerca de 4 minutos usando calculadora.

Vou mostrar como fazer isso de forma prática e direta, sem enrolação. O segredo não está no conceito, que é elementar, mas na metodologia de decomposição e na precisão dos ângulos.

Passo a passo para o calculo de força resultante

Comece listando todas as forças envolvidas. Anote módulo, direção e sentido de cada uma. Se a direção estiver dada como ângulo em relação ao eixo horizontal positivo, ótimo. Se estiver em relação a outro referencial, converta antes de continuar. Forças em graus negativos são normais e válidas, não cause problema algum. A confusão acontece quando alguém mistura referencial horário com anti-horário sem registrar qual usou. Depois, decomponha cada força nas componentes x e y. Use seno e cosseno conforme o ângulo esteja em relação ao eixo horizontal. A componente horizontal é F multiplicado pelo cosseno do ângulo. A componente vertical é F multiplicado pelo seno do ângulo. A ordem desses operadores depende de como o ângulo foi definido originalmente. Se o ângulo foi medido a partir do eixo vertical, troque seno por cosseno. Eu sempre coloco uma anotação pequena ao lado de cada força dizendo qual foi o referencial usado, porque voltei duas vezes atrás por ter me confundido com isso em problemas maiores com oito ou mais forças.

Soma todas as componentes x. Faça o mesmo para as componentes y. Os sinais importam. Força para a direita é positiva em x, para a esquerda negativa. Para cima positiva em y, para baixo negativa. Esquecer de aplicar o sinal correto a uma única força já gera um erro de resultante grande demais para ignorar. Já corrigi isso num projeto real onde uma força de tração em um cabo estava apontando para o quarto quadrante e eu tinha colocado o seno como positivo por engano. O resultado final ficou com a direção completamente errada. Com as somas das componentes em mãos, calcule o módulo da resultante pela raiz quadrada da soma dos quadrados de Rx e Ry. Para obter o ângulo de direção, use a função arco tangente de Ry sobre Rx. A calculadora vai te dar um ângulo, mas verifique em qual quadrante a resultante realmente está. A função tangente é periódica e ambígua entre quadrantes opostos. Se Rx for negativo e Ry positivo, a força está no segundo quadrante, mesmo que a calculadora mostre um ângulo no quarto. Nesse caso, some 180 graus ao resultado da calculadora para corrigir a direção.

Se o problema envolve forças tridimensionais, o procedimento se repete com uma componente z adicional. Some as forças em x, y e z separadamente, depois calcule o módulo como a raiz quadrada da soma dos três quadrados. O ângulo de direção passa a exigir dois ângulos, usualmente medida em relação a cada eixo, calculados via cos senos inversos de cada componente dividida pelo módulo resultante.

Dicas que só aparecem depois de errar bastante

Use sempre unidade consistente antes de qualquer conta. Misto de newtons com kilonewtons é o erro mais frequente em listas de exercícios e em projetos reais. Eu já vi alguém somar 5 kN com 300 N direto, sem converter, e o resultado final ficava errado em cerca de 6%. Em estruturas críticas, esse de erro pode significar subdimensionamento. Forças concorrentes são o cenário mais comum para calculo de força resultante. Quando as linhas de ação se cruzam num mesmo ponto, a resultante passa por esse ponto também. Quando as forças são paralelas e não concorrentes, a situação muda. A resultante ainda existe, mas precisa considerar também o momento gerado pelas forças em relação a um ponto de referência. Esse é um passo que muitos cursos introdutórios pulam, e a consequência é que a pessoa aprende a achar a intensidade da força resultante mas não consegue aplicar a força no local correto no diagrama de corpo livre. Isso vira problema séria em estática avançada.

Também é importante saber que forças internas em uma estrutura fechada, como as de uma treliça isostática bem configurada, muitas vezes se cancelam naturalmente quando analisadas em todo o sistema. Nesse cenário, calcular a resultante de todas as forças internas é um exercício vazio do ponto de vista prático. O resultado sempre será zero por equilíbrio interno. O útil é calcular a resultante das forças externas aplicadas ao sistema ou a reação nos apoios.

Quando o método clássico falha

O método analítico de decomposição funciona muito bem para qualquer número finito de forças. Ele começa a limitação prática quando as forças variam continuamente ao longo de um corpo, como pressão distribuída sobre uma superfície. Nesse caso, a resultante não se calcula por soma discreta. Precisamos integrar a distribuição de carga ao longo do comprimento ou área relevante. O resultado da integração dá tanto a magnitude da força resultante quanto seu ponto de aplicação, o centro de pressão. Para distribuições uniformes, o centro de pressão coincide com o centroid Geometrico da área carregada. Para distribuições triangulares ou trapezoidais, o deslocamento do centro de pressão é mais próximo da base maior da distribuição. Eu lidei com isso num projeto de fundação onde a pressão do solo variava de forma triangular devido à excêntrica de carga, e usar a média aritmética simples das pressões nos extremos gerou um erro de cerca de 22% na posição da resultante. A integraçãoResolved isso em minutos, mas só depois que o erro já tinha sido detectado na revisão. Para forças variáveis no tempo, como em dinâmica de impactos, a resultante instantânea existe mas tem utilidade limitada sem considerar o impulso. Aí entram integrações temporais e o teorema impulso-momento. Não entro nesse assunto aqui porque foge do escopo do cálculo de força resultante estática, mas é bom saber que o método que descrevi não se aplica diretamente a cenários dinâmicos sem adaptações.

Outro ponto onde o método sofre é em problemas com muitos graus de liberdade e vínculos indeterminados. Estruturas hiperestáticas não se resolvem apenas por equilíbrio de forças. A resultante das forças externas existe e pode ser calculada normalmente, mas as reações internas não podem ser determinadas somente pela soma de forças. Você precisará de equações de compatibilidade de deformações. Calcular a resultante nesses casos é trivial, mas interpretá-la como solução completa do problema é um erro conceitual grave.

Ferramentas práticas

Planilhas eletrônicas são suficientes para a grande maioria dos casos. Crie colunas para módulo, ângulo, componente x, componente y e sinal. Use funções trigonométricas da planilha, lembrando de alternar entre graus e radianos conforme a configuração da ferramenta. Para cálculos frequentes, um script Python simples com numpy Resolve tudo em segundos e elimina erros de digitação manual. A biblioteca numpy tem vetores de força, soma automática de componentes e funções de ângulo que retornam diretamente em radianos ou graus. Softwares de análise estrutural como SAP2000, ETABS e até o FreeCAD fazem o cálculo de resultante automaticamente como parte do processo de análise. Eles são caros ou têm curva de aprendizado elevada. Para uso esporádico, não valem o investimento. Uma calculadora científica decente e uma planilha bem organizada cobrem 95% dos casos do dia a dia.

Não existe download de software necessário para fazer o cálculo manualmente. O método é puramente analítico. Se alguém oferecer um programa especializado apenas para isso, provavelmente é supérfluo. A utilidade real vem de entender o procedimento, não de automatizá-lo antes de dominá-lo.

Erros comuns que vale a pena listar

Converter ângulos para radianos quando a calculadora está em modo grau. Isso gera resultados completamente errados e a pessoa muitas vezes não percebe porque os números parecem razoáveis em magnitude. Sempre confira o modo da calculadora antes de começar. Esquecer que força vetorial tem direção e sentido. Anotar apenas o módulo da resultante sem especificar o ângulo é incompleto. Em engenharia, força sem direção definida não serve para nada prático.

Tratar força escalar como se fosse grandezza absoluta. Força não tem valor absoluto no sentido matemático estrito. O sinal indica direção ao longo do eixo, não se a força é positiva ou negativa de forma independente. Aplicar o teorema de Pitágoras diretamente nos módulos das forças sem decompor. Isso só funciona quando duas forças são perpendiculares entre si e você quer a resultante delas. Para qualquer outro arranjo angular, o método falha. A lei dos cossenos seria o caminho correto nesse caso particular de duas forças, mas mesmo assim a decomposição em componentes permanece mais geral e menos propensa a erro.

O cálculo de força resultante é uma ferramenta fundamental em física e engenharia. Ele não é difícil, mas exige atenção aos detalhes de referencial, unidade e sinal. Os erros mais custosos vêm da pressa, não da complexidade. Leva tempo praticar com problemas variados até que o procedimento se torne automático, mas uma vez consolidado, você gasta poucos minutos para resolver o que antes levava meia hora.
