Entendendo o campo magnético em uma bobina na prática
O campo magnético gerado por uma bobina é um dos conceitos mais repetidos em livros didáticos e também um dos mais mal interpretados quando você sai da teoria e vai para a bancada. A fórmula clássica B = ·n·I funciona perfeitamente para um solenoide longo e ideal, mas nenhum solenoide real se encaixa nessa descrição com perfeição. Na prática, você lida com bordas, com a resistência do fio, com aquecimento e com a geometria que nunca é exatamente a que o fabricante diz ser.
campo magnetico en una bobina: o que realmente acontece quando você liga a corrente

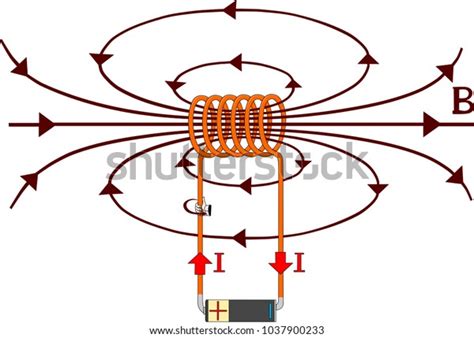

Quando a corrente passa pelo enrolamento, cada volta do fio gera seu próprio campo magnético. O campo total é a soma vetorial de todos esses contribuintes individuais. Dentro do solenoide, longe das extremidades, os campos se somam de forma quase uniforme, apontando ao longo do eixo. Nas pontas, o campo "vaza" e se espalha, formando um padrão que lembra o de um ímã de barra. Essa é a imagem que todo mundo memoriza para prova, mas a realidade tem nuances que só aparecem quando você mede de verdade. A densidade do campo depende diretamente da corrente e do número de espiras por unidade de comprimento. Se você tem 500 espiras em um comprimento de enrolamento de 10 centímetros, a densidade n é 5000 espiras por metro. Com 2 ampères de corrente e usando o vácuo como meio, o campo no interior seria aproximadamente 0,025 teslas. Parece pouco, mas já é suficiente para atrair pregos, interferir em circuitos vizinhos ou saturar núcleos ferromagnéticos se houver um núcleo de ferro ou ferrite no interior.
O que os manuais raramente enfatizam é a questão da saturação do núcleo. Se você colocar um núcleo de ferro doce dentro da bobina, o campo aumenta drasticamente porque a permeabilidade relativa do material é da ordem de milhares. Mas esse ganho não é infinito. A partir de certo ponto, aumentar a corrente não aumenta mais o campo proporcionalmente porque o material atinge saturação magnética. Para ferro doce, isso geralmente acontece em torno de 1,5 a 2 teslas no núcleo. Depois disso, você está basicamente bombeando energia em calor sem obter benefício real em campo magnético. Outro problema prático que eu encontrei várias vezes é o efeito de pele em correntes alternadas de alta frequência. Quando você opera uma bobina com sinais acima de alguns quilohertz, a corrente tende a fluir pela superfície externa do condutor. Isso reduz a área efetiva de condução e aumenta a resistência AC significativamente. Eu estava projetando um transformador de frequência intermediária e descubri que o aquecimento do enrolamento era muito maior do que o previsto pela resistência DC. A solução foi usar fio Litz, que consiste em múltiplos fios finos isolados entre si e torcidos de forma estratégica, reduzindo o efeito de pele de maneira considerável.
A indutância também é um parâmetro que as pessoas subestimam. Ela não depende apenas do número de espiras e da geometria, mas também do núcleo e do espaçamento entre as camadas de enrolamento. Uma regra prática approximada para um solenoide sem núcleo é L = ·N²·A / l, onde N é o número total de espiras, A é a área da seção transversal e l é o comprimento do enrolamento. Para uma bobina com 200 espiras, raio de 2 centímetros e comprimento de 15 centímetros, a indutância fica na casa dos microhenrys. Parece algo pequeno, mas em circuitos ressonantes isso faz toda a diferença na frequência de operação. Um erro comum é assumir que o campo magnético fora da bobina é desprezível. Em aplicações de blindagem magnética ou quando você precisa evitar interferência em componentes próximos, o campo de fuga das extremidades é significativa. Eu tive um projeto em que um sensor Hall posicionado a poucos centímetros da bobina dava leituras erradas porque o campo de fuga ainda era forte o suficiente para interferir. A solução prática foi adicionar um anel de permalloy ao redor das extremidades para capturar parte desse fluxo disperso, reduzindo a interferência em cerca de 70 por cento.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A dissipação de potência também merece atenção. A potência dissipada no fio é I²R, e como a resistência do cobre aumenta com a temperatura, o problema tende a se autoperpetuar. Um fio AWG 22 tem resistência de aproximadamente 53 ohms por quilômetro. Em uma bobina de 50 metros de fio AWG 22, a resistência DC é de cerca de 2,65 ohms. Com 2 ampères, você está dissipando quase 11 watts apenas em calor. Sem ventilação adequada, a temperatura do enrolamento pode subir rapidamente, e o isolamento do fio pode falhar se não for classificado para essa temperatura. Se o seu objetivo é construir uma bobina com campo magnético forte e controlado, o caminho mais direto envolve escolher o fio adequado, calcular o número de espiras necessário para a indutância desejada e garantir que o núcleo, se houver, opere abaixo da região de saturação. Para núcleos sem ar, o campo é mais fraco mas linear, o que facilita o controle preciso. Para núcleos ferromagnéticos, o campo é muito mais intenso mas o comportamento é não linear e depende da história de magnetização do material.
Um detalhe técnico que pouco gente menciona é o efeito da proximidade entre espiras adjacentes. Em enrolamentos com muitas camadas, o campo magnético de uma espira influencia a distribuição de corrente nas espiras vizinhas, criando uma resistividade efetiva maior do que a esperada apenas pelo efeito de pele. Esse fenômeno, chamado efeito de proximidade, é particularmente relevante em transformadores de potência e indutores de filtro em fontes chaveadas. Em frequências na faixa de dezenas de quilohertz, a perda por efeito de proximidade pode superar em muito a perda por efeito de pele. Para medições práticas do campo magnético, um galvanômetro de tangente ou uma sonda de Hall são opções razoáveis. O galvanômetro de tangente funciona bem para campos mais fortes e baixas frequências, enquanto a sonda de Hall permite medições pontuais dentro e fora da bobina com boa resolução espacial. Se você precisa de mapeamento bidimensional ou tridimensional do campo, existe software de simulação como o FEMM que resolve equações de Maxwell numericamente e entrega resultados bastante confiáveis para geometrias simples.
O que eu recomendo como primeira ação é sempre medir a corrente real que passa pela bobina, não confiar no valor definido na fonte. Fontes de bancada podem ter regulação ruim em alta corrente, e a queda de tensão no próprio fio pode ser significativa. Um multímetro em série com a bobina te dá uma leitura muito mais honesta do que a configuração teórica. Se você precisa de um projeto pronto para testar, há bons simuladores gratuitos online que permitem variar o número de espiras, o raio, o comprimento e o material do núcleo e ver o resultado do campo magnético em tempo real. Muitos desses simuladores também calculam a indutância e a potência dissipada, o que economiza bastante tempo de cálculos manuais.
Em resumo, o campo magnético em uma bobina parece simples na teoria mas se torna um exercício de equilíbrio entre múltiplos fatores na prática. Corrente, espiras, geometria, material do núcleo, frequência de operação e dissipação térmica estão todos interligados de formas que não aparecem numa única fórmula. O melhor caminho é construir, medir, ajustar e repetir até que o comportamento real se aproxime do desejado.
