O que acontece quando a corrente passa por um condutor
Quando você liga um circuito simples e vê uma lâmpada acender, algo invisível está acontecendo ao redor do fio. Toda carga elétrica em movimento gera um campo magnético. Isso não é teoria abstrata, é algo que aparece no dia a dia quando você trabalha com motores, transformadores ou até mesmo cabos de força instalados perto de instrumentação sensível. A lei que descreve isso é a de Ampère, e a forma mais prática de visualizar é a regra da mão direita. Se você segurar o condutor com a mão direita, o polegar apontando no sentido da corrente convencional, os dedos curvados mostram a direção do campo magnético ao redor do fio. O campo forma círculos concêntricos ao redor do condutor, e a intensidade diminui conforme você se afasta.
campo magnetico gerado por corrente eletrica na prática
Aqui é onde a coisa fica interessante. Na prática, o campo magnetico gerado por corrente eletrica nunca é isolado. Você raramente vai medir apenas o campo de um fio reto no espaço. Na maioria das instalações, você tem múltiplos condutores, cabos entortados, trajetórias irregulares, e o campo resultante é a soma vetorial de tudo aquilo. Já me deparei com um caso em que um quadro de comando apresentava interferência anomala em sensores de corrente tipo Hall. O problema não era eletromagnético no sentido convencional de ruído de alta frequência. Era o campo magnético estático gerado pelos barramentos de alta corrente passando a poucos centímetros dos cabos de sinal. A solução foi simples, mas custou duas semanas de teste: reposicionar o caminho dos cabos de sinal para fora do plano dos barramentos e blindar com chapa de mu-metal. O campo residual caiu de cerca de 40 microteslas para menos de 2 microteslas.

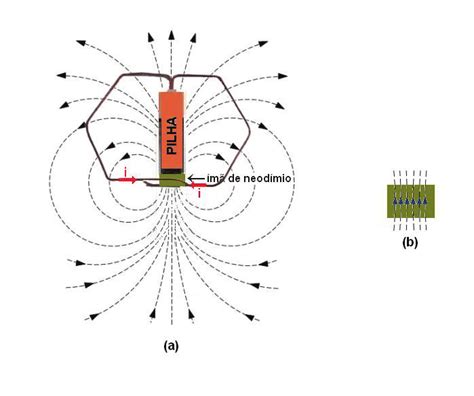

Isso mostra algo que poucos explicam nos manuais: a geometria do condutor determina completamente a forma do campo. Um fio reto gera círculos. Uma espira gera um campo que se concentra no centro. Um solenoide transforma tudo num campo uniforme dentro da bobina. Cada configuração tem sua aplicação e seus problemas específicos.
Como calcular a intensidade do campo
Para um fio reto e infinito, a fórmula é B igual a mu sub zero vezes I dividido por dois pi vezes r. Mu sub zero é a permeabilidade do vácuo, aproximadamente quatro pontes mil microteslas metro por ampere. I é a corrente em ampères. R é a distância radial do fio em metros. O resultado sai em teslas. Um exemplo direto: se você tem um condutor com dez ampères e quer saber o campo a cinco centímetros de distância, o cálculo é quatro pontes mil vezes dez dividido por dois pi vezes ponto zero cinco. O resultado é cerca de quatro pontes mil microteslas. Para se ter uma ideia, o campo magnético da Terra fica na faixa de vinte five a sixty microteslas, dependendo da localização. Ou seja, a cinco centímetros de um fio com dez ampères, o campo gerado já é comparável ao campo terrestre.
Para uma espira circular de raio R, o campo no centro é mu sub zero vezes I dividido por dois R. Para um solenoide ideal com n espiras por unidade de comprimento, o campo interno é mu sub zero vezes n vezes I. Fora do solenoide, o campo tende a zero na aproximação ideal, mas na prática sempre há fuga, especialmente nas extremidades.
O que ninguém te conta sobre campos de corrente
Uma coisa que aprendi na prática e que raramente aparece em resumos é o efeito de proximidade e o efeito pelicular em correntes alternadas. Quando a frequência sobe, a corrente não se distribui uniformemente pela seção do condutor. Ela tende a fluir mais perto da superfície. Isso altera a distribuição do campo magnético interno e a indutância do condutor. Em frequências acima de dez quilohertz, esse efeito já é mensurável em condutores de cobre de seção razoável. Outro ponto negligenciado é que materiais ferromagnéticos próximos ao condutor distorcem completamente o campo. Um núcleo de ferro num enrolamento pode concentrar o fluxo magnético em dezenas ou centenas de vezes, mas introduz saturação, histerese e perdas por correntes parasitas. O campo deixa de ser previsível pela fórmula simples assim que você coloca um material com permeabilidade relativa diferente de um no caminho.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na instalação de sistemas de potência, eu sempre recomendo fazer um mapeamento de campo magnético com um gaussímetro antes de fechar uma parede ou passar cabos definações sensíveis. Leva trinta minutos e evita problemas que depois custam dias de retrabalho. Medir com Multímetro comum não funciona. Você precisa de um sensor de Hall ou uma bobina de busca conectada a um amplificador adequado.
Limitações e onde o conceito falha
O modelo clássico do campo magnético gerado por corrente elétrica funciona bem para situações estacionárias ou de baixa frequência. Mas ele tem limitações sérias. Em altas frequências, as equações de Maxwell completas entram em jogo, e o que era um campo magnético estático ao redor do condutor vira radiação eletromagnética que se propaga. A noção de campo confinado ao redor do fio desaparece. Em materiais supercondutores, o campo magnético é expulso do interior do material pelo efeito Meissner. Correntes superficiais se organizam de forma a cancelar qualquer campo interno. Isso é útil em ímãs supercondutores de ressonância magnética, mas complica qualquer tentativa de prever o campo com base apenas na corrente aplicada sem considerar o comportamento do material.
Também vale lembrar que a Lei de Ampère, na forma original, só vale para correntes constantes. Quando o campo elétrico varia no tempo, é preciso adicionar o termo de corrente de deslocamento de Maxwell. Sem isso, há inconsistências em capacitores e em situações transientes. A forma correta é a Lei de Ampère-Maxwell, que é a base para entender como campos elétricos variáveis também geram campos magnéticos, não apenas correntes de condução.
O que usar no lugar quando a fórmula simples não serve
Quando a geometria fica complexa, como em bobinas com núcleos magnéticos não lineares, barras distribuidas ou blindagens ativas, a análise analítica se torna impraticável. Nesse caso, métodos numéricos são o padrão da indústria. Simuladores baseados em elementos finitos resolvem as equações de Maxwell numericamente e dão campos tridimensionais com precisão suficiente para projeto. Para quem precisa de algo acessível sem licenciamento caro, existem opções gratuitas. O FEMM resolve problemas magnéticos bidimensionais estacionários e é suficiente para a maioria dos casos de bobinas e configurações de corrente simples. O openEMS lida com problemas de radiofrequência e onda completa usando diferenças finitas no domínio do tempo. Ambos exigem configuração cuidadosa da malha e compreensão dos limites do modelo, mas eliminam a necessidade de aproximações que frequentemente levam a erros de projeto.
Se o seu interesse é apenas visualizar o campo sem simular, o software FreeCAD com a plataforma FEM tem um módulo magnético funcional e roda em Linux, Windows e macOS. Não é a ferramenta mais refinada do mercado, mas para campos gerados por correntes em geometrias razoavelmente simples, ela entrega resultados confiáveis em pouco tempo.
Erros comuns que vejo repetidamente
O primeiro erro é tratar o campo magnético como se fosse escalar. Ele é vetorial. Somar magnitudes ignorando direção é a causa número um de projeto de blindagem que não funciona. O segundo é ignorar a contribuição dos retornos de corrente. Um par diferencial com fios próximos gera campo muito menor do que um fio solo com o mesmo valor de corrente, porque os campos se cancelam parcialmente. Ignorar isso leva a superdimensionamento desnecessário ou, no extremo oposto, a subdimensionamento quando o cancelamento não ocorre como esperado. Um terceiro erro comum é assumir que blindagem magnética funciona igual a blindagem eletromagnética de campo elétrico ou RF. Blindagem contra campo magnético de baixa frequência depende de materiais de alta permeabilidade que oferecem caminho de baixo relutância para o fluxo. Uma caixa de aço fino desvia pouco. Já uma blindagem de alta frequência funciona por reflexão e absorção, mecanismos completamente diferentes.
E o erro mais frequente de todos: medir o campo com a ferramenta errada. Um sensor de campo indutivo responde à variação temporal do campo. Se você está medindo campo de corrente contínua ou quasiestática, esse sensor não responde. Você precisa de um sensor Hall ou de magnetôromo de gás alcalino para campos estáticos, e de bobina de busca para componentes variantes no tempo.
