O que é um mapa mental de circuito elétrico e por que ele existe

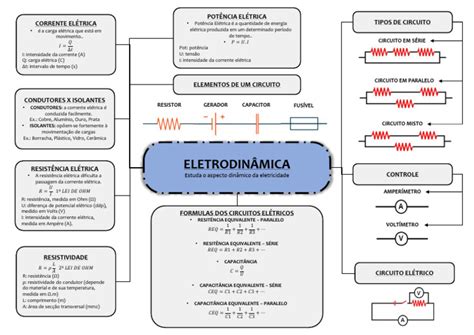

Um mapa mental de circuito elétrico é uma representação visual da relação entre os componentes de um sistema elétrico ou eletrônico. Ele funciona como um diagrama simplificado que usa símbolos, linhas e agrupamentos para mostrar como a corrente flui, onde cada componente está conectado e qual a função de cada parte. A diferença para um esquema elétrico tradicional é que o mapa mental prioriza a compreensão global em vez da precisão construtiva. Esquemas elétricos servem para quem vai montar ou reparar o circuito de fato. Mapas mentais servem para entender a lógica do sistema antes de abrir o multímetro na mão. Eu sempre faço o mapa mental primeiro. Depois faço o esquema se precisar construir algo ou diagnosticar com precisão.
Como construir um circuito eletrico mapa mental passo a passo
Você começa listando todos os componentes que fazem parte do circuito. Resistores, capacitores, indutores, fontes de alimentação, interruptores, transformadores, diodos, transistores. Anote cada um deles em um papel ou em um programa de mapas mentais. Não tente desenhar tudo de uma vez. Comece pela fonte de alimentação e rastreie o caminho da corrente a partir dali. Vá marcando onde o circuito se divide em ramos, onde os componentes estão em série e onde estão em paralelo. Use símbolos padronizados. A norma brasileira para isso é a NBR 5444, que define os símbolos gráficos para esquemas elétricos. Se você usar símbolos inventados, o mapa vira um quebra-cabeça pessoal e não comunica nada para outra pessoa. Pegue uma folha de símbolos da norma e cole ao lado da sua prancheta. Leva uns minutos, mas evita retrabalho enorme depois.
Uma coisa que a maioria dos iniciantes esquece é marcar a tensão em cada ponto importante do circuito. Coloque valores de tensão conhecidos, correntes de ramo e polaridades de capacitores eletrolíticos diretamente no mapa. Isso economiza uma hora de medição com multímetro depois. Quando eu viajava pela primeira vez com um inversor de frequência e precisei mapear o circuito de controle, eu não tinha anotado a tensão de referência do sensor de corrente. Passei trinta minutos medindo cada ponto até descobrir que o traço de sinal estava sendo acoplado por um capacitor eletrolítico ressecado. A partir daí eu sempre marco a tensão em cada nó no meu mapa mental de circuito. Depois de montar o esboço inicial, revise o mapa verificando se não há nós desconectados, se todos os caminhos fechados estão identificados e se os componentes passivos estão classificados corretamente entre série e paralelo. Um erro comum é tratar um resistor de pull-up como se fosse parte do ramo principal quando na verdade ele só define um estado lógico quando o interruptor está aberto. Se o seu circuito tem microcontroladores ou lógica digital, separe claramente a parte de potência da parte de sinal no mapa. Elas compartilham o mesmo terra mas os ruídos se propagam de formas diferentes. Tracê-las separadas evita confusão na hora de diagnosticar interferência.
Quando usar mapa mental e quando usar esquema esquemático
Mapa mental é útil nas fases iniciais de projeto, na revisão de documentos técnicos, na preparação de manutenções preventivas e no treinamento de gente nova na área. Eu uso quando preciso explicar um circuito para um técnico que nunca viu aquele equipamento na vida. O mapa mostra a estrutura geral sem sobrecarregar com detalhes de pinagem ou numeração de terminais. Esquema esquemático é obrigatório quando você vai fabricar, quando precisa de documentação para homologação ou quando o circuito será reproduzido por terceiros. Mapa mental nunca substitui esquema de fabricação. Ele complementa. Um circuito de partida direta de motor trifásico com contactor e relé térmico pode ter um mapa mental rápido que mostra a sequência de comandos e a hierarquia dos dispositivos. O esquema elétrico correspondente precisa mostrar bitola de fio, posição dos terminais, números de identidade e legenda completa segundo a NBR 5444. São coisas diferentes com propósitos diferentes.
Existe um problema real ao confiar exclusivamente em mapas mentais para diagnóstico avançado. Quando o circuito tem realimentação positiva, malhas de controle ou acoplamento entre estágios, o mapa pode esconder trajetórias de sinal críticas. Eu já vi um mapa mental de um controle de velocidade com tiristores que não indicava o atraso de disparo na etapa de disparo. O técnico seguia o mapa e não entendia por que o motor oscilava em baixa velocidade. Só analisando o esquema completo com os tempos de carga do capacitor no gatilho do SCR que o problema ficou evidente. O mapa tinha a informação topológica correta mas faltava a informação funcional dinâmica.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Programas para fazer circuito eletrico mapa mental
Se você quer algo simples e gratuito, o XMind permite criar mapas mentais com símbolos padronizados e exportar para PDF ou imagem. Funciona bem para circuitsos pequenos e médios. Para quem trabalha com documentação técnica recorrente, o Draw.io tem bibliotecas de símbolos elétricos e permite mesclar diagrama de fluxo com representação esquemática em uma única figura. Não é um mapa mental puro mas é pragmático. Eu uso Draw.io para montar arquivos que contêm tanto o mapa conceitual quanto os esquemas de potência e comando, tudo organizado em abas dentro do mesmo arquivo. Há opções mais robustas como MindManager e FreeMind, mas eles tendem a ser mais pesados e menos orientados a símbolos elétricos. Se o seu foco é estritamente mapa mental conceitual, o FreeMind atende. Se o seu foco é documento técnico revisável, Draw.io ou até um editor de esquemas como Eagle ou KiCad são mais adequados. KiCad é gratuito e voltado para projeto de PCB mas também serve para documentar circuitos de forma profissional.
Nenhuma dessas ferramentas transforma um raciocínio ruim em documento bom. O mapa só é tão bom quanto o conhecimento de quem o faz. Se você não sabe distinguir um divisor de tensão de um divisor de corrente, o mapa vai repetir o mesmo erro de forma visualmente bonita.
Pegadinhas comuns que custam tempo
Primeira pegadinha: confundir representação topográfica com representação física. No mapa mental, a posição dos componentes na tela não reflete a posição física no painel ou na placa. Um resistor que aparece à esquerda no mapa pode estar fisicamente à direita no equipamento. Anotar essa distinção evita que alguém vá olhar para o circuito impresso esperando encontrar o mesmo desenho do mapa. Segunda pegadinha: esquecer o retorno de sinal. Mapas mentais frequentemente destacam o caminho da corrente de potência e tratam o terra como um ponto mágico onde tudo se conecta. Na prática, terra de potência e terra de sinal podem ter impedâncias diferentes e gerar diferenças de potencial que afetam o funcionamento de amplificadores operacionais e sensores. Eu aprendi isso na marra quando um circuito de aquisição de dados com amplificador instrumentador apresentava ruído de 60 Hz que desaparecia apenas quando separamos o plano de terra analógico do plano de terra digital. O mapa mental original mostrava tudo unido no mesmo nó terra. Correção: dividir o mapa em dois ramos de terra e indicar explicitamente o ponto de conexão única.
Terceira pegadinha: superlotar o mapa com valores nominais. Colocar todas as tolerâncias, códigos de cores e referências de datasheet polui a leitura. O mapa mental deve responder perguntas do tipo "como este circuito funciona" e não "onde encontro o resistor de 4k7". Reserve os valores exatos para uma tabela anexa ou para o esquema de fabricação. Isso mantém o mapa limpo e focado na lógica do circuito.
Limitações reais do mapa mental
Mapa mental não modela comportamento transitório. Se você precisa entender o tempo de carga de um capacitor, a constante de tempo de um filtro RC ou a resposta em frequência de um estágio, o mapa vai ficar mudo. Para isso você precisa de análise matemática ou simulação. Spice, LTspice, Multisim ou até calculadoras online resolvem isso em minutos. O mapa mental entra antes, para estruturar o problema, e depois, para comunicar o resultado. Também não substitui norma de nomenclatura. Em instalações industriais, a ausência de numeração de identidade conforme a NBR 5444 torna qualquer mapa inútil para quem precisa localizar um componente em campo. Se o mapa mostra "contator KM1" mas o painel mostra apenas um retângulo sem identificação, o mapa não ajuda em nada na manutenção corretiva. Sempre associe cada nó do mapa a uma referência real do projeto.
O maior gargalo é o tempo de manutenção do mapa. Circuitos complexos evoluem. Modificações são feitas sem atualização do documento. Eu já encontrei um mapa mental de um sistema de partida star-delta que descrevia um circuito de 1998 enquanto a instalação havia sido modernizada em 2007 com variável de frequência. O mapa estava tecnicamente correto mas obsoleto. A solução foi incluir data de revisão e responsável pela atualização em uma legenda fixa no canto do documento. Se alguém modificar o circuito, atualiza a data. Sem isso, o mapa vira armadilha. Se o seu objetivo é apenas estudar para prova ou revisar conceitos de maneira rápida, um mapa mental bem feito reduz o tempo de revisão de um circuito de meia página para cerca de quinze minutos. Se o objetivo é documentação técnica para produção, gaste o tempo extra com esquema esquemático completo e deixe o mapa como complemento visual. O mapa não resolve tudo mas resolve a parte mais difícil para muita gente: entender a arquitetura geral sem se perder em detalhes.
