Como A Energia Elétrica Chega Em Nossas Casas

Entendendo o trajeto da energia até o seu medidor

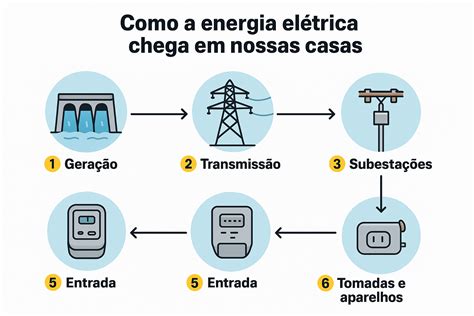

A maioria das pessoas acha que quando aperta um interruptor, a eletricidade simplesmente aparece. Ela não aparece. Precisa atravessar uma cadeia de transformações e perdas antes de chegar ao quadro de distribuição do seu condomínio ou rua. O caminho começa na usina geradora. Pode ser hidrelétrica, termelétrica, eólica ou solar. A energia sai em tensão média, algo em torno de 13,8 kV a 69 kV, dependendo do tipo de gerador e da infraestrutura local.

Essa energia entra nas subestações elevadoras, onde transformadores aumentam a tensão para 138 kV, 230 kV ou mais. O objetivo é reduzir as perdas por efeito Joule durante o transporte. Corrente menor, resistência menor, calor dissipado menor. Isso é física básica aplicada em larga escala.

como a energia elétrica chega em nossas casas

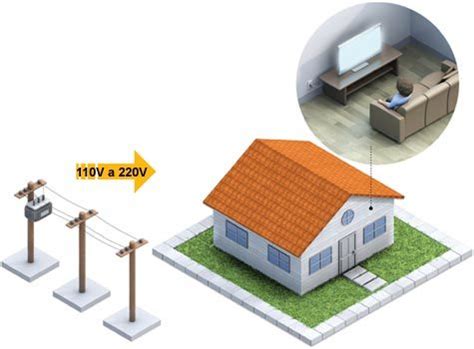

Depois de atravessar linhão de alta tensão, a energia é rebaixada em subestações distribuidoras para 13,8 kV ou 34,5 kV. Aqui entra a parte que todo mundo vê: os postes com transformadores cilíndricos Esses transformadores de poste reduzem a tensão para 127 V ou 220 V, dependendo da região e da configuração da rede. Saem dois fios fase e um neutro, e aí começa o ramal de ligação que vai até o seu prédio ou casa.

O ramal aéreo é o trecho que liga o poste ao medidor. Ele passa pelo predial de entrada, que inclui disjuntor de proteção, chave seccionadora e o próprio medidor. Depois do medidor, a energia desce para o quadro de distribuição interno, onde cada circuito tem seu disjuntor termomagnético. O que muita gente não sabe é que o ramal aéreo tem limites rigorosos de comprimento e bitola. Se o ramal passar de 30 metros, a queda de tensão pode exceder 3% do valor nominal. Isso significa que um aparelho projetado para 127 V pode receber apenas 123 V ou menos, e motores começam a aquecer e consumir mais corrente.

Eu já vi um caso concreto disso. Um cliente tinha um ar-condicionado de 12.000 BTUs que desarmava o disjuntor sempre que ligava o compresssor. A instalação era nova, tudo parecia certo. Medições revelaram que o ramal tinha 45 metros e usava cabo de 10 mm² quando o correto seria 16 mm². A queda de tensão no momento da partida do compressor — que puxa até 6 A de corrente de linha — baixava a tensão para cerca de 108 V. O disjuntor entendia isso como sobrecarga e desarmava. Troca do cabo para 16 mm² resolveu. O problema não era o ar-condicionado, era a fiação. Outro ponto que passa despercebido: a distinção entre tensão monofásica e bifásica na entrada residential. Em muitas cidades, a distribuidora oferece 127 V fase-neutro e 220 V fase-fase. A escolha do tipo de ligação impacta diretamente a capacidade de carga instalada. Um imóvel com bifásico 127/220 V consegue suportar cargas maiores sem sobrecarregar um único fase, distribuíndo a demanda entre os dois.

Também é importante entender o conceito de potência contratada. Ela não é um palpite. A distribuidora dimensiona a capacidade com base na seção do ramal e na configuração da rede local. Pedir um aumento de potência com fiação inadequada é risco de incêndio, não economia. Há ainda a questão da aterramento, que é frequentemente ignorada ou mal executada. O neutro da rede de distribuição precisa estar aterrado na subestação e na entrada do predial. Isso estabelece o referencial de potencial e permite que os dispositivos de proteção funcionem corretamente em caso de falta para a terra. Sem aterramento adequado, um DPS ou um disjuntor diferencial residual não terão referência para atuar.

Um detalhe técnico que poucas pessoas conhecem: a sequência de fases em instalações trifásicas. Se você tem um quadro trifásico e os consumidores estão desbalanceados entre as fases, o neutro carreia corrente de retorno. Em redes antigas com neutro desdimensionado, isso gera aquecimento no neutro e queda de tensão assimétrica — uma fase pode estar com 135 V enquanto outra está com 115 V, por exemplo. Eu resolvi esse problema num edifício comercial usando um analisador de qualidade de energia para mapear o desbalanço e redistribuir os circuitos monofásicos de forma equilibrada. A distribuição de energia também enfrenta perdas técnicas inevitáveis. Apenas para contexto, o setor elétrico brasileiro estima perdas totais na faixa de 15% a 20% entre a geração e o consumidor final. Perdas técnicas incluem calor nos condutores, perdas no núcleo dos transformadores e carregamento das linhas. Perdas comerciais envolvem fraude, leitura indevida e erros de medição.

Se você quer fazer uma verificação prática na própria residência, meça a tensão entre fase e neutro com um multímetro decente. Valor nominal é 127 V ou 220 V. Tensões entre 114 V e 135 V (para sistema 127 V) estão dentro da tolerância da norma. Abaixo disso, procure a distribuidora. Acima disso, também. Ambos os casos indicam problema na rede ou na ligação. A conta de luz que você recebe todo mês carrega informações úteis sobre o seu consumo. A tarifa é composta pela energia consumida em kWh, mas também há custos fixos de disponibilidade, encargos setoriais e bandeiras tarifárias. Entender isso ajuda a identificar se o seu consumo está coerente com o que seus aparelhos realmente gastam.

Não existe mágica. É uma rede física, com perdas, limitações e pontos de falha. Conhecer o trajeto da energia desde a usina até o seu tomada ajuda a tomar decisões mais conscientes sobre consumo, manutenção e segurança elétrica.
