O que são esforços solicitantes internos

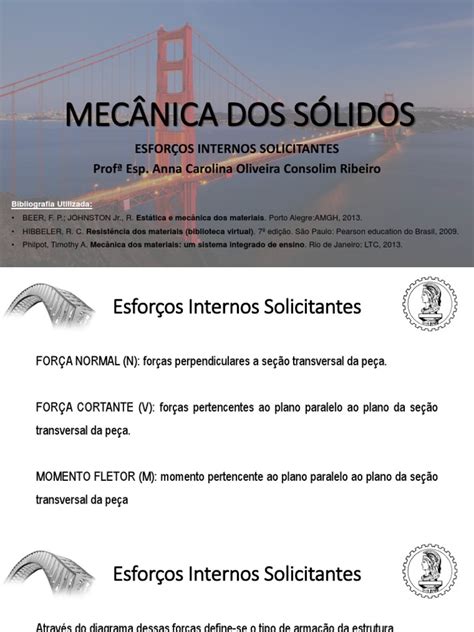

Pessoal, vou direto ao ponto porque vejo muita gente travada nessa hora. Esforços solicitantes internos são as forças e momentos que surgem dentro de um elemento estrutural quando ele é submetido a carregamentos externos. São eles que determinam se uma viga vai romper por flexão, cisalhamento ou compressão. Os três principais são força normal (N), força cortante (V) e momento fletor (M). Em eixos, você ainda tem o torçor (T). O erro mais comum que eu vejo é as pessoas tentarem decorar tabelas sem entender o fundamento. A tabela existe para casos específicos — carregamento uniforme em apoio simples, por exemplo. Mas assim que o carregamento muda, a viga vira, aparecem cargas concentradas no meio do vão, e você precisa saber calcular do zero.
Como calcular esforços solicitantes internos
O método é sempre o mesmo, independente da complexidade. Primeiro, resolva as reações de apoio com as equações de equilíbrio global do corpo rígido. Some todas as forças na vertical e na horizontal, some todos os momentos em relação a um ponto. Se a estrutura for isostática, essas três equações resolvem tudo. Se for hipostática ou hiperestática, o jogo muda — vamos falar disso depois. Depois de ter as reações, o próximo passo é o método das seções. Você faz um corte mental na seção onde quer conhecer os esforços internos, descarta um dos lados e aplica equilíbrio no trecho que ficou. No lado cortado, aparecem as três incógnitas: N, V e M. As equações de equilíbrio do trechinho isolado revelam os valores.
Aqui vai algo que livros didáticos raramente enfatizam: o sinal dos esforços não é convenção universal. Na maioria das engenharias brasileiras, adota-se que força normal de tração é positiva, cortante positivo quando tende a girar o elemento no sentido horário, e momento fletor positivo quando traciona a fibra inferior. Mas diferentes softwares e normas podem usar convenções opostas. Sempre verifique isso antes de passar o resultado adiante. Eu já perdi meia manhã numa revisão porque o calculista anterior tinha usado convenção inversa e ninguém percebeu.
Relação diferencial entre carregamento, cortante e momento
Existe uma relação matemática elegante e poderosa que conecta carga distribuída, força cortante e momento fletor. Se q(x) é a carga distribuída positiva para baixo, então: dV/dx = -q(x) — a derivada do cortante em relação à posição é igual à carga distribuída (com sinal trocado, pela convenção usual).
dM/dx = V(x) — a derivada do momento em relação à posição é igual ao cortante naquela seção. Isso significa que, conhecendo a função de carga, você pode integrar para achar o cortante e integrar novamente para achar o momento. Inversamente, a partir do diagrama de cortante, a variação de momento entre duas seções é a área sob a curva do cortante nesse intervalo. Na prática, isso vira uma ferramenta de verificação rápida: se o cortante é constante num trecho, o momento é linear; se o cortante é linear, o momento é parabólico; se não há carga distribuída, o cortante é constante e o momento varia linearmente.
Exemplo prático passo a passo
Vamos a uma viga simplesmente apoiada com vão de 6 metros, carregamento uniformemente distribuído de 20 kN/m em todo o vão, e uma carga concentrada de 30 kN a 2 metros do apoio esquerdo. Queremos os esforços na seção a 4 metros do apoio esquerdo. Primeiro, reações de apoio. Soma de momentos em A (apoio esquerdo): Rb × 6 - 20 × 6 × 3 - 30 × 2 = 0. Resolvendo: 6Rb = 360 + 60 = 420, logo Rb = 70 kN. Soma de forças verticais: Ra + Rb = 20 × 6 + 30 = 150, então Ra = 80 kN. Verificação: 80 + 70 = 150. OK.
Agora, corte na seção x = 4 m do apoio A. Olhamos para o trecho à esquerda do corte. Nele atuam: a reação Ra = 80 kN para cima em x = 0, a carga concentrada de 30 kN para baixo em x = 2 m, e a carga distribuída de 20 kN/m de x = 0 até x = 4 (total de 80 kN, aplicada no centro desse trecho, ou seja, em x = 2 m). Equilíbrio de forças verticais no trecho cortado: V = Ra - 30 - 20×4 = 80 - 30 - 80 = -30 kN. O cortante na seção é -30 kN.
Equilíbrio de momentos em relação ao ponto de corte: M = Ra×4 - 30×2 - (20×4)×2 = 320 - 60 - 160 = 100 kNm. O momento fletor é 100 kNm (tracionando a fibra inferior, positivo pela convenção adotada). Para confirmar com a relação diferencial, calculemos o cortante por partes. De x = 0 a x = 2: V = 80 kN (só a reação, nenhuma carga interveniente). De x = 2 a x = 6: V = 80 - 30 - 20x. Em x = 4: V = 80 - 30 - 80 = -30 kN. Batendo certo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Casos mais complexos e armadilhas comuns
Quando a estrutura é hiperestática, as equações de equilíbrio sozinhas não resolvem. Você precisa de equações de compatibilidade de deformações. O método das forças ou o método dos deslocamentos são os caminhos tradicionais. Na prática atual, a maioria das pessoas resolve isso em software elementar — mas o software não te avisa quando você modelou errado. Por isso, entender o fundamento continua sendo obrigatório. Um problema recorrente que eu encontrei na prática: vigas com engastamento parcial ou apoios elásticos. Um cliente pediu para analisar uma laje com vigas que tinham assentamento diferenciado de fundação. O modelo teórico mostrava momentos negativos nos apoios que não batiam com o comportamento observado na estrutura real. A solução foi incluir na análise a deformabilidade dos apoios — literalmente representar os apoios como molas com rigidez conhecida. Sem isso, o modelo isostático dava resultados completamente errados para os esforços internos nas seções críticas.
Outra armadilha clássica: momento em vigas contínuas com vãos desiguais. A distribuição de momentos não segue nenhuma regra intuitiva simples. O vão maior não necessariamente produz o maior momento. O que determina é a rigidez relativa de cadavão e a posição das cargas. Eu costumo fazer sempre uma verificação manual aproximada usando o método de Cross (distribuição de momentos) como check, mesmo quando o modelo final é em software.
Dicas práticas que economizam tempo

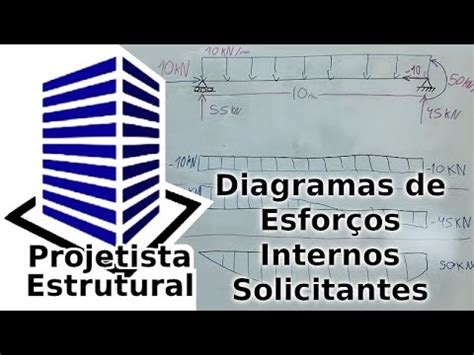

Para estruturas isostáticas simples, construir os diagramas de cortante e momento segmento por segmento, começando do apoio mais simples, costuma ser mais rápido e menos propenso a erro do que fazer contas geral. O procedimento é: identifique todas as descontinuidades (cargas concentradas, mudança de carga distribuída, apoios), divida a viga nesses intervalos, e calcule N, V e M em cada extremo de cada intervalo. Use a propriedade da área do diagrama de cortante para obter a variação de momento rapidamente. Se você já tem o diagrama de cortante desenhado, o momento entre duas seções qualquer é a soma algébrica das áreas do cortante entre elas. Isso evita integrações e economiza tempo significativo em problemas de prova ou em verificação rápida de projetos.
Para pórticos, o processo é o mesmo, mas você precisa considerar o eixo local de cada barra. A força normal numa coluna é diferente da força normal numa viga, mesmo que ambas sejam "N". Sempre defina um sistema de eixos local para cada elemento e mantenha a consistência. Um erro meu no passado: analisei um pórtico assimétrico e confundii o eixo local entre a barra superior e a coluna adjacente, o que resultou em momentos fletores invertidos nos nós. Levei duas horas para descobrir porque não estava conseguindo fechar o equilíbrio nos nós.
Sobre softwares e limitações
Softwares de análise estrutural (ETABS, SAP2000, ANSYS, etc.) calculam esforços internos automaticamente. O problema é que o engenheiro que não domina o cálculo manual acaba confiando cegamente nos resultados. O software pode não capturar condições de contorno que você não modelou corretamente, pode usar malha inadequada em regiões de concentração de tensão, ou pode aplicar carregamentos de forma errada. Uma regra prática: para qualquer estrutura isostática, calcule pelo menos os esforços em 3 a 5 seções manualmente antes de confiar no resultado do software. Se os valores discrepar em mais de 5%, há algo errado no modelo. Em estruturas hiperestáticas, faça verificações qualitativas — os diagramas de momento devem ser contínuos (exceto em cargas concentradas), o cortante deve ter descontinuidades nos pontos de carga concentrada, e o equilíbrio global deve ser fechado.
Para estruturas com carregamentos dinâmicos ou efeitos de segunda ordem, o cálculo manual dos esforços solicitantes internos não é mais suficiente. Nesses casos, a análise deve ser feita numericamente, mas os princípios fundamentais permanecem os mesmos — as equações de equilíbrio continuam valendo, só que acopladas às equações de compatibilidade e constitutivas do material.
Erros que vejo constantemente em cálculos manuais
O primeiro erro é esquecer de considerar o peso próprio quando ele é significativo. Em vigas de grande porte, o peso próprio pode representar 20 a 30% da carga total. Muita gente calcula tudo certinho com as cargas aplicadas e esquece que a própria viga pesa algo. O segundo erro é confundir esforço solicitado com esforço resistente. O esforço solicitante é o que a estrutura recebe. O esforço resistente é a capacidade do material. Você compara os dois no dimensionamento. Confundir esses conceitos leva a erros graves de interpretação.
O terceiro, e mais perigoso: não verificar o equilíbrio nos nós de estruturas articuladas. Em treliças e pórticos articulados, o equilíbrio de forças e momentos em cada nó deve ser satisfeito. Se não for, algo está errado no cálculo. Eu já vi gente entregar projeto sem fazer essa verificação e o modelo simplesmente não fechava — os momentos nos nós não estavam equilibrados, indicando erro de modelagem ou de cálculo das reações. Se você está começando agora, recomendo dominar primeiro Vigas biapoiadas com cargas simples, depois Vigas em balanço, depois Vigas contínuas, e só aí partir para pórticos. Cada nível adiciona uma camada de complexidade, mas os fundamentos são os mesmos. O método das seções funciona para qualquer geometria e qualquer tipo de carregamento — desde que você aplique as equações de equilíbrio corretamente e respeite a convenção de sinais que adotou.
