A base mesmo antes da fórmula
Você precisa entender o que é um setor circular para não errar o cálculo, senão vai decorar uma fórmula e depois aplicar no caso errado. Setor circular é a fatia de pizza que fica entre dois raios e o arco que os conecta na circunferência. É isso, nada mais. A área desse setor é uma fração da área do círculo, e o comprimento do arco é a mesma coisa, só que proporcional ao perímetro. O que as pessoas confundem todo dia é a unidade do ângulo. Se o ângulo estiver em graus, usa a fórmula com 360. Se estiver em radianos, a conta muda completamente e vira algo bem mais simples. Eu já vi engenheiro calcular setor circular errado porque o software dele mandava o ângulo em graus e ele aplicou a fórmula de radianos direto, sem converter. Errou por um fator de 57,3. O projeto ficou todo torto.
Como calcular setor circular passo a passo

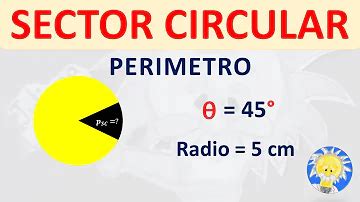

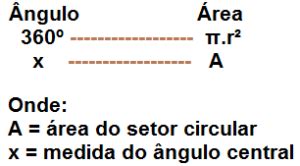

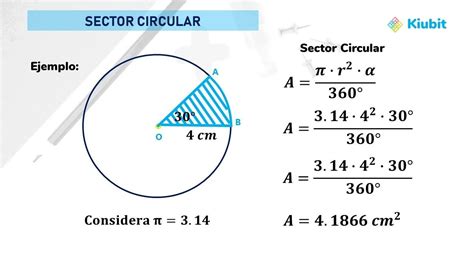

Primeiro você decide qual grandeza quer. Área ou comprimento de arco. São fórmulas diferentes, mas relacionadas. Para a área do setor circular com ângulo em graus: A = × R² × ( / 360). R é o raio, é o ângulo central em graus. Simples, desde que o ângulo esteja mesmo em graus. Se o ângulo estiver em radianos, a fórmula correta é A = ½ × R² × , onde agora é o valor em radianos. Percebe a diferença? No caso dos graus, você tem aquela divisão por 360. Nos radianos, não. Os radianos já carregam essa informação proporcional neles mesmos. Para o comprimento do arco, a lógica é a mesma. Em graus: L = 2 × × R × ( / 360). Em radianos: L = R × . Aí entra o detalhe que quase todo mundo esquece: quando o ângulo é maior que 180 graus, o setor é o chamado setor maior, e a fórmula continua valendo, mas o resultado será maior que metade do círculo. Às vezes você quer o setor menor, que é o complementar. Nesse caso, subtrai o ângulo de 360 graus se estiver usando graus, ou de 2 se estiver usando radianos.
No campo, eu trabalhei num projeto de fundação helicoidal onde precisava calcular a área de concreto de cada trecho de laje com formato de setor circular. O problema era que o engenheiro da equipe tinha passado o ângulo em gradianos por costume antigo, e não em graus. Gradiano é aquela unidade obsoleta onde o círculo inteiro tem 400 grads, não 360 graus. A fórmula com 360 deu errado porque o ângulo real era outro. Convertemos o valor: 1 gradiano = 0,9 graus. Depois recalculamos tudo. O erro havia causado um afastamento de cerca de 8 centímetros na posicão das formas.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O erro mais comum e como evitar
O erro número um é usar a fórmula errada para a unidade do ângulo. Você olha o ângulo que vem da prancha, vê que está em graus, e aplica a fórmula de radianos. Ou vice-versa. A diferença é brutal. Outra coisa: confundir diâmetro com raio. Se o desenho mostra o diâmetro, divide por 2 antes de colocar na fórmula. Já vi gente botar o diâmetro direto e o resultado sair quatro vezes maior do que deveria. Um detalhe técnico que ninguém comenta: quando o ângulo é muito pequeno, tipo menor que 1 grau, a diferença entre usar a aproximação do arco como se fosse uma corda reta começa a importar em medicações de precisão alta. Para fins de obra civil comum, não faz diferença. Mas em usinagem de peças de precisão, a correção pela flecha do arco pode ser necessária. A flecha é a distância entre o ponto médio do arco e o ponto médio da corda que o conecta. Para ângulos pequenos, flecha R × (1 - cos(/2)). Se está em radianos e é muito pequeno, cos(/2) 1 - ²/8, então a flecha R × ²/8. Isso aí é útil para estimar rapidamente o desvio sem precisar de calculadora.
A limitação honesta desse método: se você não sabe o ângulo central, não adianta nada decorar a fórmula. O ângulo central tem que vir de alguma medição ou projeto. Em campo, às vezes você tem que medir o ângulo com transportador ou teodolito, e o erro de medição de 1 grau em um setor de 30 graus já causa um erro relativo de 3,3 por cento no resultado. Para coisas grosseiras, beleza. Para medições finais de qualidade, não serve.
Quando a fórmula não resolve
Existem casos em que o setor circular não é definido por um ângulo central simples. Pode ser definido por duas cordas, por exemplo, ou por pontos na circunferência sem ângulo conhecido. Aí você tem que reconstruir o ângulo a partir das coordenadas dos pontos. Se você tem as coordenadas cartesianas de dois pontos na circunferência e do centro, usa o produto escalar: cos() = (v · v) / (|v| × |v|). O ângulo vem do arcocosseno. Cuidado com a ambiguidade: o arcocosseno devolve um ângulo entre 0 e 180 graus. Se o setor que você quer é o maior, tem que subtrair de 360. Outro cenário difícil: quando o raio não é constante. Setor circular com raio variável não existe como conceito geométrico padrão. Se o raio muda ao longo do arco, você tá lidando com uma espiral, não com um setor circular. Nesse caso, a integral de área se torna A = ½ × r()² d, e o resultado depende da função r(). Não adianta tentar aplicar a fórmula simples. Eu perdi duas horas num projeto de calha industrial porque a planilha que eu usava assumia raio constante, e na prática o raio variava linearmente de 1,2 metro para 1,8 metro ao longo de 120 graus. A área real era cerca de 2,1 metros quadrados, enquanto a fórmula de setor circular com raio médio de 1,5 metro dava 2,36 metros quadrados. Erro de 12 por cento. Insustentável para fechamento de orçamento.
Resumindo: para o básico, A = × R² × /360 em graus, ou A = ½ × R² × em radianos. L = 2 × × R × /360 em graus, ou L = R × em radianos. Verifique sempre a unidade do ângulo. Verifique se R é raio, não diâmetro. Se o ângulo for maior que 180 e você quer o setor menor, complementa. Se o raio variar, esqueça a fórmula simples e vaia para a integral. O resto é questão de prática e atenção aos detalhes que parecem bobos até acontecer.
