O que todo mundo acha que é um resistor
Todo mundo já viu um resistor na vida. É aquele componente cinza com listras coloridas soldado numa placa qualquer. A impressão geral é de que ele simplesmente "resiste" à corrente. Isso tá certo e também não é tão simples assim. Quando você começa a montar circuitos de verdade, percebe que o resistor é uma das partes mais sensíveis do projeto se não for escolhido com critério.
Como funciona os resistores na prática
A explicação clássica fala em Lei de Ohm: V = R × I. Resistência em ohms, corrente em ampères, tensão em volts. A fórmula funciona. O problema é que ela só descreve o comportamento ideal. Na prática, um resistor tem resistência nominal, tolerância, potência máxima, coeficiente térmico, indutância parasita e ruído próprio. Você escolhe um resistor de 10k e descobre que a tolerância de 1% significa que pode ter qualquer valor entre 9,9k e 10,1k. Se o seu circuito depende desse valor exato, já nasceu torto. O que eu vejo todo mundo errando é ignorar a potência dissipada. Comprar um resistor de 100 pensando que vai suportar 0,25W quando na realidade ele vai dissipar 0,6W é erro clássico. O componente esquenta, muda de valor e eventualmente queima. Não é uma questão teórica. Eu tive esse problema há uns anos num projetor caseiro que eu estava montando para um cliente. Estava usando resistores de 1W para dividir tensão num divisor alimentar 12V com carga variável. Os resistores atingiram 70°C em cinco minutos de operação. O divisor de tensão saiu do valor calculado em cerca de 8% porque o coeficiente térmico dos resistores de carbono afetou a medição. A solução foi trocar por resistores de 2W e, o mais importante, colocar os dois afastados na placa para dissipação natural. Se dependesse de ar condicionado ou dissipador, eu teria que redesenhar toda a PCB.

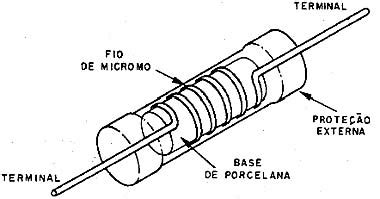

Outro ponto que ninguém ensina direito: resistores de filme metálico e de carbono se comportam de forma diferente em circuitos de alta frequência. O resistor de carbono tem indutância parasita maior. Se você está trabalhando com frequências acima de 100kHz, essa indutância começa a importar. Eu descobri isso acidentalmente quando um circuito de filtragem simples não funcionava como esperado num projeto de áudio. O filtro passa-baixas cortava frequências diferentes do calculado. Troquei os resistores de carbono por filme metálico e o comportamento do circuito ficou dentro da simulação. A diferença de preço é de centavos. O tempo gasto caçando o problema foi de horas. Quem quer enteder de verdade como funciona os resistores precisa parar de tratar eles como componentes genéricos. Cada tipo tem aplicação específica. Resistor de fio é para alta potência e baixo custo, mas tem indutância significativa. Resistor de filme metálico é preciso e de baixo ruído, ideal para circuitos analógicos. Resistor SMD é para montagem automática e espaços apertados, mas cuidado com a potência nominal reduzida pelo tamanho do package. Um 0805 suporta menos que um 1206 na mesma resistência.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Acho útil dar uma olhada nos datasheets dos fabricantes. Vishay, Yageo, TE Connectivity publicam documentos que detalham coeficiente térmico, estabilidade a longo prazo e curves de derivada térmica. Nada disso aparece nas apostilas introdutórias. Mas se você leva eletrônica a sério, esses dados economizam dias de depuração. Outro detalhe prático: resistores envelhecem. Com o tempo, a resistência muda. Em circuitos de medição de precisão, isso é crítico. Eu trabalhei num sistema de aquisição de dados que media tensões na faixa de microvolts. Após seis meses em operação contínua, as leituras estavam driftando. A causa raiz era um resistor de referência que mudava 0,1% ao ano. Trocar por um resistor de liga de níquel-ferro com coeficiente de 5ppm/°C resolveu. O custotriplicou, mas o sistema ficou estável por anos.
O que acontece quando você supera os limites
Existem cenários onde o resistor simplesmente não é a solução. Se você precisa controlar corrente em um motor de alta potência, usar um resistor como limitador é ineficiente. A energia vira calor. Nesses casos, um regulador switching ou um driver com PWM faz muito mais sentido. O resistor tem seu lugar, mas não é universal. Às vezes a resposta correta é não usar resistor algum. Outra armadilha comum é confiar na cor das listras para identificar o valor em circuitos que recebem impacto térmico ou mecânico. As tintas das faixas podem descascar com o tempo, especialmente em ambientes industriais. Eu recomendo sempre marcar os valores com etiquetas ou anotar no schematic. Perdi horas procurando o valor correto de um resistor que tinha as cores quase ilegíveis numa placa de controle de motor.
Para quem está começando, o conselho mais honesto que eu posso dar é: não subestime o resistor. Ele parece barato e simples, mas é um dos componentes que mais causa dores de cabeça quando mal escolhido. O valor nominal é só o começo. Potência, tolerância, tipo de material, coeficiente térmico e embalagem formam um conjunto de decisões que definem se o circuito vai funcionar na bancada ou só no papel.
