O que é alteamento a montante e por que isso existe

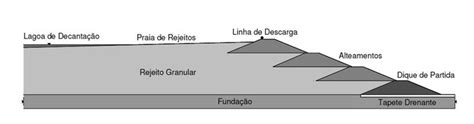

Vou direto ao ponto porque muita gente confunde esse tipo de barragem com outro quando vê só na planta. Alteamento a montante é o processo de aumentar a altura de uma barragem de aterro colocando novos materiais a montante do tronco original. Ou seja, o corpo da barragem cresce para dentro da futura Lagoa, empurrando a crista para o lado da jusante e mantendo o alinhamento a montante onde estava. Parece contraditório à primeira vista, mas o motivo é prático: economiza material de construção quando o terreno a montante é favorável e não há espaço para lançar aterro a jusante.
como funcionam as barragens com alteamento a montante
O funcionamento básico depende de entender que a nova coroa fica mais alta e mais próxima da linha d'água, enquanto o talude a montante vai recebendo camadas de rejeito ou terra compactada sobre o que já existia. O sistema de drenagem interno é o que determina se isso funciona ou se vira um problema. Sem filtro e sem drenos bem dimensionados, a zona saturada sobe e a estabilidade despenca. Em alteamento a montante, o ponto crítico é justamente a interface entre o maciço antigo e o novo rejeito jogado sobre o geomembrana ou sobre a geotêxtil de separação. No dia a dia, isso significa que o engenheiro precisa controlar dois things que se contradizem no papel: o aumento da carga a montante e a manutenção da permeabilidade do núcleo. O núcleo atua como barreira hidráulica. Se ele for de argila, a taxa de consolidação é lenta. Se for de concreto ou blindagem, a dilatação térmica e o assentamento diferencial viram dor de cabeça. Minha experiência com barragens de rejeito de mineração mostra que o erro mais comum é tratar o alteamento como simples acréscimo de volume sem revisar o sistema de drenagem interna. Já vi projeto ser aprovado com um dreno vertical insuficiente porque o técnico usou apenas a fórmula padrão e não considerou o aumento da permeabilidade relativo do rejeito lançado a montante. O vazão passou pelo material mais permeável e corroeu o filtro. Consertar depois sai caro. O workaround que eu adotei foi refazer a modelagem de fluxo com programas como SEEP/W, variando a condutividade hidráulica do rejeito ao longo do tempo de consolidação, e ajustar a espessura do filtro conforme o gradiente crítico real, não o teórico.
A estabilidade também merece atenção diferente. A resistência ao cisalhamento do rejeito a montante é menor do que a do aterro compactado. Isso faz com que o fator de segurança em condições drenadas e não drenadas varie muito durante a fase de elevação. Quando o nível da Lagoa sobe rápido demais, a pressão neutra aumenta e o solo perde resistência. O risco de ruptura progressiva aumenta. Por isso, o controle operacional deve incluir monitoramento piezométrico contínuo e medição de deformações no talude a montante. Um inclinômetro instalado na zona de transição entre o tronco original e o alteamento novo mostra movimentos internos que a inspeção visual não capta.
Elementos construtivos essenciais
Para entender como funcionam as barragens com alteamento a montante de verdade, é preciso separar o que é estrutural do que é hidráulico. O tronco original carrega o peso inicial. O alteamento adiciona massa, mas também altera a linha freática. O sistema de drenagem coleta a água que atravessa o núcleo e a encaminha para fora sem erosionar o material. O filtro protege o dreno e evita a migração de finos. A proteção do talude a montante impede erosão superficial por ondas e chuva. A crista nova recebe revestimento ou estabilização conforme o uso pretendido. No campo, a sequência de execução costuma ser: limpeza da superfície existente, instalação da geotêxtil de separação, lançamento das camadas de rejeito com compactação controlada, posicionamento dos filtros e drenos, e proteção final. Cada camada precisa de ensaio de compactação e verificação da umidade ótima. Rejeito mal dosado pode ter teor de umidade fora da faixa ideal, o que gera segregação e zonas permeáveis. Eu já perdi dois dias de obra refazendo uma camada porque o caminhão trouxe material muito seco e a compactação não atingiu o peso específico máximo recomendado pelo projeto geotécnico. A solução foi umedecer com pulverização controlada antes do lançamento, mas isso exigiu ajuste no cronograma e no custo.
O filtro merece um parágrafo à parte. Ele não é só uma camada de areia grossa. O filtro deve ter gradiente de permeabilidade adequado, retenção suficiente para evitar erosão interna, e durabilidade ao longo da vida útil da barragem. Critérios como o de Terzaghi e os derivados funcionam para casos simples, mas em alteamento a montante com rejeitos finos e variáveis, o filtro precisa ser projetado considerando a evolução granulométrica do material a montante durante a consolidação. Usei uma abordagem combinada: critério de retenção baseado no tamanho de partícula D85 do rejeito e critério de permeabilidade com relação entre a condutividade do filtro e a do solo adjacente não menor que 10. Isso evita a colmatação e mantém a vazão de drenagem estável.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Estabilidade e fatores de segurança
A análise de estabilidade em alteamento a montante não segue o mesmo padrão de um aterro convencional. A razão é que a nova massa é depositada sobre uma superfície inclinada e geralmente sobre materiais mais compressíveis. O método de esferas ou fatias precisa considerar três estados: construção, operação normal e emergência com nível elevado. Cada estado tem condições drenadas e não drenadas diferentes. O fator de segurança mínimo varia conforme a norma aplicável, mas na prática eu nunca aprovo projeto com FS abaixo de 1,5 em condição drenada e 1,3 em não drenada para alteamento a montante de barragens de rejeito. Abaixo disso, o risco de ruptura progressiva é real. Um detalhe que pouco importa nos manuais é o efeito da consolidação diferencial. O alteamento a montante cria uma zona de transição com rigidez variável. Essa zona concentra tensões e pode gerar trincas de retração no núcleo de argila se o controle de umidade for ruim. Eu observei trincas longitudinais a poucos metros da linha d'água em um alteamento que fiz no sudeste mineiro. A causa foi a variação rápida de umidade na camada superficial do núcleo durante a seca. O reparo foi selar as trincas com argila compactada e instalar medidores de umidade para controle posterior. Nada de heroico, só ajuste de procedimento.
A modelagem numérica ajuda, mas não substitui o julgamento de campo. Programas de elementos finitos dão boas imagens, mas dependem de parâmetros de entrada. Se você colocar k constante para um solo que varia com a tensão efetiva, o resultado será enganoso. O ideal é calibrar o modelo com dados de campo, como piezômetros e extensômetros instalados durante a construção. A justinva é que monitoramento não é gasto extra. É economia. Um sensor que custa algumas centenas de reais evita uma parada de obra de semanas se detectar anomalia a tempo.
Operação e monitoramento contínuo
Depois que a barragem fica pronta, o trabalho não acaba. O alteamento a montante exige acompanhamento do nível da Lagoa, da vazão de infiltração, dos piezômetros e das deformações. A regra prática é: se a vazão aumentar abruptamente ou mudar de turbidez, investigue imediatamente. Vazão limpa pode ser normal. Vazão turva indica erosão interna. Isso é conhecimento de campo que não está em tabela de fórmula. O registro operacional também deve documentar eventos críticos, como chuvas intensas, oscilações rápidas de nível, e qualquer sinal visual de distress. Eu mantenho uma planilha simples com data, variável monitorada, valor, e observação. Parece básico, mas é a base para qualquer perícia futura. Quando ocorre uma ruptura ou incidente, o primeiro ponto investigado é se o acompanhamento operacional foi adequado. Se não houver registro, a dúvida recai sobre o projeto e a execução.
Outro aspecto negligenciado é o treinamento da equipe de operação. Técnicas de leitura de piezômetro, inspeção visual de talude, e reconhecimento de sinais precoces de problemas devem fazer parte da rotina. Eu insisto em treinos semestrais com cenários simulados. A resposta a emergências depende de músculo memo, não de consulta a manual no momento do pânico.
Vantagens e limitações reais
Alteamento a montante tem vantagens claras: redução de custo de aterro, menor impacto ambiental por extração de material, e rapidez de execução quando o rejeito está disponível localmente. Mas tem limitações que não podem ser ignoradas. A principal é a maior vulnerabilidade sísmica. Em zonas de terremoto, o alteamento a montante exige análise dinâmica mais criteriosa e, em muitos casos, soluções de drenagem mais robustas. A segunda limitação é a sensibilidade a variações operacionais do nível da Lagoa. Subidas rápidas geram pressões neutras elevadas no talude a montante. Descidas rápidas podem causar succção e trincas. Não recomendo alteamento a montante quando o terreno a montante é instável, quando há indisponibilidade de rejeito com característicasadas, ou quando o custo de monitoramento avançado não cabe no orçamento. Nessas condições, alteamento a jusante ou mixto costuma ser mais seguro e economicamente viável no longo prazo. A escolha correta depende de análise técnica honesta, não de preferência estética ou pressa de cronograma.
Se você quer entender como funcionam as barragens com alteamento a montante além da teoria, a resposta é simples: observe o comportamento real, monitore os parâmetros críticos, e não confie cegamente em modelos não calibrados. A prática mostra o que a teoria não prevê. E quem constrói essas obras Carrega a responsabilidade de cada decisão ao longo de décadas. Trate cada camada, cada dreno, cada leitura de piezômetro com a seriedade que o risco exige.
