A analogia que todo engenheiro já ouviu mil vezes
Comparando um circuito hidraulico com um circuito eletrico p, a primeira coisa que você vai encontrar em qualquer livro texto é a equivalência básica: pressão é como tensão, vazão é como corrente e restrição é como resistência. Parece simples porque é simples, mas é exatamente nessa simplicidade que as pessoas cometem os erros mais caros. Eu já vi projetista de automation achar que porque a analogia funciona para análise qualitativa, ela resolve cálculos dimensionais. Não resolve. O hidráulico tem compressibilidade do fluido, atrito não-linear em orifícios, e aquecimento que muda tudo em tempo real. O elétrico, se você estiver tratando de sinais e não de potência dissipada, é bem mais previsível.

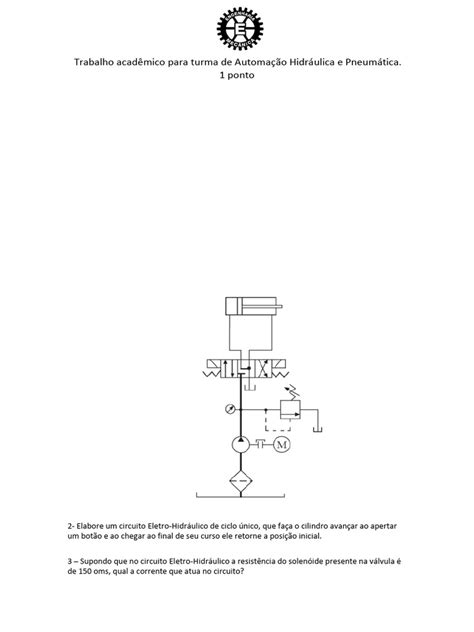

Comparando um circuito hidraulico com um circuito eletrico p: o mapeamento real
Vamos direto ao que funciona na prática. A pressão (Pa) se compara à tensão (V). O fluxo volumétrico (m³/s) se compara à corrente (A). Uma restrição fixa, como um orifício calibrado, se compara a um resistor. Válvula proporcional se compara a um transistor operando como resistor variável. Atuador linear se compara a um capacitor (acumula energia por deslocamento sob pressão constante) ou a um motor CC (converte pressão em movimento rotativo contínuo). Mas aqui está o que os livros não detalham: a indutância elétrica não tem equivalente óbvio no hidráulico comum. A massa do fluido em movimento tem uma certa inércia, mas não chega perto da energia armazenada no campo magnético de uma bobina. E a capacitância hidráulica existe — é a compressibilidade do óleo mais a flexibilidade das tubulações — mas os valores são drasticamente menores. Um sistema hidráulico de 200 bar armazena energia suficiente para machucar, certo. Mas a constante de tempo RC de um circuito elétrico equivalente seria completamente diferente da constante de resposta de um cilindro com amortecimento por orifício.
👉 Clique no botão abaixo para saber mais sobre o assunto!
No meu trabalho, a analogia mais útil aparece quando você está troubleshootando uma válvula proporcional que não responde como esperado. Se você tratar o sistema como puramente resistivo, vai calcular diâmetros de tubulação baseado apenas na queda de pressão em regime permanente. Quando o sistema dá partida, a inércia do fluido e a compressibilidade geram transientes que fazem a válvula abrir e fechar de forma oscilatória. A solução prática foi colocar um acumulador hidropneumático de pequeno porte logo antes da válvula, funcionando como o capacitor de desacoplamento que você colocaria num circuito eletrônico entre alimentação e terra. Reduziu o ripple de pressão em cerca de 70% sem mudar nada no controle.
Quando a analogia quebra
Existem cenários onde comparar um circuito hidraulico com um circuito eletrico p te leva a conclusions erradas. O principal é quando o fluxo se torna turbulento. A lei de Darcy-Weisbach e a equação de orifício mostram que a queda de pressão é proporcional ao quadrado da vazão. Um resistor ôhmico não faz isso. Se você modelar um circuito hidráulico com altas velocidades como se fosse puramente resistivo linear, seus cálculos de perda de carga vão estar errados por um fator de dois ou mais em regime transiente. Outro ponto cego: aquecimento. Um resistor elétrico esquenta, sim, mas a resistência do material muda de forma previsível com a temperatura. No hidráulico, o óleo aquece, a viscosidade cai drasticamente, o vazamento interno aumenta, e o sistema todo perde rigidez. Um circuito elétrico equivalente não captura essa retroalimentação térmica automaticamente. Você precisa modelar explicitamente a geração de calor e a troca térmica com o ambiente.
Se o seu objetivo é apenas entender o conceito para uma apresentação ou prova, a analogia elétrica serve. Se você está dimensionando um sistema real que vai operar em variação de carga e temperatura, use a analogia como ponto de partida, não como ferramenta de projeto. Simulação CFD ou até mesmo um modelo lumped-parameter em Software como Amesim ou Simpack vai te dar resultados confiáveis. A analogia pura vai te dar uma ideia qualitativa errada em detalhes críticos.
