O que você precisa saber antes de abrir um laudo de composição química
A primeira coisa que todo engenheiro de qualidade aprende de forma dura é que a diferença entre dois lotes que parecem iguais na planilha pode significar uma trincagem a frio durante a laminação ou uma falha em serviço. A composição quimica dos aços não é só uma lista de elementos — ela define o comportamento do material sob tensão, calor e corrosão. E quando você não lê os números com os olhos certos, o problema aparece no lote seguinte, não no laboratório.
Composição quimica dos aços: como funciona na prática

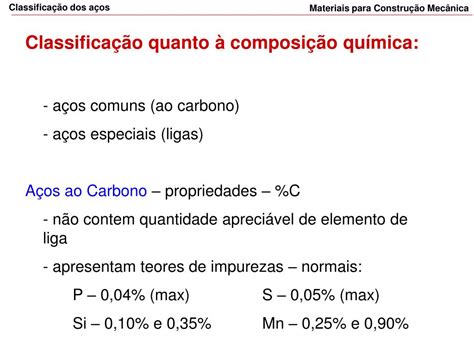

Um aço carbono comum como o AISI 1045 tem carbono entre 0,43% e 0,50%. Parece simples, mas esse intervalo de 0,07% já representa uma mudança significativa na temperabilidade. O carbono aumenta a dureza máxina atingível, mas também eleva o risco de trincas por hidrogênio após o revenimento. Já um aço como o 4140, com cromo e molibdênio, exige atenção ao teor de fósforo e enxofre acima de 0,040% — nesse caso, a tenacidade ao impacto cai mais do que o esperado, especialmente em temperaturas abaixo de zero. O manganês merece um parágrafo separado. Ele é adicionado para desoxidação e para capturar enxofre na forma de MnS, impedindo que o FeS forme eutéticos nas bordas de grão. Porém, quando o manganês ultrapassa 1,65%, o aço passa a ser classificado como ligas especiais de acordo com a NBR e muitas especificações internacionais. Isso muda tudo: custos, soldabilidade, requisitos de tratamento térmico. Já vi um fornecedor entregar um 1045 com 1,8% de Mn argumentando que era apenas controle de processo, mas na verdade estava vendendo um aço de outra categoria sem declarar.
O silício entra como desoxidante e também contribui para resistência. Em aços fundidos, teores acima de 0,60% podem causar segregação e formação de inclusões de sílica que comprometem a fadiga. Em aços cementados, o silício em excesso inibe a difusão de carbono na camada superficial, deixando uma caseificação irregular — algo que só aparece no ensaio de dureza superficial, quando a peça já está em uso.
Elementos que você nunca deve ignorar em um laudo
Além dos principais — carbono, manganês, silício, fósforo, enxofre — existem elementos residuais que muitos desprezam e que causam problemas reais. O fósforo é o pior deles. Ele segregada nas bordas de grão durante a solidificação, causando fragilização a frio. Em aços de baixa liga como o A517, o teor máximo de fósforo é 0,035%, mas em serviços críticos sob carga cíclica, recomendamos limitar a 0,025%. Já enfrentei um problema onde um lote de chapa A517 apresentava trincas intergranulares após conformação a frio. A análise mostrou fósforo residual em 0,041% — dentro da especificação, mas acima do que o serviço realmente suportava. O enxofre também é crítico. Em aços livres de usinagem como o 12L14, o enxofre é intencionalmente elevado para 0,15% a 0,35%, formando inclusões de MnS que facilitam a quebra do cavaco. Mas em aços estruturais, o enxofre deve ficar abaixo de 0,050%, e idealmente abaixo de 0,030% para aplicações soldadas. Inclusões de sulfeto alongadas na direção de laminação criam anisotropia — a resistência transversal pode cair até 30% em relação à direção longitudinal. Isso é algo que a norma não sempre captura nos ensaios de recebimento.
O fósforo e o enxofre muitas vezes competem em prioridades opostas. Em um aço para eixos de transmissão, limitamos fósforo abaixo de 0,025% e enxofre abaixo de 0,030%, mesmo que a norma permita até 0,040% para cada. O custo do material sobe cerca de 8%, mas a confiabilidade em serviço sobe muito mais. Já tive que rejeitar três lotes de 4140 para eixos porque o fósforo residual estava em 0,038%. O fornecedor argumentava que estava dentro da especificação ASTM A29, mas o serviço pedia tenacidade acima de 40J em Charpy a -20°C, e o lote não atingia 25J.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limites que as normas cobrem mas não explicam

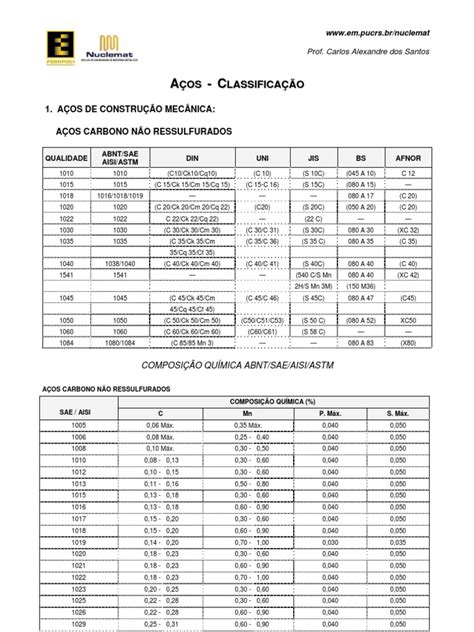

As normas como ABNT NBR NM 22, ASTM A6/A6M e EN 10025-2 definem faixas para cada elemento, mas não explicam por que certos limites existem ou o que acontece quando você fica próximo dos extremos. O carbono no aço estrutural S355, por exemplo, pode variar de 0,12% a 0,20% para as condições de fornecimento normailizado. A diferença de 0,08% já altera a temperatura de austenitização em cerca de 20°C e a dureza pós-trefila em até 15 HB. Muitos fabricantes operam no limite inferior para garantir soldabilidade, mas isso pode comprometer a resistência em seções grossas onde a temperabilidade natural é necessária. O alumínio merece atenção especial. Ele é adicionado como dessolidificador em teores de 0,02% a 0,05%, formando AlN que finoa o grão austenítico durante a austenitização. Porém, se o alumínio total ultrapassar 0,10%, parte dele permanece como AlN livre, que pode causar formação de cordões de segregação durante a solidificação continuada. Em aços para forjas, esse problema é mais frequente do que se imagina, e a norma nem sempre exige controle de alumínio solúvel versus alumínio total.
Outro ponto que as normas raramente destacam é o efeito combinado de múltiplos elementos. O fator de equivalência de carbono (Ceq) proposto pelo IIW calcula a temperabilidade considerando carbono, manganês, cromo, molibdênio, vanádio e cobre. A fórmula é Ceq = C + Mn/6 + (Cr+Mo+V)/5 + (Cu+Ni)/15. Para aços soldáveis, recomenda-se Ceq abaixo de 0,45%. Porém, essa fórmula foi desenvolvida para aços de baixa liga e não considera efeitos de nióbio, titânio ou boro — elementos cada vez mais comuns em aços microligados. Em um projeto recente de estrutura offshore, usei a fórmula de Scheil para simular a segregação microscópica durante a solidificação, e descobri que o nióbio em 0,04% estava causando enrichment local de carbono nas regiões interdendriticas, reduzindo a tenacidade local em até 40%.
Problemas reais que encontrei no campo
Em 2022, enfrentei um caso onde um lote de chapa de aço A572 Grau 50 apresentou trincas por tensão corrosiva após instalação em ambiente marinho. A análise metalográfica mostrou segregação de fósforo em bandas paralelas à direção de laminação, com conteúdo de fósforo local em até 0,08% em regiões interdendriticas, enquanto o teore médio declarado era 0,020%. O fornecedor tinha controle de recebimento apenas por espectrometria de combustão, que não detectava segregação local. A solução foi exigir ensaio de nitratação com mapeamento SEM-EDS em múltiplos pontos da chapa, aumentando o custo de análise em cerca de 60%, mas eliminando o risco de falha em serviço. Outro problema comum é a variação de carbono em lingotes semi-estáticos. O carbono segregada durante a solidificação, com enrichment de até 0,05% nas regiões centrais do lingote. Em barras de diâmetro acima de 80mm, essa variação pode causar diferença de dureza de até 30 HB entre o centro e a superfície após trefilação. Já vi um fabricante omitir esse efeito em seus certificados de análise, declarando apenas o teor médio. A solução prática é exigir ensaios de dureza em seção transversal completa e solicitar relatório de homogeneidade por mapeamento óptico de carbono.
Um terceiro problema que merece menção é o efeito do boro em aços microligados. O boro em teores de 0,0005% a 0,003% aumenta significativamente a temperabilidade, mas seu efeito é altamente dependente do teor de nitrogênio. Se o N/B ratio ultrapassar 10 em peso, o boro precipita como BN, perdendo seu efeito beneficioso. Já encontrei um lote de aço 86B onde o boro estava presente em 0,0012%, mas o nitrogênio em 0,015% havia formado BN, e a dureza pós-trefila estava 20 HB abaixo do esperado. A correção foi ajustar a adição de ferroboro e controlar o nitrogênio dissolvido durante a siderurgia.
O que fazer quando o laudo não bate com a realidade
Quando os números do certificado de análise não correspondem ao comportamento observado da peça, a primeira reação natural é questionar o laboratório. Mas antes de reclamar, verifique três coisas: a amostra foi representativa, o método de análise era adequado e o tratamento térmico foi conforme o especificado. Amostras de superfície podem ter decoxxidação, especialmente em aços com baixo carbono, levando a leituras falsas de carbono abaixo do real. Espectrometria de emissão óptica não detecta carbono — para isso, é necessário absorvância ou combustão em forno de alta frequência. E se o revenimento foi feito em temperatura incorreta, a dureza final estará errada independentemente da composição química. Uma alternativa quando a análise química convencional não resolve é o uso de modelagem computacional. Software como Thermo-Calc e JMatPro permite simular a microsegregação durante a solidificação e prever a formação de fases indesejadas. Em um projeto de aço para turbinas a gás, utilizei o Thermo-Calc com o banco de dados TCHEA para simular a precipitação de sigma phase durante o envelhecimento a 750°C, e identifiquei que o cromo em 22% combinado com molibdênio em 3% estava causando formação de fase sigma em grãos de ferrita delta residual. A solução foi reduzir o cromo para 20% e adicionar 0,5% de nióbio para estabilizar o carbono como NbC, impedindo a precipitação de sigma.
Também é importante reconhecer quando a composição química sozinha não é suficiente para garantir o desempenho. Em aços para aplicações críticas, ensaios mecânicos, metalográficos e de corrosão devem complementars o laudo químico. Um aço pode estar perfeito quimicamente e ainda assim falhar se a microestrutura estiver errada — grão grosseiro, inclusões alongadas, segregação em bandas. Por outro lado, um aço com composição levemente fora da faixa pode performar bem se a microestrutura for controlada adequadamente através de tratamento térmico e conformação mecânica.
