Construção de sólidos geométricos: o que funciona e onde você vai errar

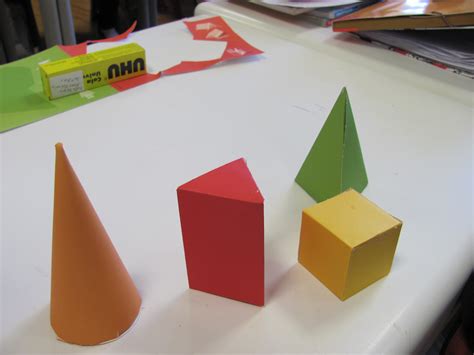

A construção de sólidos geométricos é um processo que mistura geometria descritiva, noções de planificação e manipulação prática com ferramentas como compasso, régua, tesoura e cola. Na maior parte dos casos, você recebe uma figura 3D e precisa transformá-la em uma planificação 2D que possa ser recortada e montada fisicamente. Ou então, o inverso: a partir de dados numéricos como arestas, ângulos diedros ou áreas, reconstruir o sólido no espaço.
Planificação antes de calcular qualquer coisa
Muita gente começa medindo e calculando sem ter claro como o sólido se abre. A planificação vem primeiro. Pegue um tetraedro regular com aresta de 5 cm. Desenhe um triângulo equilátero no papel. Em seguida, cole os três outros triângulos em cada lado do primeiro. O resultado é uma estrela de quatro vértices. Se você tentar calcular as medidas dos ângulos diedros antes de visualizar a planificação, vai acabar com uma montagem que não fecha. Isso acontece frequentemente porque o ângulo diedro entre duas faces de um tetraedro regular é arccos(1/3), aproximadamente 70,53 graus. Não há como intuir isso sem fazer a conta, mas também não adianta fazer a conta se você não consegue ver onde as abas vão colar. Eu já perdi duas horas tentando montar um icosaedroregular sem desenhá-lo primeiro como planificação. As abas que eu havia calculado não correspondiam às arestas de ligação. A correção foi simples: desenhei todas as 20 faces em malha antes de cortar qualquer coisa, verificando se cada aresta aparecia exatamente duas vezes e se nenhum vértice tinha grau diferente de cinco. Esse é um problema clássico que aparece em construção de sólidos geométricos quando se pula a etapa de validação topológica.
Método prático para poliedros convexos
O procedimento que eu uso rotineiramente segue estas etapas. Primeiro, defina quais dados você tem. Se tem o poliedro completo, escolha um vértice arbitrário como âncora. Trace as faces adjacentes a esse vértice abertas no plano. Em seguida, expanda camada por camada, colando cada nova face pela aresta comum à face já desenhada. Quando todas as faces estiverem no plano, verifique se há sobreposições. Se houver, ajuste a ordem de expansão ou selecione um vértice semente diferente. Essa verificação de sobreposição é crítica. Poliedros com simetria alta, como o cuboctaedro, geram planificações ambíguas onde a escolha da raiz altera completamente o contorno final. Para corpos redondos a situação muda. Um cone não tem planificação exata em partes planas discretas, mas a superfície lateral desenvolve-se em um setor circular. O raio do setor é a geratriz g e o comprimento do arco é igual à circunferência da base 2r. O ângulo central do setor é dado por = (r/g) × 360°. Se r = 3 cm e g = 5 cm, theta fica em 216°. Eu costumo traçar isso com compasso e transferidor, depois recortar o setor e colar a base circular separadamente. O erro comum é confundir a geratriz com a altura. Se você usar a altura h no lugar de g, o setor fica pequeno demais e a montagem não fecha.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros que eu vejo sempre acontecerem
O primeiro erro crônico é tratar todas as faces como se pudessem ser desenhadas sem considerar a curvatura intrínseca da superfície. Superfícies desenvolvíveis como cilindro e cone permitem planificação exata. Superfícies não desenvolvíveis, como a esfera, exigem aproximação por facetas. Use poliedros de Archimedes ou triangulações de geodésica se precisar representar uma esfera de forma construtiva. O segundo erro é ignorar as abas de colagem. Cada aresta de fronteira na planificação precisa ter uma aba se você pretende montar fisicamente o sólido. Abas sem largura suficiente não seguram a cola. Recomendo pelo menos 8 mm de margem em todas as arestas externas. Isso dobra o tempo de recorte, mas evita que a peça desmonte durante a fixação.
O terceiro erro é calcular volumes e áreas antes de validar a planificação. Volume e área são consequência, não pré-requisito. Eu já vi alunos apresentarem o volume correto de um dodecaedro com planificação impossível. A resposta numérica estava certa, mas o sólido construído não existia. Valide a conectividade das faces antes de qualquer fórmula.
Alternativa quando a construção manual não resolve
Existem softwares como GeoGebra 3D, Blender com addons de poliedros e o Poly 3.4 que geram planificações automaticamente. Eles economizam tempo, mas criam dependência. Se o objetivo é aprender geometria, a construção manual ainda é mais transparente. Se o objetivo é produção técnica, use o software para exportar SVG e depois refine as abas manualmente. O formato SVG permite editar cada aresta e adicionar margens com precisão de décimos de milímetro. Um detalhe prático que poucas fontes mencionam: ao imprimir planificações, a escala do papel importa. Papel A4 padrão tem 210 por 297 mm. Se a planificação ultrapassar essas dimensões, divida-a em folhas e marque as linhas de união com pequenas abas extras. Isso evita perda de precisão na colagem entre folhas diferentes.
Finalmente, para quem trabalha com corte a laser, considere que a espessura do material altera as medidas. Madeira de 3 mm encolhe o raio interno de cada aresta em cerca de 1,5 mm por face. Ajuste as coordenadas dos vértices subtraindo metade da espessura do material de cada aresta compartilhada. Sem esse ajuste, as peças não encaixam e a montagem fica torta. Esse é o tipo de correção que só aparece depois que você já cortou três lotes errado.
