O que é troca térmica contra fluxo na prática
A troca térmica contra fluxo é um arranjo onde os dois fluidos que trocam calor trafegam em sentidos opostos dentro do trocador. Isso significa que o fluido mais quente encontra, ao longo de todo o comprimento do equipamento, o fluido mais frio. O resultado direto é que a diferença de temperatura entre os dois se mantém mais uniforme e, normalmente, maior do que em um sistema em paralelo. Isso não é novidade, mas muita gente ainda confunde com o escoamento paralelo e monta sistemas que parecem certo e entregam performance bem abaixo do esperado. A diferença prática é simples: num contrFluxo bem projetado, o fluido de saída podeapproachingar a temperatura de entrada do outro fluido. Num paralelo, o máximo que você alcança é a média entre as duas temperaturas de entrada.

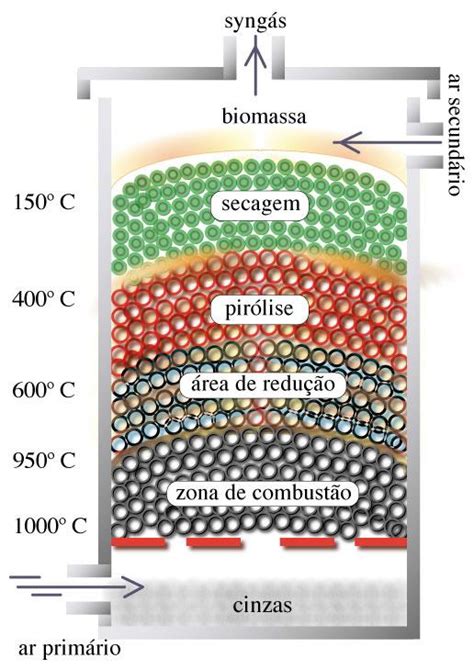

contra fluxo ou contrafluxo: qual o termo correto e o que muda no dimensionamento
O termo técnico mais aceito na literatura em português é "contra fluxo", escrito com espaço. "Contrafluxo", junto, também aparece em normas e manuais, mas a grafia separada é a que predominase em ABNT e nos principais livros de transferência de calor. No final das contas, não muda nada no cálculo — só gera discussão inútil em fórum. O que importa é o que o arranjohidráulico entrega. No dimensionamento, a grandeza que realmente define a eficiência é o LMTD, o logaritmo da diferença de temperaturas médias. Num contrFluxo, o LMTD é sempre maior do que num paralelo para as mesmas condições de entrada. Isso significa que, para a mesma carga térmica, você precisa de menos área de troca. Na prática, um trocador contrFluxo pode ser entre 30% e 50% menor que um paralelo equivalente, dependendo das temperaturas envolvidas.
O cálculo do LMTD para contrFluxo usa a fórmula padrão: LMTD = (T1 T2) / ln(T1 / T2)
Onde T1 é a diferença de temperatura numa extremidade e T2 na outra. No contrFluxo, T1 = T_quente_entrada T_fria_saida e T2 = T_quente_saida T_fria_entrada. Se alguma dessas diferenças for negativa ou zero, o modelo lógico simplesmente quebra e você tem que tratar como caso especial ou revisar as condições de operação. Um problema que eu encontrei recentemente num projeto real envolveu um recuperador de calor contra fluxo com água e glicol. O fluido quente entrava a 85°C e saía tentando chegar a 40°C. O fluido frio entrava a 15°C. A conta do LMTD deu um T2 praticamente zerado porque a saída do quente perto da entrada do frio criava uma diferença de apenas 0,8°C. O trocador estava sendo dimensionado para uma área absurda. A solução não foi aumentar a área, mas sim reavaliar a vazão do fluido frio. Aumentei a vazão em 20%, o que baixou a temperatura de saída do frio para cerca de 28°C, e o T2 voltou a um valor razoável de 12°C. A área necessária caiu para metade. O erro inicial era clássico: fixar temperaturas de saída sem verificar se o balanço energético e o LMTD eram consistentes.
Quando o contrFluxo não é a melhor opção
O contrFluxo é eficiente, mas tem limitações que todo mundo esquece de mencionar. A principal é a sensibilidade a variações de vazão. Se uma das correntes variar muito, a distribuição de temperaturas ao longo do trocador muda completamente e a performance cai de forma não linear. Em sistemas com bomba variável sem controle coordenado, você pode ver a eficiência cair 15% a 20% só por isso. Outro ponto é o risco de congelamento ou incrustação em pontas. Como o fluido mais frio encontra o fluido mais quente numa das extremidades, essa região sofre maior tensão térmica. Em trocadores de placas, isso pode acelerar o stress dos selos. Em tubulares, gera gradientes de dilatação diferentes entre os feixes. Eu já vi um trocador de placas perder vedação após 14 meses de operação em regime contrFluxo com variações de 40°C para 80°C no fluido quente. A manutenção preventiva com troca de placas a cada 18 meses resolveu, mas encareceu o ciclo de vida em cerca de 8%.
Se você tem fluidos com grande diferença de capacidade térmica, ou seja, um deles varia muito mais em temperatura que o outro, o contrFluxo perde parte da vantagem. Nesses casos, arranjos mistos ou até paralelo podem entregar resultado similar com muito mais tolerância a variações operacionais.
Como configurar um sistema contrFluxo passo a passo
Vamos direto ao que importa. Primeiro, defina as temperaturas de entrada dos dois fluidos e a carga térmica que você precisa transferir. Segundo, estime as vazões mássicas com base na capacidade térmica específica de cada fluido. Terceiro, calcule o LMTD usando as temperaturas de saída assumidas. Quarto, verifique se o fator de correção F é maior que 0,8 para o arranjode trocador que você escolheu. Se for menor que isso, o contrFluxo puro talvez não seja viável e você precise de múltiplos estágios ou um arranjodiferente. O fator F compara o trocador real com um contrFluxo ideal de mesmo tamanho. Para trocadores de casco e tubo com uma passagem no casco e duas nos tubos, o F cai rapidamente se a razão de temperaturas estiver fora da faixa recomendada. A regra prática é: mantenha P, a eficácia térmica adimensional, abaixo de 0,8 para evitar F baixo demais.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na hora da instalação, a preocupação prática é garantir que não haja bypassthrough dos fluidos. Eu já encontrei trocadores instalados com direcionamento errado de manifolds, onde o fluido quente entrava pelo lado que, na verdade, criava um escoamento mais próximo do paralelo do que do contrFluxo. O indicador era simples: a temperatura de saída do fluido frio estava 6°C abaixo do previsto em simulação. A correção foi readequar as conexões de entrada e saída conforme o diagrama de fluxo do fabricante. Levou 40 minutos e resolveu. Outro detalhe que pouca gente leva em conta é a limpeza. Trocadores contrFluxo tendem a acumular depósitos mais facilmente nas regiões de menor velocidade, que geralmente estão nas extremidades onde a diferença de temperatura é menor. Se seu fluido contém sólidos em suspensão, considere instalar um filtro de 100m na linha de entrada e prever acesso para limpeza química a cada 6 meses. Sem isso, a performance cai 10% a 15% em um ano, e ninguém nota até fazer a medição Comparativa.
Medição e validação no campo
A validação prática exige quatro medições: temperatura de entrada e saída de cada fluido, vazão mássica de cada um e pressão diferencial em cada lado. Com esses dados, você calcula a carga térmica real e compara com a projetada. Se a diferença for maior que 10%, algo está errado — seja no dimensionamento, na incidência de incrustação, ou em vazamentos internos. Eu costumo usar termopares do tipo K com precisão de ±0,5°C e medidores de vazão eletromagnéticos para água. Para fluidos viscosos, uso vazãores por diferencial de pressão com tubos de Pitot. A medição de pressão diferencial é crucial porque indica perda de carga aumentada, sinal claro de incrustação ou obstrução.
Um case específico: num sistema de recuperação de calor de água processada, as medições iniciais mostravam eficácia de 72% contra 85% projetados. A investigação revelou que um dos lados do trocador estava com válvula de alívio aberta parcialmente, desviando 8% da vazão. Depois de corrigido, a eficácia subiu para 84%. O ponto é que medição sem investigação orientada por dados gasta tempo e não resolve nada.
Erros comuns que eu vejo todo dia
O erro número um é misturar contrFluxo com paralelo sem intenção. Many installersjust connect pipes and assume the flow arrangement is correct. Verify by tracing the path: hot fluid enters one end, cold fluid enters the opposite end. If they enter the same end, you have parallel flow, not counter-flow. O erro número dois é ignorar a compatibilidade de materiais quando a diferença de temperatura é alta. Aços carbono em serviço com água a 90°C+ e oxigênio dissolvido vão corroer rapidamente. Se sua aplicação envolve essas condições, use aço inoxidável 316L ou titanío. O custo inicial é 40% a 60% maior, mas a vida útil triplica.
O erro número três é não prever expansão térmica. Um trocador contrFluxo bem dimensionado opera com gradientes de temperatura significativos entre as extremidades. Se o equipamento for rigidamente fixado sem juntas de expansão ou suportes deslizantes, as tensões térmicas podem trincar soldas ou deformar placas em poucos ciclos térmicos. Sempre inclua folga de expansão de pelo menos 3mm por metro de comprimento do casco em projetos fixos.
Manutenção e vida útil
A manutenção de um trocador contrFluxo segue a mesma lógica de qualquer trocador, mas com atenção redobrada às extremidades. As regiões onde os gradientes são maiores são também as que mais sofrem stress térmico cíclico. Inspeção visual a cada 3 meses, limpeza química a cada 6 meses, e medição de eficácia a cada 12 meses. Se a eficácia cair mais de 5% em relação à medição anterior sem alteração de operação, investigue imediatamente. Fluidos com alto teor de sílica ou dureza elevada exigem tratamento químico contínuo. Doseadores de polifosfato ou agentes quelantes mantêm a incrustação sob controle. Sem tratamento, a taxa de deposição em contrFluxo pode ser 30% maior que em paralelo devido às menores velocidades nas regiões de baixa diferença térmica.
A vida útil típica de um trocador de placas contrFluxo bem mantido é de 10 a 15 anos. De casco e tubo, 15 a 20 anos. Essas números sob em ambiente controlado e caem drasticamente com fluidos abrasivos ou corrosivos. O fator determinante não é o arranjoflow, é a qualidade do fluido que passa pelo interior. Se seu processo envolve fluidos muito viscosos, acima de 500cP, o contrFluxo pode apresentar problemas de distribuição de fluxo. A alta viscosidade reduz o número de Reynolds e pode levar a escoamento laminar, onde a transferência de calor por convecção é muito inferior à prevista por correlações turbulentas. Nesses casos, considere pré-aquecer o fluido viscoso para reduzir a viscosidade antes de entrar no trocador, ou usar um arranjocom múltiplos passeostanto no lado do casco quanto nos tubos para induzir turbulência.
