Entendendo deformação elastica e plastica na prática

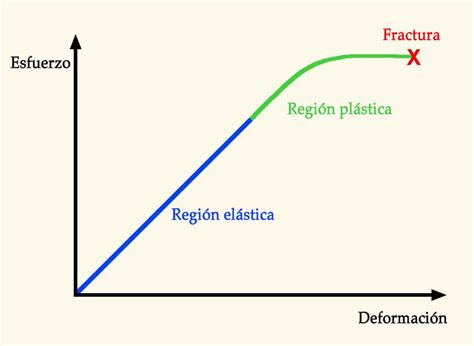

A diferença entre deformação elástica e plástica é um dos primeiros conceitos que aparece em qualquer disciplina de mecânica dos materiais, mas a maioria das pessoas nunca consegue visualizar o que acontece na realidade quando um componente falha. Vou explicar como isso funciona de verdade, longe da teoria idealizada dos livros. Quando você aplica uma força a um material, ele responde deformando. Se a deformação for elástica, o material volta ao formato original quando a carga é removida. Se passar do limite elástico, a deformação se torna plástica — e aí ela é permanente. O gráfico tensão-deformação mostra claramente essa transição no chamado limite de escoamento, mas entender onde exatamente esse ponto está para materiais diferentes é o que separa quem projeta peças que funcionam de quem causa retrabalho constante.
O que acontece no microscópio durante deformação elastica e plastica
Na deformação elástica, os átomos do material se afastam ligeiramente das posições de equilíbrio, esticando as ligações atômicas como molas. Quando a carga cessa, as ligações retornam ao estado original. Já na deformação plástica, ocorre o deslizamento de planos atômicos ao longo de discordâncias — defeitos de rede que se movem irreversivelmente. Esse movimento das discordâncias é o que define o regime plástico na prática. Um detalhe que poucos mencionam: materiais com estrutura cristalina CFC (cúbica de faces centradas) como o aço inoxidável 304 têm mais sistemas de deslizamento disponíveis do que os CCC (cúbica de corpo centrado) como o aço carbono comum. Isso significa que o aço inoxidável geralmente apresenta maior ductilidade e um patamar de escoamento menos definido. Na hora de fazer cálculos de dimensionamento, isso exige cuidado extra porque o limite de escoamento não é um ponto tão claro quanto o modelo ideal mostra.
Já trabalhei com chapas de alumínio 6061 em um processo de stamping onde o retorno elástico — o chamado springback — estava causando tolerâncias fora da especificação em peças usinadas depois. O problema era que o engenheiro havia dimensionado baseado apenas no regime elástico inicial e não havia considerado a quantidade de deformação plástica que o material sofreria durante a conformação. A solução foi refazer a simulação incluindo o ciclo completo de carregamento e descarregamento, modelando a curva de endurecimento por deformação com o modelo de Hollomon (sigma = K * epsilon^n), onde para o 6061-T6 temos K em torno de 650 MPa e n em torno de 0.08. Com esses dados, ajustamos o ângulo do punção em aproximadamente 2 graus a mais do que a geometria final desejada para compensar o springback. Isso reduziu o rejeito de 18% para menos de 3% em produção. O limite de proporcionalidade e o limite elástico nem sempre são a mesma coisa. Para muitos materiais, especialmente metais, a diferença é microscopicamente pequena, mas para ligas de titânio e alguns polímeros técnicos essa distinção importa. O limite de proporcionalidade é onde a relação linear entre tensão e deformação deixa de valer. O limite elástico é onde começa a deformação permanente. Em normas técnicas, geralmente utiliza-se o limite de escoamento offset de 0,2% — ou seja, a tensão que causa uma deformação plástica residual de 0,2%. É um valor convencional, não uma propriedade natural do material, mas é amplamente aceito pela ABNT e ASTM.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como identificar regimes de deformação em ensaios práticos
No ensaio de tração convencional, a máquina registra força e alongamento. A conversão para tensão e deformação depende das dimensões originais da amostra. O que muitos operadores não percebem é que após o início da deformação plástica, a seção transversal começa a diminuir localmente — fenômeno conhecido como estricção. A partir desse momento, a tensão verdadeira (calculada com a área instantânea) continua subindo, enquanto a tensão engineering (calculada com a área original) mostra uma queda aparente. Se você estiver analisando dados de ensaio sem fazer essa distinção, seus cálculos de capacidade de carga estarão errados. Para materiais compósitos e polímeros, a deformação elástica muitas vezes não segue a Lei de Hooke. O módulo de elasticidade pode variar conforme a magnitude da tensão aplicada. Nesses casos, fala-se em módulo secante e módulo tangente, e a escolha de qual usar depende diretamente da aplicação. Para montagens que exigem pré-tensão precisa, como parafusos de fixação em juntas pressurizadas, usar o módulo secante é mais conservador e evita folgas indesejadas ao longo do tempo.
Um problema comum que vejo em projetos de fabricação é a confusão entre deformaçãoível e deformação real. Um projeto pode especificar uma deformação máxima de 0,5% sob carga operacional, mas se o material for submetido a ciclos repetidos de carga e descarga acima do limite elástico, o material sofrerá encruamento progressivo. O encruamento aumenta a resistência mecânica mas reduz a ductilidade. Após determinado número de ciclos, o material pode passar a se comportar de maneira mais frágil, e isso não aparece em nenhuma tabela de propriedades que considere apenas carregamento estático único. A temperatura também altera significativamente o comportamento. Em temperaturas elevadas, o limiar entre deformação elástica e plástica se move, e mecanismos como fluência passam a atuar. Para projetos que operam acima de 0,4 vezes a temperatura de fusão absoluta do material (em Kelvin), a deformação plástica sob carga constante pode ocorrer mesmo com tensões muito abaixo do limite de escoamento medido à temperatura ambiente. Turbinas e trocadores de calor são exemplos clássicos onde esse efeito é determinante.
Se você precisa calcular deformações em componentes complexos, ferramentas elementares como o software gratuito Calculix ou o módulo de elementos finitos do FreeCAD conseguem modelar ambos os regimes com boa precisão para geometrias simples. Para problemas com contato não-linear e grandes deformações plásticas, o Abaqus ou o ANSYS são mais adequados, mas o tempo de simulação cresce exponencialmente. Uma simulação de stamping com 50 mil elementos e material não-linear leva cerca de 40 minutos em uma estação de trabalho intermediária, enquanto a mesma geometria no regime puramente elástico leva menos de 2 minutos. Planificar isso desde o início evita perda de tempo com refinamentos desnecessários. O que mais causa erro em campo é ignorar a histories de carregamento. Um componente que foi previamente deformado plasticamente em uma operação de conformação terá seu limite de escoamento real alterado. Tentar prever seu comportamento elástico subsequente usando os valores da tabela do material sem corrigir pelo encruamento resulta em subdimensionamento. Sempre que houver histórico de formação a frio, meço a dureza Vickers em pontos estratégicos da peça e uso a correlação empírica entre dureza e tensão de escoamento para ajustar o modelo. A discrepância entre o valor tabelado e o valor real pode chegar a 30% em processos de laminacao a frio com redução de área superior a 40%.
