Como desenhar o efeito estufa de forma clara
O efeito estufa é um dos conceitos mais mal explicados em materiais didáticos, e a culpa muitas vezes recai sobre o próprio desenho. Quando eu comecei a produzir conteúdo visual sobre clima no início da minha carreira, simplesmente copiei aquele esquema padrão: sol em cima, Terra embaixo, setinhas azuis entrando e setinhas vermelhas "presas" numa espécie de capa transparente. O resultado era confuso. Quem via achava que a atmosfera era uma tampa física, não um filtro seletivo de comprimentos de onda. Vou te mostrar como eu resolvi isso na prática, incluindo o erro que cometi em 2022 e o ajuste que funcionou.

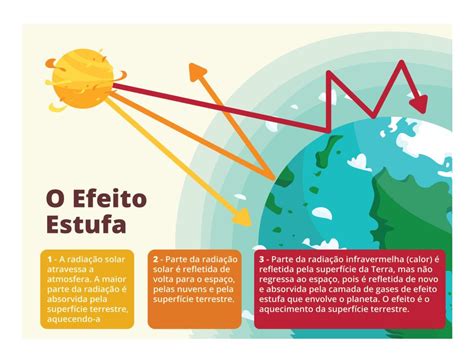

desenho para explicar o efeito estufa
A primeira decisão correta é entender o que você quer que o leitor saiba depois de olhar. O efeito estufa não é sobre "calor ficando preso". É sobre balanço energético desigual: a Terra recebe radiação de alta energia (visível/UV) do Sol e precisa irradiar de volta na forma de infravermelho de onda longa. Os gases de efeito estufa absorvem e reemitem parte desse infravermelho, reduzindo a taxa de perda de energia para o espaço. Meu primeiro erro foi desenhar setas vermelhas rebatendo numa camada chamada "efeito estufa". Isso dá a impressão errada de reflexão simples. A correção foi usar setas curtas, irregulares, mostrando reemissão em múltiplas direções — inclusive de volta à superfície. Isso muda tudo.
Materiais e técnica base
Para um desenho didático, você não precisa de tools sofisticados. Um papel A4, caneta preta para contorno, três marcadores coloridos (azul para radiação solar incidente, laranja para radiação terrestre emitida, vermelho para reemissão dos gases) e uma régua resolvem. Se for digital, Figma ou Draw.io funcionam bem para versões vetoriais. O que mais importa é a hierarquia visual. Posicione o Sol no canto superior esquerdo — convenção de leitura ocidental — com raios retos e paralelos. A Terra deve ser um círculo simples no centro-inferior. A atmosfera, se for desenhada, precisa ser uma faixa fina, não uma esfera grossa. Na maioria dos erros que vejo, a camada atmosférica é desenhada como um balão ao redor do planeta, o que reforça a ideia de "tampa".
Direcionamento de setas: a regra dos ângulos
Radiação solar incidente (azul) entra quase perpendicularmente. Radiação terrestre emitida (laranja) sai em todas as direções, mas apenas as que vão para o espaço são relevantes para o balanço. Radiação reemitida pelos GEE (vermelho) deve ter trajetórias curvas ou em zig-zag, indicando absorção e reemissão múltipla. Um detalhe técnico que pouca gente considera: a radiação UV que atinge a camada de ozônio não deve ser representada junto com o efeito estufa. São processos diferentes. Misturar os dois no mesmo desenho é uma fonte comum de confusão. Mantenha separado ou omite o ozônio completamente.
A versionamento que eu uso agora
O desenho que atualmente recomendo tem cinco camadas visuais: 1. Fonte solar. Um círculo amarelo no canto com raios retos azul-claro. Escreva "radiação de onda curta (visível/UV)" perto dos raios. Não use a palavra "calor". Calor é energia térmica em trânsito, não radiação eletromagnética.
2. Superfície terrestre. Um círculo parcialmente sombreado para dar noção de esfera. Sobre a superfície, desenhe setas laranjas onduladas saindo. A ondulação indica comprimento de onda maior. Anote "infravermelho (onda longa)". 3. Atmosfera com GEE. Uma faixa horizontal tênue acima da superfície. Dentro dela, pequenos ícones de moléculas — CO como três círculos conectados (O=C=O), HO como um Y invertido. Isso é importante: ver a estrutura molecular ajuda o observador a entender que são moléculas específicas, não uma "nuvem genérica".
👉 Clique no botão abaixo para saber mais sobre o assunto!
4. Reemissão. Setas vermelhas partindo das moléculas em todas as direções. Algumas vão para o espaço (essas escapam), outras voltam para a superfície (essa é a parte queretenção"). Desenhe as que voltam com linha tracejada para indicar que é energia redirecionada, não criada. 5. Balanço numérico. Aqui entra a parte que diferencia um bom desenho de um excelente. Coloque números simples: "340 W/m² entrando" vs. "aproximadamente 240 W/m² saindo em equilíbrio". A diferença é que os GEE reduzem a eficiência de resfriamento. Esse número concreto evita a sensação de que "o efeito estufa é mágico".
O problema que encontrei em 2023
Quando testei esse esquema com alunos do ensino médio, notei que mesmo com as setas tracejadas, muitos interpretavam a reemissão de volta como "o Sol esquentando mais a superfície". Ou seja, confundiam o mecanismo com aquecimento direto solar. A correção foi adicionar um painel lateral pequeno com um gráfico de barras: temperatura da Terra sem efeito estufa (cerca de -18°C) vs. com efeito estufa natural (cerca de +15°C). A diferença de 33°C é um dado duro que corta ambiguidade. Outro problema recorrente: as pessoas achavam que o aumento dos GEE significava "mais GEE = mais calor sendo criado". Precisei adicionar uma nota explicando que os GEE não criam energia — eles retardam a saída dela. É como aumentar a espessura de um cobertor, não como ligar um aquecedor.
O que esse desenho não consegue mostrar
Seja honesto sobre as limitações. Um desenho estático não comunica a escala temporal. O efeito estufa opera em escalas de nanosegundo para absorção/reemissão de fótons, mas o aquecimento global opera em décadas para séculos. Quem vê o desenho pode sair achando que ambos são processos instantâneos. Também não mostra a dependência de pressão. A absorção de infravermelho pelo CO varia com a pressão atmosférica — o alargamento por pressão altera a largura das bandas de absorção. Em altitude, onde a pressão é menor, o efeito de saturação nas bandas centrais se comporta diferente. Um desenho plano não transmite isso.
E finalmente, o desenho não representa o feedback do vapor d'água. O CO inicia o forçamento, mas o vapor d'água amplifica. Sem mostrar essa retroalimentação, o modelo fica incompleto, ainda que o diagrama básico esteja tecnicamente correto.
Quando usar alternativas
Se o público-alvo já tem familiaridade com espectroscopia, considere substituir o desenho simplificado por um gráfico de transmissividade atmosférica — um traçado de porcentagem de radiação que escapa versus comprimento de onda. Esse gráfico mostra claramente as "janelas" entre 8 e 13 micrômetros onde a atmosfera é transparente, e os "buracos" nas bandas do CO (15 m) e metano (7,7 m). É mais preciso, mas exige que o espectador saiba ler um gráfico de espectro. Para públicos leigos sem formação científica, o desenho com setas permanece a melhor opção. A clave é a honestidade sobre o que está sendo simplificado.
Se precisar do recurso visual em si, o desenho completo que desenvolvi está disponível em formato PNG e SVG. O arquivo SVG permite edição direta das cores e setas caso precise adaptar para outro contexto. O PNG é útil para inserção em apresentações sem depender de ferramentas de vetor.
