Como fazer diagrama de momentos flectores na prática
O diagrama de momentos flectores é simplesmente a representação gráfica do valor do momento interno que varia ao longo do comprimento de uma viga. Nada mais nada menos. O problema é que muita gente trava na transição entre a teoria e desenhar isso no papel sem errar.

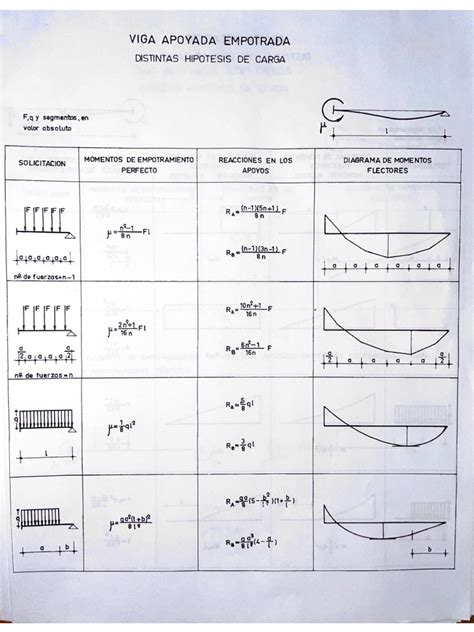

Quando e por que usar um diagrama de momentos flectores
Você desenha esse diagrama para saber onde o momento é maior na viga. Com esse valor, dimensiona a armadura, a seção de concreto, ou verifica se a viga de aço resiste. Sem ele, você está chutando. É tão simples assim. O que a maioria não entende logo de cara é que o diagrama de momento flector é uma função contínua que depende diretamente da carga aplicada e das condições de apoio. Viga biapoiada com carga uniformemente distribuída gera parábola. Viga em balanço com carga concentrada na ponta gera triângulo. A forma do diagrama revela a história da viga inteira.
O método que eu uso, passo a passo
Primeiro, resolvo as reações nos apoios. Sem isso, nada funciona. Segundo, identifico os pontos de aplicação de cargas concentradas, início e fim de cargas distribuídas, e mudanças de apoio. Cada um desses pontos é um limite entre trechos do diagrama. Terceiro, percorro a viga de um lado ao outro calculando o momento em cada trecho. Para trechos entre cargas concentradas sem carga distribuída, o diagrama é linear. Se houver carga distribuída, é parábola. Carregamento triangular gera curva cúbica. Anotar isso antes de começar evita erros bobos.
Vejo muita gente pulando a verificação final. O diagrama precisa fechar em zero nos apoios simples. Se não fechar, você errou em algum cálculo intermediário. Refaça do início, ponto por ponto.
Dica prática que ninguém conta
O momento máximo ocorre onde o esforço cortante cruza zero. Em vez de calcular derivadas, olhe o diagrama de cortante. Onde ele intercepta o eixo horizontal, aí está o pico do momento. Esse truque economiza tempo e evita confusão com sinais.
Problema real que encontrei no campo
Num projeto de laje nervurada, o engenheiro calculou o momento em uma viga de ligação com carregamento irregular — carga distribuída só em metade do vão, mais uma carga concentrada no terço. O resultado foi um diagrama de momentos flectores com uma parábola truncada e uma descontinuidade no cortante que gerou inclinação diferente nos dois trechos adjacentes à carga concentrada. Eu tinha assinado aquele cálculo e precisei refazer pela manhã seguinte. O que me salvou foi separar o problema em dois subcasos: primeiro calcular o momento gerado pela carga distribuída parcial usando o método das seções com origem no apoio mais próximo, depois somar o efeito da carga concentrada com sua própria função de momento. A superposição resolveu. Anotar explicitamente em que ponto cada trecho começa e termina no papel foi o que evitou que eu invertesse algum sinal.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que todo mundo comete
O erro número um é confundir convenção de sinais. Engenharia civil brasileira costuma considerar positivo o momento que traciona a fibra inferior. Mecânica dos sólidos às vezes usa o oposto. Verifique sempre a convenção do seu professor ou norma antes de entregar qualquer coisa. Erro nesse detalhe inverte todo o diagrama. O erro número dois é tratar cargas distribuídas parciais como se fossem do início ao fim do vão. Você precisa recalcular o carregamento equivalente com seu braço de alavanca correto em relação ao ponto de corte. Se achar que a carga distribuída age no centro do vão inteiro, o momento resultante fica errado em quase toda a extensão.
O erro número três é esquecer que momentos aplicados diretamente na viga causam descontinuidade instantânea no diagrama. Um momento externo de 15 kNm aplicado no meio do vão faz o diagrama saltar 15 kNm naquele ponto exato. Não há meio-termo.
Limitações do método analítico
O método das seções funciona bem para vigas isostáticas com carregamentos regulares. Para vigas hiperestáticas, você precisa usar métodos de força ou rigidez, e aí o diagrama só sai depois de resolver o sistema de equações. Tentar fazer por seções em viga continua com três apoios é perda de tempo. Para geometrias irregulares ou carregamentos complexos, como ventos atuando em estruturas de madeira com formato curva, o método analítico manual tende a acumular erro. Nesses casos, softwares como SAP2000, TQS ou até o Excel com discretização numérica são mais confiáveis. Eu uso o manual para vigilância e verificação. Não para substituição.
Exemplo rápido de cálculo
Viga biapoiada de 6 metros com carga uniformemente distribuída de 10 kN/m. Reações nos apoios: R = qL/2 = 10 × 6 / 2 = 30 kN em cada apoio.
No trecho entre o apoio esquerdo e a posição x, o momento é M(x) = R_A × x - qx²/2 = 30x - 5x². No apoio esquerdo, x = 0, M = 0. No meio, x = 3, M = 90 - 45 = 45 kNm. No apoio direito, x = 6, M = 180 - 180 = 0. O diagrama é uma parábola com vértice em x = 3 m e momento máximo de 45 kNm.
Se quiser conferência, calcule pelo Método dos Momentos. O resultado será idêntico. A diferença é tempo: manual leva uns dez minutos, software leva dois segundos.
Recurso prático
Se você quer praticar sem depender só do papel, há planilhas disponíveis em repositórios acadêmicos e fóruns de engenharia civil. Uma opção funcional é a planilha do canal Engenharia Sem Limites no YouTube, que calcula reações, cortante e momento automaticamente a partir dos dados da viga. Outro recurso útil é o material do portal Engenheir Civil Brasil, que tem exemplos comentados para diferentes tipos de carregamento. O importante é treinar o desenho à mão pelo menos dez vezes antes de confiar só no computador. Quando o software falhar, e vai falhar, você precisa saber ler o diagrama sozinho. Isso faz diferença no dia a dia profissional.
