Como medir e projetar uma quadra de handebol com precisão
A maioria dos guias que você encontra na internet apenas copia os números da Federação Internacional de Handebol sem explicar o que acontece no campo. A distância entre as linhas é diferente, mas o problema real está em como elas se relacionam com a área do goleiro e com as marcações fora da quadra. Eu precisei refazer a medição de uma quadra municipal depois que uma equipe reclamou que a linha lateral estava errada em quase quinze centímetros. O arquivo de projeto tinha sido importado de um software de CAD em pés, não em metros. Depois de converter tudo para polegadas e marcar no concreto com gesso, descobri que a linha de fundo estava milimetricamente correta, mas a linha lateral tinha sido projetada com tolerância de mais dois centímetros de cada lado. Refiz toda a sinalização do zero, gastando umas três horas extras de trabalho. A lição prática é simples: nunca confie em arquivos de terceiros sem conferência no local.
Dimensoes da quadra de handebol padrão FIFA

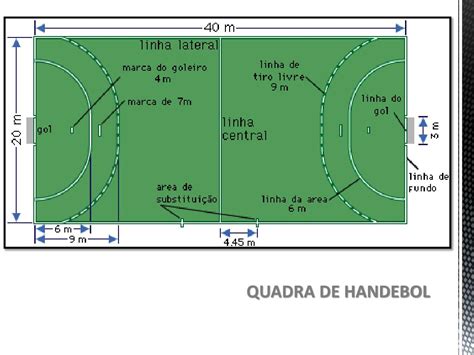

O regulamento oficial define uma quadra retangular com quarenta metros de comprimento por vinte metros de largura. As linhas de fundo medem quarenta metros e as laterais vinte metros. Espessura das linhas deve ser de cinco centímetros. A área do goleiro é composta por seis metros do piso até o arco desenhado com raio de seis metros, e fica delimitada por uma linha de seis metros paralela à linha de fundo. Fora da área, existe ainda a linha dos nove metros, conhecida como linha de lance livre, e a linha dos sete metros, onde ficam os pênaltis. A linha dos três metros, também chamada linha da restrição, marca a zona que nenhum jogador ofensivo pode pisar durante uma jogada de ataque. Tudo isso precisa estar desenhado no chão antes de qualquer partida oficial. A quadra oficial deve ter área técnica de aproximadamente dois metros de cada lado das bancadas, mais um espaço mínimo de dois metros além das linhas de fundo para segurança dos atletas.
Passo a passo para marcar as dimensões no piso
Comece medindo a diagonal. Se a quadra for perfeitamente retangular, as duas diagonais devem ter exatamente a mesma medida. No caso de uma quadra de quarenta por vinte metros, a diagonal teórica é de aproximadamente quarenta e quatro vírgula sete dois metros. Se a diferença entre as diagonais for maior que dois centímetros, algo está torto e você precisa ajustar antes de continuar. Use uma trena de cinquenta metros calibrada, ou melhor ainda, estaação total se estiver em um projeto de grande escala. Marque os quatro cantos com estacas ou fios de nylon. Estique os fios para formar os quatro lados e ajuste até que as diagonais estejam idênticas. Depois de fixados os limites externos, meça a partir de cada linha de fundo a distância de seis metros para dentro e trace a linha da área do goleiro. A partir da mesma linha de fundo, marque nove metros para a linha de lance livre e três metros para a linha dos três metros. A linha dos sete metros é marcada com um ponto na perpendicular central entre as traves, depois traçado um arco de raio sete metros.
No meu caso, a quadra em questão tinha piso de madeira sintética com listras pré-existentes de outra modalidade. Eu usei uma fita adesiva de pintura temporal como guia visual antes de aplicar a tinta definitiva. Isso permitiu corrigir dois centímetros de erro que eu havia identificado ao medir a partir da marcação existente. Sem essa verificação intermediária, eu teria finalizado a pintura com a linha errada e teria que remover tudo depois, gastando solvente e tempo extra.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problemas comuns e como evitar erros caros
O erro mais frequente é confundir a linha dos três metros com a linha dos seis metros. A linha dos três metros é a restrição para o atacante a área, enquanto a dos seis metros é o limite da área do goleiro. Quando um pintor de Quadras pega o serviço sem conhecimento técnico, ele frequentemente aplica as medidas de trás para frente, começando pela linha de fundo e avançando sem conferir a distância total. No meu caso, uma quadra universitária recebeu a linha dos três metros traçada a quatro metros e meio do fundo. O problema só foi detectado durante o treino de uma equipe profissional que iria usar o ginásio no dia seguinte. Corrigir exigiu lixar toda a área da linha errada e repintar, o que atrasou o agendamento do jogo por duas horas. Recomendo que você sempre faça uma conferência dupla: meça uma vez e depois meça novamente a partir de um ponto oposto da quadra para validar o resultado. Outro problema comum é a falta de alinhamento entre a linha central e o círculo central. A linha central divide a quadra ao meio, mas o círculo central tem raio de um metro e trinta centímetros. Muitos projetistas esquecem de considerar que o círculo deve estar perfeitamente centrado na linha. Se o centro do círculo estiver deslocado, a cobrança de início de jogo fica comprometida e a arbitragem pode reclamar antes mesmo do apito inicial. Verifique isso usando o mesmo método das diagonais: meça a partir dos dois pontos médios das laterais até o centro do círculo e confirme que as distâncias são iguais.
Documentação e download de planta baixa
A Federação Internacional de Handebol disponibiliza gratuitamente os arquivos técnicos de referência no site oficial, formato PDF e DWG. Para uso em projetos de construção, o ideal é baixar o arquivo DWG diretamente do portal da IHF e ajustá-lo conforme as condições do local. A versão mais recente, publicada em 2023, inclui as atualizações das regras de 2024 sobre a área técnica e as novas marcações de segurança. Eu costumo usar como base esse arquivo e adicionar as tolerâncias de construção locais, que variam de acordo com o tipo de piso e a norma da entidade regional. Se você precisar de uma versão em escala reduzida para impressão em papel A3, recomendo usar um plotter com resolução de pelo menos duzentos e quatro dots por polegada para garantir que as linhas finas da área do goleiro sejam reproduzidas com nitidez suficiente para servir de guia na obra.
O que não funciona na prática
Tentar usar trena caseira de cinquenta metros sem contraventamento é a primeira coisa que dá errado. A trena balança com o vento e com o movimento das pessoas, gerando variações de até cinco centímetros em medições longas. Eu vi um projetista júnior confiar cegamente nessa metodologia em um ginásio ao ar livre e terminar com a quadra fora da especificação em quase oito centímetros de largura. O correto é usar um nível a laser ou uma estação total, mesmo para quadras pequenas. Outra prática ruim é marcar as linhas sem considerar a espessura da tinta. Se a linha tem cinco centímetros de espessura, ela ocupa espaço real no piso e pode invadir a área correta quando aplicada sem cuidado. O método adequado é marcar o eixo da linha primeiro, depois aplicar a tinta com margem igual de cada lado do eixo, de modo que a linha fique centralizada na posição teórica.
Considerações finais sobre manutenção e revisão
Quadras de handebol precisam de inspeção anual pelo menos. A tinta desgasta com o uso e com a limpeza química do piso, especialmente nas linhas de área do goleiro, que sofrem mais pressão dos atletas. Eu recomendo verificar a espessura das linhas a cada doze meses com paquímetro e repintar onde a espessura tiver caído abaixo de três milímetros. Linhas muito finas são difíceis de visualizar pela arbitragem e podem causar disputas durante jogos de alta intensidade. Se a quadra receber diferentes modalidades, como futsal ou basquete, será necessário sobrepor as marcações. Nesse caso, o melhor é usar tinta removível nas linhas concorrentes ou adotar um sistema de revestimento modular que permita trocar as marcações conforme a necessidade do evento.
