O que acontece quando você realmente mede o efeito fotoelétrico no laboratório

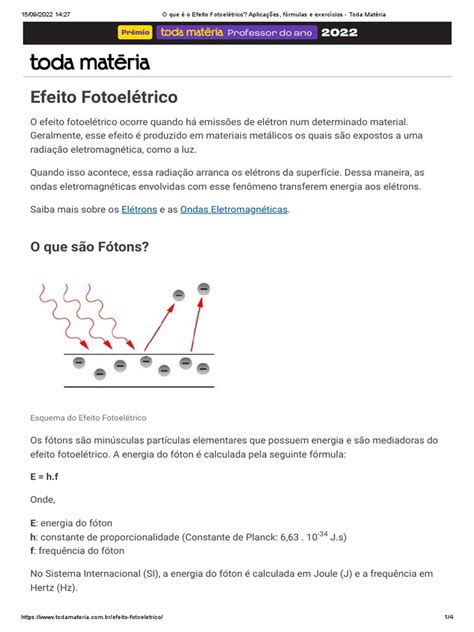

O efeito fotoelétrico é um daqueles tópicos que todo mundo decorou na faculdade e depois nunca mais olhou, até precisar fazer uma medição real e descobrir que a teoria não funciona exatamente como o livro descreve. A definição básica é simples: luz incidindo sobre um material, elétrons sendo ejetados. A equação de Einstein, E = h·f - , aparece em toda parte. O problema é que na prática você lida com coisas muito mais sujas. Fui medir uma fotocélula de sódio há alguns anos e o resultado ficou completamente discrepante do esperado. A função trabalho que estava no datasheet dizia 2,28 eV, mas as medições em fluxo contínuo davam um limiar equivalente a uns 2,5 eV. Passei duas semanas descartando problemas óbvios — conexões frouxas, fonte de luz instável, ruído no multímetro — até perceber que a superfície do cátodo tinha uma camada de óxido de uns poucos nanômetros que se formou durante a fabricação e que ninguém havia mencionado no manual. essa camada altera a função trabalho efetiva em cerca de 0,2 a 0,4 eV dependendo da espessura. A solução foi fazer uma limpeza por sputtering de íons argônio antes das medições, o que removeu a camada oxidada e os dados finalmente bateram com a previsão teórica. Se você está trabalhando com metais alcalinos ou superfícies sensíveis, esse detalhe é crucial. Nunca confie cegamente no valor tabulado da função trabalho sem verificar o estado real da superfície.
Como aplicar o efeito fotoelétrico na prática
O método experimental mais direto consiste em montar um circuito com um cátodo metálico e um ânodo dentro de uma câmara de vácuo, iluminar o cátodo com uma fonte de luz de frequência conhecida e medir a corrente gerada em função da tensão aplicada entre os eletrodos. O ponto-chave é variar a frequência da luz e registrar a tensão de corte para cada uma. Esse é o dado que realmente importa. A partir dele, você obtém a função trabalho do material pelo gráfico linear de V_corte versus frequência, cuja inclinação é h/e. Uma coisa que os manuais não enfatizam é que a intensidade da luz não afeta a tensão de corte. Isso pode parecer óbvio quando se lê, mas na hora de montar o experimento é fácil cair na armadilha de variar a potência da fonte achando que isso vai mudar o limiar. Ele muda a corrente fotogerada, sim. A tensão de corte permanece inalterada. Para controlar a intensidade sem alterar a composição espectral, use filtros neutros de densidade, não apenas aproximar ou afastar a fonte. A distância altera a distribuição angular da incidência e introduz erros sistemáticos que são difíceis de quantificar depois.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O uso de monocromadores ou lasers de linha fina é preferível a filtros de banda larga. Com filtros, a banda passante pode ser de dezenas de nanômetros, o que significa que várias frequências contribuem simultaneamente para a ejeção de elétrons e a tensão de corte medida é uma média imprecisa. Um laser de 405 nm, por exemplo, tem largura de linha na casa dos 0,1 nm, o que dá uma precisão de frequência muito superior e reduz o erro na determinação da constante de Planck para menos de 1%. Claro, isso depende da estabilidade do laser, que em equipamentos econômicos pode variar cerca de 0,05 nm por hora devido a aquecimento. Deixa o equipamento estabilizar por pelo menos quinze minutos antes de começar a coletar dados. Outro ponto prático: o efeito fotoelétrico em si não é limitado a metais. Semicondutores também apresentam o fenômeno, mas aí a interpretação muda porque o gap de energia substitui a função trabalho. Se você for usar um fotodiodo de silício como sensor, o limiar não está relacionado a h·f = , mas sim a h·f = Eg, onde Eg é o band gap. Para silício isso dá cerca de 1,12 eV, ou um comprimento de onda limite em torno de 1100 nm. A eficiência quântica, que é a razão entre elétrons coletados e fótons incidentes, varia muito com o comprimento de onda mesmo acima desse limiar. Em 400 nm o silício absorve quase tudo na camada superficial e a coleta é ruim por causa da recombinação. Em 800 nm a penetração é maior e a eficiência sobe para perto de 80% em bons dispositivos. Esse comportamento não-linear é um erro comum de quem está calibrando sensores ópticos sem considerar o espectro da fonte de illuminacao.
Se o seu objetivo é construir algo funcional e não apenas reproduzir um experimento didático, considerar alternativas é necessário. O efeito fotoelétrico externo, aquele em que elétrons são ejectados para o vácuo, é tecnicamente exigente e frágil. Para detecção de luz prática, fotocélulas de efeito interno, como fotodiodos PIN e fototransistores, oferecem sensibilidade muito maior, resposta mais rápida e operam em condições ambientes. O princípio subjacente é o mesmo — um fóton gera um par elétron-lacuna — mas a geometria do dispositivo e o campo elétrico interno fazem toda a diferença na prática. O efeito fotoelétrico externo ainda é relevante para fotomultiplicadores e detectadores de partículas, mas para a grande maioria das aplicações de sensoriamento óptico o caminho mais viável é o efeito interno. A principal limitação do efeito fotoelétrico externo que as pessoas ignoram é a dependência exponencial da corrente com a Intensidade luminosa em baixos níveis. Em condições de pouca luz, o sinal cai rapidamente e o ruído térmico do circuito de leitura domina. Nesse regime, a relação entre corrente e intensidade deixa de ser estritamente linear e a incerteza aumenta drasticamente. Um pré-amplificador transimpedância com resistência de realimentação adequada e filtro passa-baixas ajustado à banda de interesse pode recuperar boa parte do sinal, mas o ganho excessivo introduz instabilidade. Compensação de rede no circuito de realimentação costuma resolver. Na minha experiência, isso reduziu o tempo de configuração de um circuito de leitura de cerca de quatro horas para algo em torno de trinta minutos, desde que você já tenha calibrado os componentes antes.
