Elemento Final De Controle

O que é elemento final de controle e por que ele determina o sucesso ou fracasso do seu laço

A maioria dos engenheiros de controle começa estudando controladores PID e dinâmicas de processo. Na prática, quem define se um laço funciona ou não é o elemento final de controle. Pode ser uma válvula de controle, um atuador rotativo, um variador de frequência ou um dampers. Ele é o único componente que realmente interfere fisicamente na variável manipulada. O controlador calcula, o transmissor mede, mas é o elemento final que executa. Um exemplo simples: você tem um laço de nível em um tanque com válvula de saída. O controlador age perfeitamente no simulador. Na planta real, o nível oscila com período de 4 minutos e amplitude de 15%. Você passa duas semanas sintonizando PID antes de perceber que a válvula tinha característica percentilização gravemente comprometida pelo cavitação. Ninguém nota problemas no controlador quando o problema está no elo mais baixo da cadeia.

elemento final de controle: o que você precisa escolher na prática

Escolher o elemento certo começa com três perguntas que a maioria dos manuais não faz com a devida atenção. Primeira: qual é o rangeability necessário? Uma válvula com Cv mal escolhido opera perto do fechamento em baixas vazões e perde resolução exatamente onde o controle precisa ser mais fino. Segunda: que tipo de fluido está passando? Líquidos viscosos, slurry, gás superaquecido, vapor condensado — cada um exige materiais, selagens e geometrias de trim completamente diferentes. Terceira: qual é a dinâmica requerida? válvulas com posicionadores pneumáticos rápidos respondem em 200ms, enquanto uma válvula com atuador de mola e diafragma grande leva segundos. Dinâmica lenta pode destruir a estabilidade do laço independentemente da sintonia do controlador. Na minha experiência, o erro mais frequente é especificar válvulas baseando-se apenas na vazão máxima e na queda de pressão. O tamanho nominal do DN importa muito menos do que o Cv efetivo dentro da faixa operacional do processo. Já vi engineers encomendarem uma válvula de 6 polegadas para uma aplicação que na prática operava com abertura abaixo de 10%, gerando instabilidade crônica e erosão acelerada do trim. A correção foi trocar para uma válvula de 2 polegadas com caractere igual percentual e trim de alta redução. O laço ficou estável em três tentativas de sintonia.

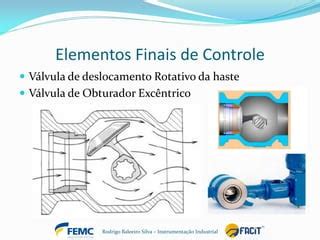

Outro detalhe que poucos consideram: a característica intrínseca do obturador. Válvulas de globo com obturador cilíndrico plano têm características fixas definidas pela geometria do seat. Se o processo exige linealidade mas a instalação gerar quedas de pressão variáveis ao longo do range, a curva efetiva muda com a carga. O posicionador pode corrigir parcialmente isso, mas apenas se o trim permitir. Em casos extremos, a solução é usar válvula com carter de fluxo programável ou, em alguns casos específicos, substituir por um variador de frequência no acionamento da bomba. A manutenção também entra na equação. Um elemento final de controle sem isolamento adequado para manutenção paralisa o processo toda vez que precisa de ajuste. Valvulas com packs de gaxeta exigem ajustes periódicos de pressão; selos mecânicos são mais caros mas eliminam vazamentos e reduzem a necessidade de intervenção. Em ambientes corrosivos, o custo de reposição do trim pode superar o valor da própria válvula em poucos anos. A escolha de materiais como Hastelloy C ou revestimentos PTFE é dispendiosa no curto prazo mas evita paradas não programadas.

Diagnóstico e solução de problemas comuns

O primeiro sinal de problema no elemento final de controle geralmente não é uma leitura errada do transmissor. É um comportamento oscilatório que não melhora com reafinação do PID. Se você ajustar os parâmetros e a oscilação persiste com o mesmo período, o problema provavelmente está na válvula ou atuador. Um teste prático é colocar o laço em manual e observar se a variável de processo se estabiliza. Se estabilizar, o problema está no elemento final. Cavitação é um dos problemas mais subtils. Ela não aparece diretamente nos sinais do controlador. Você precisa de um analisador de vibração ou, pelo menos, de um microfone de contato colado no corpo da válvula durante operação. O som característico é semelhante a pedriscos passando pelo fluido. O efeito é perda de eficiência de fluxo, erosão do trim e ruído estrutural. A correção envolve reduzir a queda de pressão através da válvula usando estágios múltiplos de redução ou um trim anti-cavitação projetado para aquele delta P específico. Não adianta simplesmente aumentar o tamanho da válvula — isso piora a situação porque aumenta a velocidade do fluido nos estágios iniciais.

Stiction é outro vilão silencioso. A válvula não responde a pequenos movimentos do sinal de controle porque o atrito estático no packing ou nos bushings é maior que a força disponível pelo atuador. O resultado clássico é um ciclo limitante: a válvula permanece parada até que o erro acumulado gere força suficiente para movê-la, então ela salta para a nova posição e o ciclo se repete. O período do ciclo corresponde ao tempo morto efetivo adicionado pelo stiction. A identificação é feita com análise de sinal — um plot do sinal de controle versus a posição da válvula mostra histerese claramente visível. A solução vai desde substituirmos o packing por materiais de baixo atrito até instalação de posicionadores com algoritmo de dither ativo. Um posicionador moderno com deteção automática de stiction e correção pode reduzir drasticamente esse problema sem intervenção mecânica. Outro problema real que encontrei recentemente envolvia uma válvula de controle de vapor saturado em um trocador de calor. O laço tinha desempenho aceitável nas primeiras semanas, mas após três meses a resposta ficou progressivamente mais lenta. A causa foi condensação dentro do corpo da válvula durante períodos de baixa vazão, criando uma câmara de água que atuava como amortecedor hidrodinâmico. A solução foi instalar um dreno automático no ponto mais baixo do body e rever a orientação da válvula para drenagem gravitacional adequada. Também ajustamos o tempo de abertura mínimo para evitar operação prolongada em posições onde a condensação se acumula.

Especificação e compra: o que realmente importa

Quando você vai requisitar um orçamento para um elemento final de controle, forneça estas informações mínimas e suficientes: fluido, temperatura operacional, vazão máxima e mínima, pressão de entrada e saída, densidade e viscosidade, taxa de vaporização se for líquido, e a dinâmica esperada do processo. Solicite o Cv calculado para as condições de vazão mínima e máxima, verifique se a velocidade do fluido está dentro dos limites para erosão e cavitação, e peça o catálogo completo do trim disponível. Empresas que fornecem apenas Cv para vazão máxima e nada mais estão omitindo dados críticos para a seleção correta. Avalie também o tempo de resposta do atuador. Um atuador pneumático com volume de diafragma grande oferece força suficiente para válvulas de alta pressão mas tem resposta lenta. Para processos rápidos, como controle de pressão em gasodutos ou nível em colunas de destilação, atuadores com cilindros de maior pressão de suprimento e courses de resposta menores são necessários. O tempo total de resposta do elemento final — incluindo tempo do posicionador, tempo de deslocamento do obturador e tempo de transmissão de ar — deve ser significativamente menor que a constante de tempo dominante do processo. Como regra prática, o tempo de resposta do elemento final deve ser inferior a 10% da constante de tempo do processo para não degradar significativamente o desempenho do laço.

elemento final de controle e integração com sistemas de automação

A comunicação entre o controlador e o elemento final passou por várias gerações. O padrão 4-20mA ainda é onipresente mas não oferece diagnóstico. HART adiciona informação digital sobre o estado do posicionador sem interferir no sinal analógico. Foundation Fieldbus e Profibus PA permitem comunicação bidirecional completa, incluindo dados de saúde do dispositivo, diagnóstico de cavitação, contagem de ciclos e previsão de falha. Sistemas DCS modernos leem esses dados e podem gerar alarmes automáticos quando o desgaste do trim atinge limites pré-definidos. Se o seu sistema de automação não suporta esses protocolos, pelo menos invista em posicionadores com comunicação HART — o custo adicional é pequeno comparado ao benefício de ter visibilidade do estado real da válvula. O dimensionamento correto também envolve considerar a tolerância de fabricação. Válvulas de controle de fabricantes reconhecidos geralmente apresentam tolerância de Cv de ±5% a ±10%. Válvulas de fontes menos rigorosas podem ter desvios de 20% ou mais. Isso significa que o Cv calculado teoricamente pode diferir significativamente do Cv real instalado. A prática recomendada é especificar uma válvula com Cv máximo 20-30% acima do Cv calculado para vazão máxima, garantindo que mesmo com tolerâncias adversas a válvula opere dentro da faixa linear útil. Operar uma válvula aberta acima de 80-90% reduz significativamente a capacidade de resposta a aumentos de carga no processo.

Um aspecto frequentemente negligenciado é a influência da tubería a montante e a jusante. Restrições em bocais, cotovelos próximos, válvulas de bloqueio parcialmente abertas ou mudanças bruscas de seção criam perfis de fluxo distorcidos que afetam o coeficiente de fluxo efetivo. A norma IEC 60534-2-3 descreve fatores de correção para geometrias de entrada e saída. Instalar retificadores de fluxo a montante da válvula quando o espaço permite pode melhorar significativamente a previsibilidade do comportamento da válvula, especialmente em aplicações críticas onde a precisão do fluxo é essencial para o controle de qualidade do processo. A validação pós-instalação é o passo que mais costuma ser pulado e que mais gera problemas futuros. Antes de colocar o laço em automático, execute um teste de resposta ao degrau com o controlador em manual. Aplique um degrau de 5-10% no sinal de controle e registre a resposta da variável de processo. Meça o tempo morto, a constante de tempo e o ganho estimado. Compare com os valores usados no projeto do controlador. Se houver divergência significativa, recalibre os parâmetros do modelo antes de fechar o laço. Um controle bem sintonizado sobre um modelo incorreto funciona pior do que um controle medianamente sintonizado sobre um modelo adequado.
