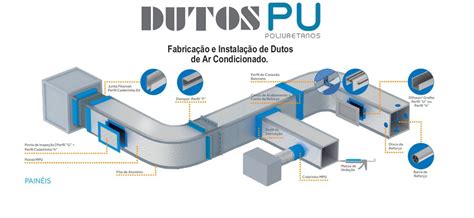

Dimensionamento de dutos: o que realmente funciona no campo
Vou direto ao ponto porque já vi muita gente perder tempo com planilhas que não correspondem à realidade. Trabalhar em um sistema de dutos exige entender duas coisas: a física por trás do fluxo de ar e os erros que todo mundo comete na prática. O método mais usado é o equivalente de pressão constante. Você divide o duto em trechos, calcula a perda de carga em cada segmento e ajusta o diâmetro até que a pressão disponível seja suficiente para vencer todas as perdas. Parece simples, mas é onde acontecem os problemas. A maioria das pessoas usa tabelas prontas sem verificar se as condições do projeto batem com as da tabela. Diferença de altitude, temperatura do ar, tipo de material interno -- tudo isso altera o resultado final.
No meu caso, tive um projeto onde o dimensionamento teórico indicava dutos de 400 milímetros, mas a instalação real mostrou vazão insuficiente nos pontos mais distantes. O problema não estava no cálculo em si, mas na presença de três curvas de 90 graus consecutivas que ninguém havia considerado na perda de carga local. Cada curva adiciona o equivalente a cerca de 15 metros de duto reto. Resolvi adicionando dampers de balanceamento nos ramos afetados e recalculando a distribuição de vazão. O sistema funcionou corretamente depois disso.
Erros comuns ao operar em um sistema de dutos
O primeiro erro é ignorar a velocidade do ar. Velocidade muito baixa causa sedimentação de partículas em dutos de pó, enquanto velocidade excessiva gera ruído e perda de pressão desnecessária. Para ar condicionado residencial, mantenho velocidades entre 5 e 7 metros por segundo nos ramos principais. Para ventilação industrial, isso pode subir para 10 ou 12 metros por segundo, dependendo do tipo de contaminante. O segundo erro envolve a disposição dos ramos. Muitas vezes vejo dutos principais com conexões laterais feitas de forma assimétrica, o que causa desbalanceamento natural. O ar sempre seguirá o caminho de menor resistência, então se um ramo tem mais kurzas ou mais comprimentos, ele receberá menos vazão. A solução é fazer simetria nas conexões quando possível, ou usar dampers reguladores para compensar.
Existe também a questão do isolamento térmico. Dutos sem isolamento em ambientes com grande diferença de temperatura podem causar condensação interna, o que leva a problemas de umidade e crescimento de bolor. Use isolamento com barra transversal contínua, não apenas revestimento laminado. A diferença de custo é pequena comparada ao problema que isso resolve.
Testes práticos e balanceamento
Depois de instalado, todo sistema precisa ser testado. O teste mais básico é medir a pressão estática em pontos estratégicos. Se você tiver um medidor de pressão diferencial, coloque-o antes e depois de cada componente de restrição -- curvas, dampers, filtros. A diferença de leitura te diz quanto cada componente está consumindo de pressão disponível. Para balancear o sistema, comece pelos pontos mais distantes da Unidade de Tratamento de Ar. Meça a vazão em cada registro de inspeção ou em cada grelha de saída. Se estiver abaixo do projetado, verifique se há obstruções ou se o duto está parcialmente fechado por algum acessório mal instalado. Às vezes o problema é simplesmente uma abelha ou nesting blocking the flow. Limpar o duto e ajustar o damper resolve.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se a vazão estiver acima do projetado em alguns pontos e abaixo em outros, ajuste os dampers de controle. Não feche completamente um damper para reduzir vazão -- isso cria turbulência e ruído. Em vez disso, abra ligeiramente os dampers dos ramos com excesso de vazão até que todos os pontos atinjam a vazão desejada. Leva cerca de 30 minutos para um sistema pequeno, mas faz toda a diferença no desempenho.
Vantagens e limitações dos métodos tradicionais
O método de equivalente de pressão constante é confiável para sistemas de médio porte. Funciona bem para edificações comerciais, indústrias pequenas e redes de ventilação residencial. Mas tem limitações. Para sistemas muito grandes, com centenas de ramos, o método fica impraticável porque o número de cálculos cresce exponencialmente. Nesse caso, use software de simulação como Elite DHVLS ou similares. Outra limitação é que o método assume fluxo permanente e fluido newtoniano. Na prática, o ar é compressível e as condições podem variar com a temperatura e pressão. Para sistemas com grandes variações de altitude ou pressão, ajuste os fatores de correção. Uma regra prática é multiplicar a vazão por 1,1 para altitudes acima de 1000 metros acima do nível do mar.
Existe também o método de recuperação de pressão, que é mais preciso mas também mais complexo. Ele considera a recuperação de pressão em cada componente e calcula a pressão dinâmica disponível em cada ponto. É o método recomendado para sistemas críticos, como salas limpas ou instalações hospitalares. Mas requer conhecimento avançado e software adequado.
Manutenção preventiva
Sistemas de dutos precisam de manutenção regular. O intervalo depende do tipo de aplicação. Para ar condicionado comercial, inspecione a cada 6 meses. Para indústrias com pó ou partículas, a cada 3 meses. Verifique selagem, integridade estrutural, presença de obstruções e eficiência dos filtros. Um problema frequente é a perda de selagem nas junções. Com o tempo, as vedações de silicone ou fitas adesivas perdem adesão, especialmente em dutos expostos a variações térmicas. Isso causa perda de vazão e aumento do consumo energético. Repare com vedação adequada e, se necessário, refaça as junções com abraçadeiras metálicas adicionais.
Também inspecione os suportese hangers. Dutos mal suportados podem vibrar e criar ruído, além de sofrer fadiga estrutural. Certifique-se de que há suporte a cada 3 metros para dutos retangulares e a cada 2,5 metros para dutos circulares. Use amortecedores de vibração em conexões com ventiladores. Por fim, mantenha registros de todas as inspeções e manutenções. Isso ajuda a identificar padrões de falha e a planejar substituições preventivas. Um sistema bem documentado é mais fácil de manter e menos propenso a problemas inesperados.
A conclusão é que dimensionar e manter um sistema de dutos exige atenção aos detalhes e compreensão prática da física envolvida. Não basta seguir tabelas -- é preciso entender o que está acontecendo dentro do duto e ajustar conforme necessário. Boa sorte com seus projetos.
