Entendendo campos eletrostáticos uniformes na prática

Um campo eletrostático uniforme é basicamente aquele em que o vetor campo elétrico mantém a mesma direção, mesmo sentido e módulo em todos os pontos de uma determinada região. Isso significa que a força sobre uma carga de prova seria idêntica independentemente de onde você a colocasse dentro dessa região. Na teoria é limpo. Na prática, é uma aproximação que funciona até certo ponto.

Em uma região do espaço existe um campo eletrostático uniforme: como garantir isso experimentalmente

O método mais direto é usar placas paralelas metálicas. Duas superfícies condutoras, planas e paralelas, separadas por uma distância pequena comparada às dimensões das placas, geram um campo aproximadamente uniforme na região entre elas. O campo vale E = V/d, onde V é a diferença de potencial entre as placas e d é a distância entre elas. Simples assim. Eu trabalho com isso há anos em montagem de arranjos de focagem de feixes de partículas, e já perdi horas tentando entender por que medições de potencial entre as placas não batiam com o cálculo. O problema real não é a teoria. É que as bordas das placas criam efeitos de extremidade que distorcem o campo. A aproximação de campo uniforme só se sustenta no centro da região entre as placas, longe das bordas. Se você posicionar seu detector muito perto da borda, os resultados saem errados e não tem fórmula mágica que corrija isso.

A solução que eu uso é limitar a área ativa do experimento a uma região central, tipicamente com pelo menos duas vezes a distância entre as placas de margem livre em todas as direções. Se suas placas têm 10 centímetros de lado e estão separadas por 2 centímetros, você só confia medições feitas num quadrado de cerca de 6 por 6 centímetros no centro. Fora disso, o campo começa a curvar.

Pontos que ninguém ensina e que causam dor de cabeça

Primeiro: a uniformidade depende criticamente da relação entre o espaçamento e as dimensões das placas. Muitos manuais dizem "placas grandes e próximas" e param por aí. O que eles não mencionam é que se a razão entre a dimensão lateral e a distância for menor que cerca de 5, os efeitos de borda já contaminam mais de metade da região útil. Eu vi gente tentar montar um arranjo com placas de 3 centímetros separadas por 1 centímetro e depois se perguntar por que o raio de curvatura de um elétron no campo não batia com a previsão. Segundo: você precisa considerar a rigidez dielétrica do meio entre as placas. No ar, a tensão máxima antes de ocorrer descarga elétrica (faísca) é da ordem de 3 kilovolts por milímetro, dependendo da umidade e da pressão. Se você precisa de campos mais intensos, o ar não serve. Eu já tive que trocar o meio paraSF6 em um experimento de desvio de feixe porque precisava de campos na faixa de 100 kV/cm e o ar simplesmente faiscava antes disso. O SF6 tem rigidez dielétrica cerca de 2,5 vezes maior que a do ar, o que permite tensões muito mais altas sem descarga. O problema é que ele é tóxico se decomposto por arco elétrico e exige manejo em sistema selado.

Terceiro: a frequência da fonte de alimentação importa mais do que parece. Campo eletrostático exige potencial constante. Se sua fonte tem ripple de 60 Hz, o campo não é realmente uniforme no tempo. Para experimentos de tempo de voo com partículas, isso pode introduzir dispersão de energia significativa. Uma fonte com filtro adequado reduz isso para menos de 0,1% do valor nominal, o que costuma ser suficiente para a maioria das aplicações didáticas e de medição rotineira.

Como calcular a trajetória de uma partícula carregada nesse campo

Quando uma partícula de carga q e massa m entra em uma região com campo elétrico uniforme, a força é F = qE. A aceleração é a = qE/m e é constante em magnitude e direção. Isso transforma o problema em cinemática com aceleração constante, o que é muito mais simples do que parece à primeira vista. Se a partícula entra perpendicularmente ao campo, a trajetória é parabólica. O componente da velocidade paralelo ao campo varia linearmente com o tempo, enquanto o componente perpendicular permanece constante. A forma da parábola depende da razão qE/(mv²), onde v é a velocidade inicial perpendicular ao campo. Eu já montei experimentos onde essa razão era tão pequena que a deflexão era da ordem de frações de milímetro, exigindo detectores de posição com resolução submilimétrica. Sem esse tipo de resolução, o sinal se perde no ruído.

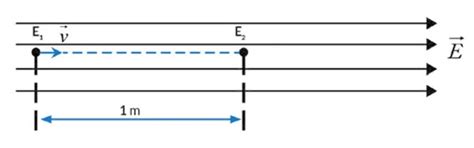

Se a partícula entra paralelamente ao campo, ela apenas acelera ou desacelera ao longo da mesma linha. Não há trajetória curva, só variação de velocidade. Isso é usado em aceleradores lineares simples e em células de drift para medição de tempo de voo.

Problemas comuns e como resolver sem perder tempo

O erro mais frequente que eu vejo em laboratório é ignorar a orientação relativa entre o campo e a velocidade inicial da partícula. O ângulo de entrada determina completamente a geometria da trajetória. Se você assume trajetória parabólica mas a partícula entrou com um componente significativo de velocidade paralela ao campo, o cálculo de tempo de voo e posição de impacto vão divergir da medição. A correção é trivial: decompôr a velocidade em componentes paralela e perpendicular ao campo e tratar cada uma separadamente. Mas exige que você meça o ângulo de entrada com precisão, o que nem sempre é óbvio dependendo da geometria do sistema. Outro problema prático: a diferença de potencial entre as placas não é perfeitamente linear no espaço mesmo no centro, especialmente se as placas não forem perfeitamente paralelas. Uma desalineamento de apenas 0,5 grau já gera uma variação de campo de cerca de 1% ao longo de 10 centímetros de comprimento. Eu resolvi isso com plaquetas de ajuste milimetradas sob os suportes das placas e verifiquei a parallelidade com um interferômetro de He-Ne. Levou uns trinta minutos a mais de montagem, mas eliminou uma fonte de erro sistemático que estava jogando errado todos os dados por semanas.

Quando a aproximação de campo uniforme falha completamente

Há situações em que você simplesmente não consegue ter campo uniforme, não importa o quanto tente. Regiões próximas a cargas pontuais, nas proximidades de bordas afiadas de eletrodos, ou em escalas onde efeitos de fringe dominam a geometria. Também não faz sentido usar essa aproximação se o meio entre as placas não for homogêneo. A presença de materiais dielétricos com constantes diferentes distorce as linhas de campo de forma imprevisível sem um tratamento por elementos finitos. Se você precisa de campos intensos em regiões pequenas, como em microsistemas eletrostáticos, a abordagem de placas paralelas tradicionais não escala bem. Nesses casos, a solução usual é usar eletrodos padronizados em silício com geometrias otimizadas por simulação numérica. O software de elementos finitos resolve as equações de Poisson no domínio e te dá o mapa completo do campo, incluindo todas as irregularidades. Isso substitui a aproximação analítica por uma numérica, com custo computacional mas sem a ingenuidade da suposição de uniformidade.

Para a grande maioria dos casos em que se estuda movimento de cargas em campos elétricos, a configuração de placas paralelas com dimensões adequadas e blindagem eletrostática adequada é suficiente. O importante é saber até onde a aproximação vale e onde ela deixa de valer, porque confundir esses dois regimes é o que gera a maioria dos erros experimentais.
