Calcular o poder de uma lente não precisa ser complicado

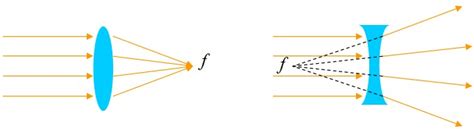

A equação do fabricante de lentes é basicamente a relação entre a curvatura das superfícies, o índice de refração do material e a distância focal resultante. No papel parece algo acadêmico, mas na prática é a ferramenta que você usa todo dia quando precisa determinar se um cristal que chegou do fornecedor vai atender à especificação do projeto ou se vai pedir retífica. A forma mais comum que todo mundo aprende é:
1/f = (n - 1) × [1/R - 1/R] Onde f é a distância focal, n é o índice de refração do material da lente em relação ao meio externo, e R e R são os raios de curvatura das duas superfícies. O sinal depende da convenção adotada, o que já causa confusão pra quem tá começando.
Entendendo a equação do fabricante de lentes na prática
Se a superfície for convexa em relação à luz incidente, o raio é positivo pela convenção cartesiana padrão. Se for côncava, negativo. Plana significa raio infinito, então esse termo simplesmente some da conta. É simples até aqui. O que a maioria dos manuais não explica direito é que essa fórmula assume lente delgada. Ou seja, a espessura central não entra no cálculo. Quando você trabalha com cristais de mais de 3 ou 4 milímetros, principalmente em vidro de alto índice, o erro começa a aparecer e a distância focal medida não batia com o que a equação previa.
Um caso que tive recentemente
Estava trabalhando num lote de lentes bi-côncavas de BK7 com espessura central de 6mm e raio nominal de 50mm em ambas as faces. A equação do fabricante de lentes previa uma distância focal de cerca de -50mm, mas ao medir no banco óptico o valor real ficou em torno de -46,2mm. Um desvio de quase 8%, o que é significativo pra aplicação. A solução foi usar a versão para lentes espessas, que inclui o termo da espessura: 1/f = (n - 1) × [1/R - 1/R + (n - 1)×d/(n×R×R)], onde d é a espessura central. Recalculando com esse ajuste, o resultado caiu para -46,5mm, praticamente idêntico à medição. O erro anterior vinha simplesmente de tratar uma lente de 6mm como se fosse fina.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O que ninguém te conta sobre essa equação
O primeiro ponto é que o índice de refração varia com o comprimento de onda. A equação funciona perfeitamente só pra um dado comprimento específico. Se você precisa de desempenho broadband, como em sistemas de imageamento visível, o poder focal muda conforme a cor. O BK7, por exemplo, tem n = 1,517 na linha d do hélio e n = 1,523 no azul. Isso gera uma diferença de cerca de 1mm na distância focal entre extremos do espectro visível. Sem considerar isso, um sistema projetado pra imagem nítida no verde pode ter perda de resolução no vermelho. O segundo ponto é a convenção de sinais. Existem pelo menos três convenções diferentes em uso no mercado. A que eu recomendo e uso é a cartesiana, mas muitos catálogos de fornecedores seguem a convenção de optometria, onde o sinal dos raios pode ser invertido. Se você copiar um valor de catálogo sem verificar qual convenção ele adota, o sinal do R ou R vai vir errado e sua lente vai ter foco virtual onde deveria ser real, ou vice-versa. Já perdi uma tarde inteira assim.
Limitações importantes
A equação do fabricante de lentes só vale para lentes esféricas ideais. Se sua lente for asférica, o modelo simples não se aplica e você precisa recorrer a coeficientes asféricos na expansão de polinômios. O mesmo vale para gradientes de índice — lentes GRIN usam uma formulação completamente diferente, baseada em funções secatriz, e jogar a equação padrão nelas dá resultado sem nenhum significado físico. Outro problema real é que o índice de refração do fabricante pode ser tolerado em ±0,002 ou ±0,005 dependendo do nível do cristal. Pra uma lente de foco curto, mesmo essa pequena variação no índice altera a distância focal de forma perceptível. Sempre verifique a ficha técnica do lote específico, não confie no valor médio do catálogo.
Como aplicar isso no dia a dia
Montei uma planilha simples em Excel que pede os dois raios, a espessura central, o índice de refração e o comprimento de onda de trabalho. Ela escolhe automaticamente se aplica a fórmula delgada ou espessa com base num limiar que eu defini em 3mm de espessura. Se a lente for mais grossa que isso, a versão completa entra no cálculo. O resultado bate com medições em banco óptico dentro de 1-2%, que é a precisão que eu preciso na maioria dos projetos. Se você estiver usando software de ótica como Zemax ou Code V, a equação do fabricante de lentes já tá embutida nos modelos de lente padrão. Mas entender o que acontece por baixo continua útil quando o software sinaliza que a lente não converge ou que o sistema não tem solução real. Na maioria das vezes, o problema é um sinal trocado num raio ou um índice incompatível com o comprimento de onda escolhido.
Manter esses detalhes em mente evita retrabalho e economiza tempo precioso, especialmente quando o projeto tá apertado.
