Entendendo o que aparece quando você abre um mapa geológico

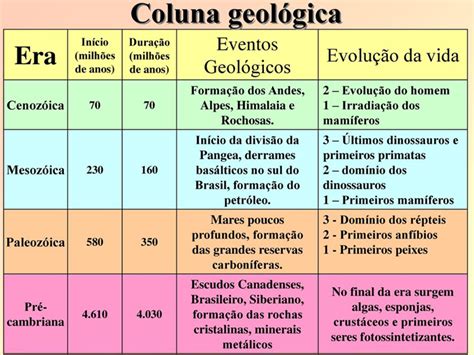

A primeira coisa que você vê numa folha de mapeamento é a confusão. Linhadas coloridas, símbolos que parecem aleatórios, faixas de cores que se sobrepõem sem aviso. Se você nunca passou por isso na prática, acha que é só decoração acadêmica. Não é. É uma linguagem técnica codificada para gente que trabalha no campo e precisa saber onde o solo vai ceder antes de construir qualquer coisa. Estruturas geológicas da terra são os arranjos físicos que as rochas formam ao longo de milhões de anos. Falhas, dobras, discordâncias, juntas, falhamentos. Cada um desses elementos conta uma história de tensão, compressão, erosão ou subsidência. O problema é que a maioria dos manuais apresenta esses conceitos de forma isolada, como se o terreno fosse um laboratório estático. Ele não é.
Eu já perdi um dia inteiro no campo porque um mapeador local havia interpretado uma faixa de xisto como formação contínua, quando na verdade era uma lente de dezenas de metros envolvida em um sistema de falhas. O mapa dizia uma coisa, o perfil de sondagem dizia outra. A saída foi fazer uma sequência de sondagens rotativas a cada cinquenta metros e cruzar com dados de gravimetria. Isso geralmente aumenta o custo inicial em cerca de trinta por cento, mas evita retrabalho que pode custar até dez vezes mais depois.
O que você realmente precisa saber sobre estruturas geologicas da terra
Antes de entrar nos tipos, precisa entender um ponto que quase ninguém explica direito: a geometria das estruturas não é sempre o que parece no mapa. Uma dobra que aparece como uma linha retilínea pode, em profundidade, ter um verge complexo com desdobramentos que mudam completamente o comportamento hidráulico do maciço. O mesmo vale para falhas. Uma falha normal mapeada na superfície pode gerar zoneamento de cataclase que se perde em profundidade, ou vice-versa. Os três tipos principais que você vai encontrar na prática são dobras, falhas ediscordâncias.
Dobras são o resultado de compressão tangencial que flexiona camadas rochosas sem romper a continuidade estratigráfica. Sinclinais e anticlinais são os termos básicos, mas o que importa mesmo é o comportamento mecânico. Uma dobra bem fechada em calcário tende a gerar condutos cársticos ao longo das faces de estrato, o que pode transformar uma fundação aparentemente sólida em um buraco com cavidades desconhecidas. No campo, o indicador mais confiável não é a forma na superfície, mas a variação de mergulho entre camadas adjacentes registrada em clinômetros ou com apps de geolocalização com sensor de inclinação. Falhas são descontinuidades com deslocamento relativo. Normal, inversa, transcorrente. A classificação clássica funciona para comunicação acadêmica, mas na engenharia o que define a criticidade é a abertura da zona de falha e a presença de materiais de preenchimento argilosos. Falhas ativas ou com evidence de movimentação recente em escala geológica podem parecer estáveis na superfície mas gerar liquefação diferencial durante eventos sísmicos. A dica prática é sempre mapear a litologia de contato e procurar milonitos, pseudotachilitos e brechas de falha como indicadores de deformação significativa.
Discordâncias são superfícies de pausa estratigráfica que indicam erosão subsequente ou não deposição. A discordância angular é a mais perigosa para fundações porque cria um plano de fraqueza geograficamente previsível mas mecanicamente imprevisível. Em obras de corte e aterro, a discordância muitas vezes se comporta como um plano de deslizamento potencial quando saturada. A solução básica é drenagem profunda perpendicular ao mergulho da superfície discordante.
Como fazer o mapeamento de campo de verdade
O processo começa com o levantamento prévio de imagens de satélite e dados de sensoriamento remoto. Radar de abertura sintética (SAR) pode revelar lineamentos estruturais que não são visíveis na vegetação superficial. Isso reduz o tempo de campo em cerca de quarenta por cento quando comparado ao mapeamento cego. Dentro do terreno, a sequência operacional padrão é:
Primeiro, identificar os pontos de controle topográfico e georeferenciar cada registro com GPS de precisão centimétrica. Isso é indispensável. Dados coletados com receptores consumer grade introduzem erro suficiente para comprometer a interpretação estrutural completa. Segundo, mapear a orientação das estruturas primárias: mergulho e rumbo de camadas, eixos de dobras, planos de falha. Cada medição precisa ser registrada com data, coordenadas, condições de afloramento e foto de escala. Sem foto, a interpretação posterior depende inteiramente da memória, que é variável e falhável.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Terceiro, quantificar a densidade de fraturas e juntas. O número de famílias de juntas, o espaçamento médio, o grau de abertura. Isso informa diretamente a classificação do maciço rochoso e o comportamento hidráulico esperado. Um maciço com espaçamento de juntas inferior a vinte centímetros tem classificação completamente diferente de um com espaçamento superior a dois metros, mesmo sendo a mesma litologia. Um problema recorrente que eu enfrento frequentemente é a presença de alteração supergenética disfarçada de continuidade litológica. Em regiões tropicais, especialmente em escudos cristalinos como o Pré-Cambriano brasileiro, o intemperismo pode gerar espessos perfis de laterita e saprolito que cobrem estruturas subjacentes. O mapeador inexperiente registra a litologia alterada e interpreta a estrutura corretamente, mas a análise geotécnica parte de pressupostos errados sobre resistência e permeabilidade.
A solução que eu adotei e recomendo é realizar perfis de resistividade elétrica (ERT) ao longo dos traçados principais identificados no mapeamento superficial. O ERT revela a transição entre saprolito e rocha sã com precisão razoável e ajuda a calibrar a interpretação estrutural em profundidade. O custo varia muito dependendo da extensão, mas para um trecho de dois quilômetros de perfil, o valor fica na casa das poucas dezenas de reais por ponto de aquisição em serviços regionais no Brasil.
Pegadinhas que ninguém conta
Existem limitações importantes que os livros raramente destacam. A primeira é que estruturas geológicas da terra são frequentemente sobrepostas por processos superficiais recentes. Colúvio, talvegues, transporte gravitativo de massa. Um perfil estrutural bonito no mapa pode ter cinquenta centímetros de cobertura aluvionar que muda completamente o comportamento de drenagem e estabilidade de taludes. A segunda limitação é que mapas geológicos regionais têm escala que esconde detalhes críticos. Um mapa na escala um para duzentos mil pode mostrar uma falha como uma linha contínua, mas na escala um para cinquenta mil essa mesma falha se revela como um zoneamento de dezenas de metros com múltiplas superfícies de cisalhamento subsidiárias. Se o seu projeto depende de precisão geotécnica, mapas regionais são ponto de partida, não chegada.
A terceira pegadinha é a tendência de subestimar a influência de estruturas antigas reativadas. Falhas hercínias ou cadomianas que foram ativas em ciclos orogenéticos antigos podem ser reativadas sob regimes tensionais modernos. O registro superficial pode indicar ausência de atividade recente, mas dados de micropaleontologia e datações por luminescência estimulada opticamente (OSL) de sedimentos de preenchimento muitas vezes revelam movimentação significativa nos últimos cem mil anos. Isso importa diretamente para classificação sísmica de obras.
Interpretação integrada: o que funciona
O método que produz resultados confiáveis combina pelo menos três linhas de evidência independentes. Mapeamento estrutural de superfície, dados geofísicos e dados de subsuperfície direto (sondagens). Quando essas três fontes convergem para a mesma interpretação, o nível de confiança é alto. Quando divergem, a divergência em si é informação valiosa. No meu trabalho, a ferramenta que mais reduziu erro de interpretação foi o software de visualização 3D com módulo de modelagem estrutural. A curva de aprendizado é pronunciada nas primeiras duas semanas, mas depois disso o tempo gasto com interpretação manual cai drasticamente. Programas como Leapfrog Geo, GOCAD ou até soluções mais acessíveis como Petrel permitem visualizar falhas e dobras em três dimensões a partir de dados pontuais de campo, o que revela geometrias que seriam invisíveis em seções bidimensionais.
A desvantagem desses softwares é o custo de licença e a dependência de dados bem acquisicionados. Se as medições de campo tiverem erro sistemático de orientação, o modelo tridimensional simplesmente reproduzirá o erro em formato mais sofisticado. Por isso a rigidez nos protocolos de coleta de campo não é burocracia, é a base que sustenta toda a interpretação posterior.
Quando confiar e quando desconfiar
Confie na interpretação estrutural quando: houver convergência entre mapeamento de campo, geofísica e sondagens; quando os dados de campo forem registrados com georeferenciamento preciso e fotos de escala; quando a litologia for suficientemente competente para preservar feições estruturais visíveis. Desconfie quando: a cobertura veletal ou antrópica impedir acesso direto ao afloramento; quando houver múltiplos eventos deformacionais sobrepostos sem critério claro de sequenciamento; quando a litologia for fortemente alterada ou homogênea a ponto de não preservar marcas estruturais identificáveis.
Nesses casos críticos, a alternativa recomendada é aumentar a densidade de investigação indireta. Sonorromagens sísmicas de refração, electrical resistivity tomography com arrays densos, ou até microgravimetria para detectar vazios e zonas de fracturamento em profundidade. O investimento adicional em aquisição de dados costuma ser menor que o risco de projeto baseado em interpretação incompleta. O que resta dizer é que mapeamento estrutural é uma atividade de síntese. Dados dispersos, métodos múltiplos, interpretação iterativa. Não existe receita única que funcione em todos os contextos litológicos e tectônicos. O que funciona é o rigor na coleta, a honestidade na documentação de incertezas e a disposição para revisitar as conclusões quando novos dados aparecem. Isso se aplica tanto a estruturas geologicas da terra em bacias sedimentares quanto em escudos cristalinos.
