O que são alavancas interfixas na prática

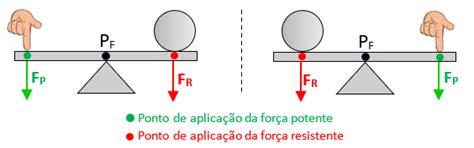

Alavancas interfixas, também chamadas de interfixas ou de primeiro gênero, são sistemas onde o ponto de apoio fica posicionado entre a força aplicada e a carga resistiva. A gente costuma chamar de "alavanca de 1º grau" em livros didáticos, mas no dia a dia técnico o termo mais usado mesmo é interfixa.
Exemplo de alavancas interfixas no campo
Um dos exemplos mais comuns é uma barra apoiada sobre um tronco ou canteiro, com uma pedra de um lado e a força sendo aplicada do outro. O ponto de contato com o apoio é o fulcro. Se você colocar o apoio mais perto da pedra, precisa de menos força para erguê-la, mas vai ter que mover a barra por uma distância maior. É a clássica troca entre força e deslocamento. Outro caso real que eu lido com frequência são as tesouras de poda. Elas são basicamente duas alavancas interfixas acopladas por um pivô central. O problema é que muitas pessoas não percebem que o corte só funciona bem quando o galho está posicionado o mais próximo possível do pivô. Colocar o galho perto das pontas das lâminas quase triplica o esforço necessário. Já vi gente gastando trituração de braço inteira tentando cortar um ramo grosso porque estava segurando a tesoura errado.
Uma situação bem específica que enfrentei foi com uma alavanca de extração de estacas de fundação em obra. O cliente queria levantar um pilar de concreto com aproximadamente 800 quilos usando apenas uma barra de aço de dois metros. A solução foi criar um sistema de apoio triplo com duas interfixas encadeadas. A primeira alavanca tirava o peso do solo e transferia para a segunda, que amplifica ainda mais. Funcionou, mas o cálculo do ponto de apoio foi crítico — se tivesse colocado o fulcro cinquenta centímetros errado, a barra entortaria. A barra que usamos era de aço carbono de meia polegada, e o fulcro era um pedaço de madeira dura em formato de V. A rigidez da madeira importava mais do que a do aço nessa configuração, porque qualquer movimento no apoio comprometia todo o sistema. A regra prática é a seguinte: quanto mais longa for a ponta onde você aplica a força em relação à distância entre o fulcro e a carga, mais facilidade terá para movimentar o peso. Matematicamente, isso se expressa pela relação entre os braços de alavanca. Se o braço da força for quatro vezes maior que o braço da carga, você precisa de um quarto da força para levantar o mesmo peso. Só que o preço é que precisa baixar a barra quatro vezes mais distância do que o peso sobe. Nada é gratuito nessa equação.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Há também um detalhe que poucos mencionam e que faz diferença real: a distribuição de peso da própria barra. Em exercícios de física, a barra é considerada sem massa. Na prática, uma barra de aço de dois metros já pesa entre quinze e vinte quilos. Isso altera o equilíbrio e muda o cálculo do ponto de apoio ideal. Quando o peso próprio da barra é relevante em comparação com a carga, o fulcro precisa ser reposicionado para compensar. Em operações onde a carga é leve e a barra pesada, o esforço extra para levantar a própria alavanca pode representar mais da metade do trabalho total. Nesse caso, vale a pena usar uma barra mais leve, mesmo que um pouco mais curta. Outro erro comum é assumir que o ponto de apoio é um ponto fixo sem atrito. Na realidade, o atrito no fulcro consome parte da força aplicada. Em uma alavanca bem lubrificada e com apoio em rolamento, essa perda é marginal. Mas com um apoio seco em madeira ou concreto rugoso, o atrito pode representar entre cinco e dez por cento da força total necessária. Em operações de precisão ou quando se trabalha perto do limite de capacidade, esse percentual faz diferença.
Se o seu objetivo é apenas entender o conceito para prova ou estudo, o modelo ideal funciona perfeitamente. A fórmula é simples e os cálculos são diretos. Mas se você vai aplicar isso em algo real, considere o peso da barra, o tipo de apoio e como a carga se comporta durante o movimento. Alavancas interfixas são confiáveis quando bem dimensionadas. São perigosas quando subdimensionadas, porque a barra pode ceder sem aviso prévio.
Cálculo básico de uma alavanca interfixa
O cálculo fundamental envolve três grandezas: a força aplicada, a força resistente e as distâncias de cada uma até o ponto de apoio. A equação de equilíbrio é direta — o produto da força pelo respectivo braço de alavanca deve ser igual em ambos os lados do fulcro. Isso significa que, conhecendo dois dos valores, o terceiro se determina facilmente. Pegar um exemplo concreto ajuda a visualizar. Suponha que você precise levantar uma carga de cem quilos com uma barra de três metros. Se o fulcro estiver posicionado a cinquenta centímetros da carga, o braço da carga mede meio metro e o braço da força mede dois cinquenta centímetros. Aplicando a relação de equilíbrio, a força necessária seria de vinte e cinco quilos. Uma redução drástica, mas com o custo de ter que descer a barra setenta e cinco centímetros para levantar a carga apenas dezenove centímetros e meio.
Se a carga fosse de duas toneladas com o mesmo arranjo, a força necessária subiria para duzentos quilos. Nesse ponto, o fator humano começa a limitar a utilidade da alavanca, independentemente do ganho mecânico. Duzentos quilos de força na ponta da barra não é algo que uma pessoa consiga aplicar de forma controlada e segura. Nesses casos, o mais viável é usar um sistema hidráulico ou uma talha, não uma alavanca manual. Um ponto que vale a pena mencionar é a estabilidade lateral. Alavancas interfixas tendem a torcer se a carga não estiver centralizada em relação ao eixo da barra. Em estruturas grandes, como guindastes de alavanca oumacetas industriais, isso é compensado com vigas duplas ou apoios laterais. Em configurações artesanais, como uma barra sobre um tronco, a instabilidade lateral pode fazer a carga escorregar do apoio durante a operação. Teste sempre a estabilidade antes de aplicar força total.
