Como resolver problemas de plano inclinado sem errar nas contas

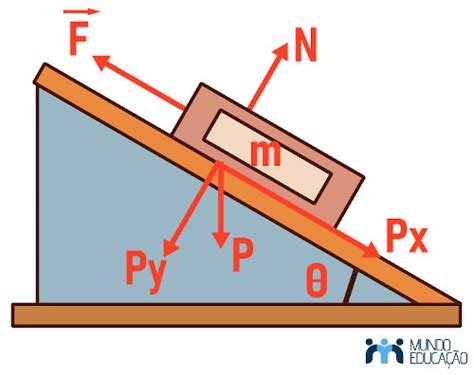

O plano inclinado é um dos primeiros tópicos de mecânica que todo estudante encontra, mas a maioria das pessoas erra na mesma coisa desde o primeiro dia: não desenhar o diagrama de corpo livre antes de escrever qualquer equação. Já vi gente colocar a força peso diretamente como mg sen na direção do movimento sem nunca ter pensado por que essa componente existe. O erro mais comum é confundir qual ângulo usar. O ângulo do plano e o ângulo que a força peso faz com a normal são iguais, mas só porque alguém repetiu isso na sala de aula, muitos usam o valor errado nos cálculos. Eu já perdi tempo corrigindo prova depois prova por causa disso.
Exemplos de plano inclinado no dia a dia e na resolução de exercícios
Pegar um bloco de 5 kg sobre um plano com ângulo de 30 graus e coeficiente de atrito cinético de 0,2. A aceleração ao longo do plano é dada por a = g(sen - cos ). Substituindo, temos a = 9,8(0,5 - 0,2 × 0,866) = 9,8 × 0,3268 3,2 m/s². Simples, se você souber qual equação usar. Agora um exemplo mais interessante com duas massas conectadas por uma corda passing over a pulley no topo do plano. Bloco A de 3 kg no plano a 45 graus, bloco B de 2 kg pendurado verticalmente. Supondo atrito desprezível, a aceleração do sistema é a = (m_B g - m_A g sen ) / (m_A + m_B). O resultado dá a = (2 × 9,8 - 3 × 9,8 × 0,707) / 5 = (19,6 - 20,8) / 5 -0,24 m/s². O sinal negativo significa que o bloco B sobe e o bloco A desce pelo plano, mesmo parecendo que B deveria puxar para baixo. Isso é contra-intuitivo para muita gente porque a massa de B é menor que a de A, mas a componente do peso de A ao longo do plano supera o peso de B.
Também vale considerar o caso em que o bloco está em equilíbrio estático. A condição é mg sen _s mg cos , que simplifica para tan _s. Isso quer dizer que o ângulo crítico de deslizamento depende apenas do coeficiente de atrito estático, não da massa. Já fiz isso em laboratório com diferentes massas e sempre dava no mesmo ângulo, o que sempre surpreende os alunos. Um caso prático que eu encontrei recentemente envolveu um transporte de caçamba sobre uma rampa de 12 graus com atrito. O operador queria saber a força mínima do motor para manter velocidade constante subindo. A resistência total é a soma da componente do peso ao longo do plano mais a força de atrito cinético. Como v é constante, a aceleração é zero e a força do motor deve ser exatamente F = mg sen + _k mg cos . Para uma caçamba de 800 kg com _k = 0,15, F = 800 × 9,8 × (sen 12° + 0,15 × cos 12°) = 7840 × (0,2079 + 0,1467) 2.787 N. Se você ignorar o atrito, subestima em cerca de 35% a força necessária, o que num motor real pode significar diferença entre subir a rampa ou ficar parado no meio dela.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O que todo mundo esquece ao resolver esses exercícios
A normal não é mais mg. No plano inclinado, N = mg cos . Esse é o erro número um que causa erros em cadeia em todo o resto do problema. Se você precisa calcular atrito, e usa mg em vez de mg cos , o resultado da força de atrito já nasce errado e não adianta corrigir o resto das equações depois. Outro ponto que rara vez é discutido com clareza é a escolha do sistema de coordenadas. O eixo x paralelo ao plano e o eixo y perpendicular a ele é quase sempre a melhor escolha, mas algumas pessoas insistem em manter o eixo x horizontal e y vertical. Funciona, só que aí a aceleração do bloco fica decomposta em duas componentes e você ganha trabalho sem necessidade. Eu recomendo ajustar o sistema de coordenadas ao plano porque reduz o número de componentes que precisam ser calculadas.
Existe também um problema silencioso quando o plano tem atrito e o bloco parte do repouso: é preciso verificar primeiro se mg sen supera a força de atrito estático máximo _s N. Se não superar, o bloco nem se move e a aceleração é zero. Colocar _k logo de cara sendo que o bloco está parado é um erro frequente que transforma um problema de equilíbrio estático num cálculo de aceleração que não faz sentido físico. Em situações reais, como projetos de esteiras rolantes ou correias transportadoras que trabalham com planos inclinados, o coeficiente de atrito efetivo não é constante. Ele varia conforme a carga, a velocidade e o desgaste dos rolos. Num projeto que acompanhei, a especificação do fabricante indicava = 0,3 para carga parada, mas em operação contínua o valor efetivo caía para cerca de 0,18 devido à vibração e ao aquecimento. Usar o valor em repouso no dimensionamento do motor resultou num subdimensionamento de cerca de 20% e a correção veio depois, com troca do redutor. Isso mostra que exemplos de plano inclinado na teoria são limpos, mas na prática o coeficiente de atrito raramente é aquele valor fixo que os livros apresentam.
Se o objetivo for resolver rapidamente exercícios para prova, o caminho mais direto é: identificar todas as forças, decompor o peso nas direções paralela e perpendicular ao plano, aplicar F_y = 0 para achar a normal, calcular a força de atrito a partir da normal, e então aplicar F_x = ma ao longo do plano. Em problemas com polias, trate o sistema como um todo e use a massa total no denominador da aceleração. Esse método resolve a grande maioria dos exercícios que aparecem em listas e provas de física básica.
