Desenho técnico não é sobre ser artista
O primeiro erro que a maioria dos estudantes comete é achar que exercício de desenho técnico exige talento artístico. Não exige. Exige método, constância e saber ler as normas. Eu já vi gente com traço tremendo que aprendeu em seis semanas porque seguiu o fluxo certo, e também gente com mão firme que travou por semanas porque tentava adivinhar onde colocar uma cota em vez de consultar a NBR 10126.
Por onde começar os exercicios desenho tecnico
A primeira coisa que eu faço com quem está começando é simplesmente mandar traçar linhas. Horizontais, verticais, inclinadas a 30, 45 e 60 graus. Parece bobo, mas a maior parte dos erros em projeções ortogonais vem de mão instável, não de falta de compreensão teórica. Usa régua paralela ou T, lápis 2H para construtivas e HB para finais. Folha A3, milimetrada ou vegetal dependendo do que seu professor pedir. Dedica uma semana só nisso antes de avançar. O problema prático que todo mundo encontra na prática é a questão das cotas. Colocar cota errado é mais comum do que errar a projeção em si. Eu lembro de um aluno que passou duas semanas refazendo um projeto de máquina porque colocou cotas internas onde deveriam ser externas, invertendo a lógica de alinhamento. A norma diz que cotas devem ficar do lado de fora da vista, alinhadas com o elemento que estão medindo, e nunca se cruzando. Se uma cota precisa atravessar outra, você quebra a linha de cota e desvia, não cruza. Isso parece trivial, mas resolve metade dos problemas de releitura em pranchas avaliadas.
Projeções ortogonais: a base de tudo

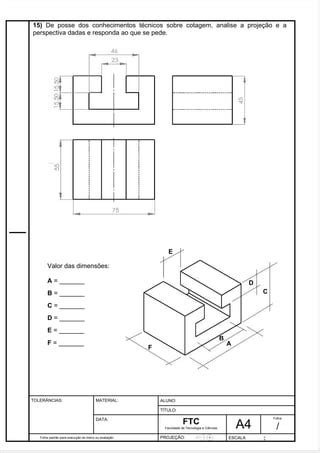

Projeção ortogonal é o esquema de representar um objeto tridimensional em duas ou mais vistas bidimensionais. O sistema mais usado no Brasil é o primeiro diedro, definido pela NBR 10067. Você tem a vista frontal, a vista superior e a vista lateral esquerda. Às linhas de chamada conectam as vistas verticalmente e horizontalmente. Nada de chutar posição. Cada linha tem propósito. O ponto que mais trava os iniciantes é a vista lateral. Eles visualizam o objeto girado ao invés de projetá-lo. A regra prática é: o que está à esquerda no objeto aparece à esquerda na vista lateral quando se usa o primeiro diedro. Confundir isso gera vistas espelhadas que ninguém consegue interpretar depois. Uma dica que funciona de verdade é usar um cubo com vértices numerados para treinar a projeção antes de partir para formas mais complexas. Leva uns dez minutos e elimina dúvida permanente.
Seções e cortes nos exercicios desenho tecnico
Corte longitudinal e corte transversal aparecem com frequência em listas de exercícios. A diferença prática é simples: corte longitudinal corta no sentido do comprimento do objeto, corte transversal corta na perpendicular. O hachuramento segue a NBR 8402 e usa linha fina contínua a 45 graus, exceto para materiais específicos como metais que recebem padrão próprio. Um detalhe que pouca gente lembra é que em peças simétricas você pode usar meia-seção, alternando uma vista não cortada e outra cortada, separadas pela linha de simetria. Isso economiza tempo na prancha e deixa a leitura mais clara, mas só funciona quando a simetria é real. Já vi estudantes aplicarem meia-seção em peças assimétricas porque achavam que ficava mais bonito no papel. O avaliador nota na hora.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Perspectiva isométrica: regras práticas

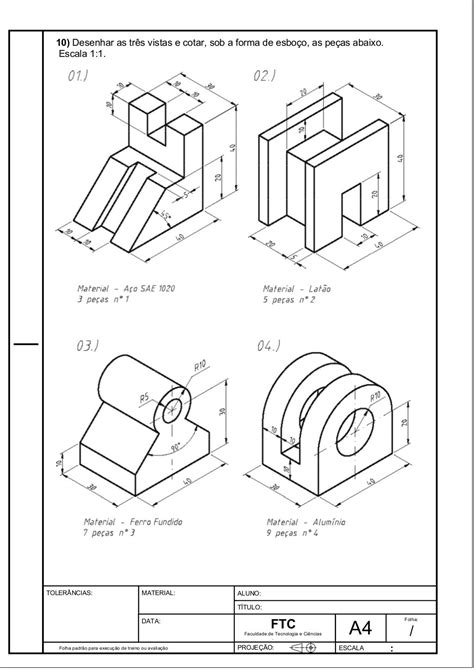

Na perspectiva isométrica os três eixos formam ângulos de 120 graus entre si. As arestas paralelas ao objeto original mantêm suas proporções escaladas por um fator de 0,82 na prática, mas na maioria dos exercícios acadêmicos se usa a escala reduzida sem cálculo, apenas traçando diretamente nas linhas isométricas. O erro mais frequente é tratar os eixos como se fossem 90 graus. Isso distorce o objeto e a leitura fica impossível. Para construir uma peça composta, comece pelo bloco básico e vá subtraindo volumes. É mais rápido do que tentar construir cada face individualmente. Em exercícios cronometrados isso faz diferença de 40 minutos para quase uma hora inteira. Se a peça tiver furos, projete o cilindro completo primeiro e depois corte o furo interno com linhas tracejadas nas vistas correspondentes.
Dificuldade real com tolerâncias e ajustes
Tolerância é onde o desenho técnico deixa de ser apenas representação e vira especificação de fabricação. A maioria dos exercícios acadêmicos ignora tolerâncias, mas na prática é o que define se uma peça monta ou não. Um eixo de 20 mm com tolerância h7 e um furo com tolerância H7 formam um ajuste transitório que garante alinhamento sem folga excessiva. Colocar cota genérica como 20 mm sem tolerância em um desenho de fabricação é pedir problema. O fabricante vai assumir a tolerância mais frouxa possível e a montagem vai falhar. O caso específico que eu encontrei recentemente envolveu um aluno que projetou uma caixa de câmbio com furos de alinhamento sem definir o tipo de ajuste. O desenhista interpretou como folga livre, o usinador usou broca padrão e as tampas não fechavam porque o eixo da correia entrava com interferência. A correção foi simples: adicionar a chamada de ajuste no desenho e especificar o diâmetro nominal com a tolerância H7/h6. O retrabalho custou duas semanas de adaptação.
Quanto tempo leva para dominar
Com prática direcionada, o básico de projeções e cortes fica consolidado em quatro a seis semanas de exercício diário. Perspectiva isométrica com peças compostas exige mais duas ou três semanas. Toleranciamento e cotagem inteligente entram naturalmente após o domínio das vistas. Se você treina trinta minutos por dia focado em um único assunto, em três meses já consegue resolver qualquer exercício padrão de nível técnico com autonomia. O gargalo mais comum é a falta de revisão normativa. Estudantes fazem cinquenta exercícios e ainda cometem os mesmos erros de cotagem porque nunca comparam a prancha final com a NBR. Dedique os últimos quinze minutos de cada sessão para essa verificação. Ela elimina repetição de erro e acelera o aprendizado mais do que simplesmente fazer mais exercícios iguais.
Exercicios desenho tecnico para praticar
Procure por material didático em sites de universidades federais que disponibilizam listas de exercícios com gabarito. As listas da UFMG, USP e UnB costumam cobrir desde traçado geométrico básico até cortes compostos. Outra opção são os manuais da ABNT disponíveis gratuitamente, que servem tanto como consulta quanto como exercício de interpretação. Combine prática de desenho à mão livre com prática em CAD, pois a transição entre os dois modos desenvolve melhor a compreensão espacial. A ferramenta que recomendo para quem está começando é o software LibreCAD, que é gratuito e abrange o essencial para exercícios acadêmicos. Para níveis mais avançados, o FreeCAD permite trabalhar com cotagem automática e montagem de conjuntos, o que aproxima o exercício da realidade profissional. Ambas as opções rodam em Linux, Windows e macOS sem custo.
O caminho é direto: traçar linhas com precisão, dominar projeções ortogonais no primeiro diedro, entender cortes sem decorá-los, aplicar cotas corretamente e revisar cada prancha contra a norma. O resto é repitição com objetivo.
