Guia prático de exercicios tronco de cone
Vou direto ao ponto. Tronco de cone é a forma geométrica que sobra quando você corta um cone qualquer por um plano paralelo à sua base. Na prática mecânica, aparece o tempo todo: mangueiras de solda, funilaria industrial, peças de redução em usinagem e até na fabricação de chapas galvanizadas. O problema é que muita gente tenta aplicar a fórmula pronta sem entender o que está acontecendo no material real. A geração do desenvolvimento plano do tronco de cone exige dois raios diferentes na base. Digamos que você tenha um raio maior R1 e um raio menor R2. O comprimento da geratriz (a linha inclinada que vai de uma borda à outra) se calcula com Pitágoras. Pega a diferença entre R1 e R2, eleva ao quadrado, soma com o quadrado da altura do tronco, e tira a raiz. Esse é o valor da geratriz G que você precisa para desenhar o formato planificado.

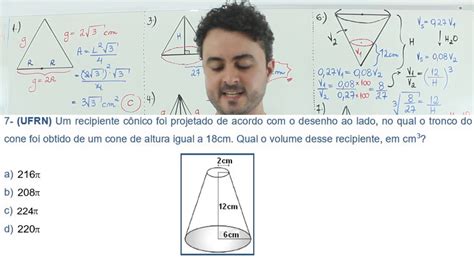

exercicios tronco de cone na funilaria
Na execução prática, o que mais causa erro é a espessura do material. As fórmulas da escola tratam tudo como superfície ideal, sem espessura. Quando você começa a cortar chapa de aço carbono com 3mm para formar um tronco com altura útil de 200mm, o furo de rebitagem ou a dobra final já alteram as dimensões em pelo menos 0,5mm a 1mm dependendo do processo. Eu trabalho com chapas de alumínio 1100 e sempre ajusto o raio interno da planificação para menos 0,3mm em relação ao raio nominal do tronco. Isso compensa o espalhamento do material durante a dobradura. Sem esse ajuste, as peças ficam folgadas nos encaixes e você gasta tempo com rebarbação e ajustes manuais que deveriam estar resolvidos na planificação. O outro erro comum é confundir o ângulo de abertura do tronco com o ângulo do cone original. A gente fala que o tronco tem um ângulo de 30 graus, mas o que isso significa na verdade. Se você está desenhando a peça no CAD, o ângulo que importa é o semi-ângulo do cone completo antes do corte. O ângulo do tronco em si é uma consequência dessa geometria, não um parâmetro independente para o desenvolvimento plano.
cálculo do desenvolvimento plano passo a passo
Aqui está o processo que eu uso regularmente. Primeiro você define o raio da base maior e o raio da base menor. Depois a altura útil do tronco. Com esses três valores, calcula a geratriz. O desenvolvimento plano consiste em dois arcos de circunferência concêntricos. O arco externo tem comprimento igual a 2 pi vezes R1. O arco interno tem comprimento igual a 2 pi vezes R2. O ângulo do setor circular é o mesmo para ambos os arcos e se calcula dividindo o comprimento do arco pelo raio correspondente. Vou dar um exemplo concreto. R1 = 150mm, R2 = 80mm, altura = 100mm. A geratriz é raiz de (150-80)^2 + 100^2. Isso dá raiz de 4900 + 10000 = raiz de 14900 = 122,06mm. O comprimento do arco externo é 2 pi 150 = 942,48mm. O comprimento do arco interno é 2 pi 80 = 502,65mm. Para encontrar o ângulo do setor, você precisa do raio do cone completo original. O cone original tem altura H e raio R1. Pela semelhança de triângulos, R2/R1 = (H-h)/H onde h é a altura do tronco. Resolvendo: H = hR1/(R1-R2) = 100 150/70 = 214,29mm. O raio do cone completo medido do vértice até a base maior é a geratriz total, que é raiz de H^2 + R1^2 = raiz de 214,29^2 + 150^2 = raiz de 45920 + 22500 = raiz de 68420 = 261,57mm.
O ângulo do setor em graus é simplesmente (2 pi R1)/(2 pi 261,57) vezes 360 = (150/261,57) 360 = 206,44 graus. Esse é o ângulo que você marca no material para o desenvolvimento completo. A área da superfície lateral é pi(R1+R2)G = pi(230)(122,06) = 88134,5mm2 ou cerca de 881cm2.
👉 Clique no botão abaixo para saber mais sobre o assunto!
problemas reais que aparecem na execução
Um dos problemas mais chatos que eu encontrei envolve o traçado manual do desenvolvimento quando você não tem acesso a um plotador ou CNC. Usei uma vez um gabarito caseiro feito com um prego, uma corda e um pincel atômico sobre chapa de aço inox 304 de 2mm. A corda estica diferente conforme a tensão e isso distorceu o raio externo em cerca de 2mm a mais em um dos lados. A peça ficou com o perímetro desbalanceado e precisei retificar as bordas para montar no conjunto. Desde então, quando faço desenvolvimento manual de troncos de cone, uso régua flexível de metal em vez de corda. A régua mantém o raio uniforme e o erro cai para menos de 0,5mm em raios de até 300mm. Outro ponto que ninguém menciona: o material enrijece por trabalho a frio durante o corte de chapa. Se você está fazendo exercicios tronco de cone em aço doce recozido, o material escorre um pouco durante a conformação. Em alumínio, o efeito é menor mas ainda presente. Eu sempre faço um teste em sobra antes de marcar a peça final, especialmente quando o diâmetro da base menor é inferior a 50mm. Nessas condições, o estreitamento da curvatura amplifica qualquer erro de planificação.
Uma limitação importante que precisa ser dita: o desenvolvimento plano que calculei acima é puramente teórico e vale para chapas finas e processos de conformação a frio. Quando você precisa de um tronco de cone para uma solda de topo em alta pressão, como em trocadores de calor, a tolerância cai para +/- 0,2mm e aí o desenvolvimento manual não serve. O certo é usar software de modelagem paramétrica que calcule a superfície desenvolvida considerando a espessura da chapa como entidade geométrica, não apenas como camada visual. Ferramentas como SolidWorks ou Inventor têm funcionalidades específicas de folha de metal que geram o desenvolvimento com folga de dobra integrada em minutos.
quando o tronco de cone não resolve
Se a sua aplicação exige um transição suave entre dois diâmetros muito diferentes com comprimento de tronco curto, o desenvolvimento plano convencional gera um ângulo de setor muito aberto, o que pode comprometer a estabilidade da peça durante o transporte e montagem. Nesses casos, uma transição elipsoidal ou um tronco com seção variável ao longo do comprimento oferece melhor distribuição de tensões. A desvantagem é que o cálculo e a fabricação ficam mais complexos e exigem máquinas com controle numérico. Para quem está aprendendo o básico, o ideal é começar com exercícios em papel cartão ou isopor de 3mm antes de partir para a chapa metálica. O material barato permite erro e correção rápida. Você monta o tronco, vê onde estão as folgas, ajusta o ângulo do setor e tenta de novo. Em três tentativas você domina o conceito sem gastar material.
Se precisar de referências visuais ou planilhas de cálculo, existem templates prontos para download em fóruns de funilaria e revistas técnicas do setor. O importante é entender que cada exercício de tronco de cone que você fizer é um teste de compreensão geométrica, não apenas um exercício matemático. A geometria é a mesma, mas o material responde de forma diferente a cada processo de fabricação.
