O que acontece quando você tenta projetar algo que não cabe numa folha
A maioria das pessoas que começa a lidar com modelagem 3D, engenharia ou até design gráfico se depara num certo momento com uma realidade prática: o que você desenha no plano não existe no mundo real. Isso é figura geométrica não plana, mas o termo em si raramente aparece num contexto útil. O que aparece é a dor de cabeça de tentar converter ideias bidimensionais em volumes que funcionam.

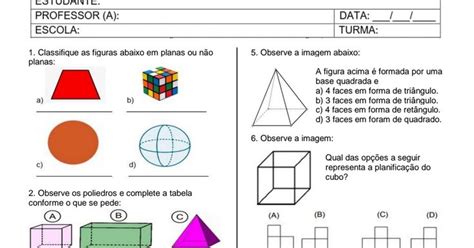

Começando pelo conceito de figura geométrica não plana
Uma figura plana tem todos os seus pontos contidos num único plano. Todo triângulo, retângulo ou círculo é assim. Uma figura não plana simplesmente foge dessa restrição. Um toro, um hiperboloide, uma superfície mínima de Scherk — essas coisas ocupam espaço tridimensional de forma intrínseca. Você não consegue achatar elas sem distorção. Na prática, o que importa menos é a definição e mais o fato de que qualquer ferramenta 2D tradicional vai te mentir quando aplicada a esses objetos. A projeção ortogonal de um toro num plano mostra círculos e retas que não capturam a curvatura real. Um desenho técnico feito à mão perde informação geométrica essencial. É por isso que engenheiros e designers migram para representações paramétricas ou malhas polygonais.
Métodos práticos para trabalhar com superfícies não planas
Existem basicamente três abordagens que realmente funcionam no dia a dia, e nenhuma delas é perfeita. Superfícies paramétricas são o método mais limpo. Você define a forma através de funções matemáticas com parâmetros u e v. Um exemplo simples é o toro, onde as coordenadas paramétricas geram cada ponto da superfície de forma contínua. A vantagem é que a superfície é exata — não há aproximação. A desvantagem é que operações como interseções, booleanas ou cortes exigem cálculo simbólico pesado e o resultado pode ser instável perto de singularidades.
Malhas polygonais (meshes) aproximam a superfície usando triângulos ou quadriláteros. É o que a maioria dos softwares de modelagem 3D usa por padrão. O problema é que a curvatura só existe de forma implícita, dependendo da densidade dos vértices. Se você precisa de tolerâncias milimétricas numa peça mecânica, uma malha grosseira simplesmente não resolve. Eu já vi alguém tentar extrair cotas de uma peça frestada a partir de um STL exportado de um render. O erro era de 0,3 milímetros só porque a resolução da malha estava em 2mm por polígono. B-rep (boundary representation) é o padrão da indústria para CAD. Ele define o volume pelos seus limites — faces, arestas e vértices — mantendo informações topológicas e geométricas separadas. Sistemas como OpenCASCADE, ACIS ou Parasolid usam essa representação. É mais robusto que malhas para engenharia, mas consome mais memória e é mais lento em operações de renderização.
O erro que eu cometi e como contornei
Trabalhando numa peça de conexão para um sistema pneumático, precisei criar um adaptador que transformava uma seção circular numa oval com transição suave. A geometria era essencialmente um tubo com curvatura variável — classicamente não plana. Eu comecei modelando comCurvas de Bézier num software 2D e tentando extrudar o perfil ao longo do caminho. O problema apareceu quando fui gerar o G-code para fresar. O CAM não conseguia calcular as trajetórias da ferramenta porque a superfície de transição tinha curvatura dupla negativa em certas regiões. A ferramenta de 5mm de diâmetro simplesmente não entrava nos vãos. O modelo parecia certo na tela, mas a geometria tinha "pescoços" invisíveis que só apareciam quando você tentava usá-la.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A solução foi refazer o modelo usando superfícies de revolução combinadas com blends NURBS, definindo explicitamente os raios mínimos de curvatura em cada seção. Eu calculei manualmente o raio de curvatura em três pontos-chave e garanti que o diâmetro da ferramenta fosse pelo menos 30% menor que o menor raio encontrado. Isso eliminou os pescoços e o CAM gerou trajetórias limpas sem colisão. O tempo gasto no retrabalho foi cerca de 4 horas, comparado às 12 que eu tinha estimado inicialmente para o modelo original.
O que ninguém conta sobre superfícies não planas
A primeira coisa: curvatura gaussiana é o conceito que separa o que é facilmente fabricável do que é um pesadelo. Superfícies com curvatura gaussiana positiva em todos os pontos (como uma esfera) podem ser fabricadas com processos de conformação mecânica. Superfícies com curvatura gaussiana negativa (hiperbólicas) exigem técnicas especiais — dobra por moldes ou impressão 3D, por exemplo. Se você está projetando para manufatura, calcule a curvatura gaussiana antes de gastar horas detalhando o modelo. A segunda coisa: unir superfícies não planas com tolerância zero dá errado. Softwares CAD aceitam uniões com gaps de até 0,001mm sem reclamar. Isso funciona numa simulação. Quando você manda para a fabricação, a peça pode ter folgas reais de 0,05mm ou mais. Sempre verifique a continuidade G1 ou G2 nas junções usando ferramentas de análise de curvatura, não apenas olhando o visual.
Uma limitação importante que vale mencionar: malhas parametrizadas por elementos finitos para análise estrutural em geometrias altamente não planas frequentemente falham na convergência quando a razão de aspecto dos elementos ultrapassa 10:1. Se o seu modelo tem regiões de curvatura muito acentuada, refine a malha localmente nesses pontos antes de rodar a simulação. Caso contrário, o solver vai oscilar ou divergir, e você perde tempo depurando um erro que na verdade é puramente geométrico.
Recursos para quem quer começar
Para softwares gratuitos com bom suporte a superfícies NURBS, o FreeCAD é uma opção sólida. Ele usa o kernel OpenCASCADE por baixo e permite criar superfícies paramétricas com a Workbench PartDesign. Para quem quer algo mais simples e rápido, o Blender funciona bem para prototipagem visual, mas não é recomendado para engenharia de precisão devido à falta de restrições geométricas explícitas. Se o foco é análise e simulação, o Code_Aster acoplado ao Salome Platform oferece capacidades de elementos finitos para geometrias complexas sem custo de licença. Para quem trabalha com CAD industrial, o FreeCAD com a workbench Part pode atender projetos de média complexidade sem necessidade de software comercial.
O ponto de partida prático é simples: defina a geometria com curvas e superfícies paramétricas, valide a curvatura gaussiana em cada região crítica, faça uma malha de refinamento local nas áreas de alta curvatura, e só então exporte para fabricação ou simulação. Pular qualquer um desses passos é o que mais causa retrabalho.
