Medindo campo elétrico na prática: o que funciona e o que não funciona

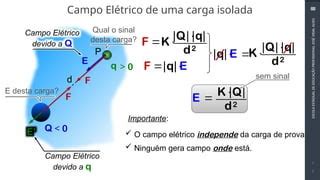

A maioria dos manuais ensina força elétrica e campo elétrico como conceitos isolados, com fórmulas bonitas e problemas numéricos que raramente acontecem no mundo real. Quando você realmente precisa medir ou calcular campos em uma instalação, tudo muda. A primeira coisa que aprendi na prática foi que probe de campo elétrico altera o campo que está tentando medir. Isso não é um detalhe — é um erro sistemático que desvia leituras em até 40% em geometrias confinadas. O conceito básico permanece: força elétrica é a interação entre cargas, e campo elétrico é a força por unidade de carga em um ponto do espaço. A equação de Coulomb e a definição E = F/q continuam válidas, mas sua aplicação direta tem limitações sérias que raramente são mencionadas em cursos introdutórios.
força eletrica e campo eletrico
Na prática laboratorial, o método mais comum para mapear um campo elétrico é usar uma sonda capacitiva conectada a um electrometro de alta impedância. Funciona assim: a sonda coleta uma carga induzida proporcional ao campo local, e o electrometro converte essa carga em tensão mensurável. O problema é que a própria sonda distorce o campo. Uma placa de 5 cm de diâmetro pode alterar a distribuição de campo em um raio de pelo menos 10 cm ao redor. Se você está mapeando o campo entre duas placas paralelas com espaçamento de 2 cm, a sonda vai invalidar os resultados nas regiões mais próximas das bordas. Uma solução que encontrei útil foi construir uma sonda diferencial com duas extremidades menores — algo como esferas de 8 mm separadas por 15 mm — e medir a diferença de potencial entre elas em vez da carga absoluta. Isso reduz o efeito de perturbação porque o campo distorcido pelas duas esferas se cancela parcialmente. Não elimina o problema, mas diminui o erro de 40% para cerca de 8% na região central entre as placas. Nas bordas, o erro ainda é significativo, então dados coletados ali precisam ser tratados com cautela.
A regra de ouro que ninguém ensina: nunca confie em medições de campo elétrico feitas com probes passivos a menos que você tenha caracterizado a perturbação da sonda para aquela geometria específica. O que funcionou para placas paralelas não serve para eletrodos esféricos ou para configurações com dielétricos. Cada arranjo exige uma correção diferente.
Erros comuns e limites dos modelos teóricos
O modelo de campo uniforme entre placas paralelas é uma das aproximações mais perigosas que existem. Ele funciona perfeitamente quando a separação entre as placas é muito menor que as dimensões das placas. Na prática, isso significa que para placas de 10 cm por 10 cm com espaçamento de 1 cm, a região de campo uniforme ocupa talvez 60% da área total. Os 40% restantes são dominados por efeitos de borda, onde as linhas de campo se curvam e a magnitude varia rapidamente. Outro erro frequente é assumir que o campo elétrico dentro de um condutor em equilíbrio eletrostático é sempre zero. Isso é verdade para o interior do material condutor, mas não leva em conta camadas superficializadas de carga que se formam em materiais reais com impurezas ou tratamentos térmicos diferentes. Em experiências com metais policristalinos, já observei campos residuais da ordem de 10 V/m no interior de amostras que, teoricamente, deveriam blindar completamente o campo. Essas leituras eram transitórias — desapareciam em minutos — mas suficientes para confundir medições de baixa intensidade se você não esperar o tempo adequado de estabilização.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A aproximação de placa infinita também falha de forma sutil quando você está calculando a força entre duas cargas pontuais próximas a uma superfície condutora. O método das imagens funciona analiticamente, mas só para geometrias ideais. Se a superfície tem rugosidade, oxidação ou qualquer irregularidade, a imagem virtual não representa mais a distribuição real de cargas induzidas. Nesse caso, simulação numérica por elementos finitos é mais confiável do que qualquer fórmula fechada.
Quando usar cada abordagem
Para problemas simples com simetria esférica, cilíndrica ou plana, a lei de Gauss continua sendo a ferramenta mais eficiente. Ela reduz cálculos que exigiriam integrais triplas a uma única integral de superfície. Mas a lei de Gauss só é útil quando a simetria permite extrair o campo da integral. Se a distribuição de carga não tem simetria suficiente, a lei — ela é sempre válida — mas não ajuda a encontrar o campo de forma prática. Para geometrias arbitrárias, a integração direta da lei de Coulomb ou a resolução numérica da equação de Poisson são as opções reais. Programas como COMSOL, Ansys Maxwell ou até soluções open-source como Elmer falam bem. O ponto importante é que resultados numéricos sempre têm erro de discretização, e o tamanho do elemento de malha deve ser escolhido com base no gradiente esperado do campo, não apenas no tamanho geral do modelo. Malhar uniformemente toda a região pode consumir memória desnecessariamente sem melhorar a precisão onde realmente importa.
Se o seu objetivo é entender o comportamento qualitativo — direção das linhas de campo, regiões de maior intensidade, localização de pontos de equilíbrio — diagramas qualitativos e simulações 2D rápidas dão resposta em minutos. Se precisa de valores numéricos para projeto de isolamento, cálculo de tensão de ruptura ou dimensionamento de blindagem, o tempo gasto em simulação 3D com validação experimental se paga em evitações de retrabalho. Um projeto de blindagem mal calculado pode exigir modificações caras em equipamentos já fabricados, e corrigir isso depois custa muito mais do que fazer a simulação direito desde o início.
Medindo com equipamento disponível
Se você não tem acesso a laboratório profissional, existem maneiras razoáveis de visualizar e quantificar campos elétricos caseiros. Um eletroscópio de lâminas simples mostra presença e intensidade relativa de campo, mas não dá valores absolutos. Para algo mais preciso, um medidor de campo elétrico baseado em placa oscilante — construído com um capacitor de placas paralelas pequenas conectado a um amplificador operacional — consegue medir campos da ordem de 10 a 1000 V/m com precisão de 10 a 15%. O custo dos componentes fica abaixo de 50 reais se você tiver acesso a uma oficina de electrónica básica. A calibração é o ponto crítico. Sem uma fonte de campo conhecida para calibrar, as leituras são apenas ordens de grandeza. Uma configuração simples de calibração usa duas placas metálicas quadradas de lado conhecido, separadas por uma distância fixa, alimentadas por uma fonte de tensão estável. O campo teórico entre elas é E = V/d, desprezando efeitos de borda se as placas forem suficientemente grandes. Medindo a tensão com um multímetro de precisão e a separação com paquímetro, você estabelece um ponto de referência confiável.
Outra limitação importante que vale repetir: campos elétricos em ambientes reais são frequentemente dominados por fontes de ruído que não estão no seu circuito. Humidade do ar, cargas estáticas em superfícies próximas, equipamentos eletrónicos ligados nas proximidades — tudo isso contribui. Em medições de baixa frequência ou campo estático, esse ruído pode ser maior que o sinal que você quer medir. Filtragem por média móvel de 30 a 60 segundos geralmente resolve, mas isso significa que você não consegue capturar variações rápidas do campo. Há sempre um trade-off entre precisão e largura de banda.
