Medindo forças de van der Waals na prática
Forças de van der Waals são interações fracas entre moléculas, e o problema é que elas existem em tudo o que toca o mundo real. Você as encontra quando tenta colar materiais não porosos, quando um adesivo não age como deveria, ou quando partículas nanométricas grudam umas nas outras sem motivo aparente. A maioria dos guias começa definindo o que são essas forças. Vou começar com o que acontece quando você tenta usá-las num projeto real.
O que são forças de van der waals e como calcular

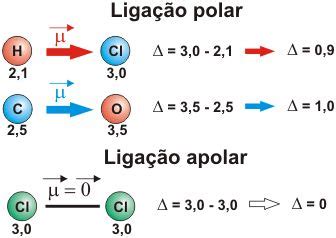

Forças de van der Waals englobam três tipos de interação: dipolo-dipolo, dipolo-dipolo induzido e dispersão de London. A componente de dispersão de London é a mais universal — ocorre entre todas as moléculas, polares ou não, porque flutuações eletrônicas temporárias criam dipolos instantâneos que induzem dipolos vizinhos. A energia de interação segue aproximadamente a relação de London: U = 3/4 · (·)/(4)² · (I·I)/(I+I) · 1/r, onde é a polarizabilidade, I a energia de ionização e r a distância entre as moléculas. O fator 1/r significa que a força cai absurdamente rápido com a distância. A 1 nanômetro de separação, a interação já é significativamente mais fraca do que a 0,5 nm. No dia a dia, o que importa mais é a energia superficial. Materiais com alta energia superficial — metais, vidro, cerâmica — interagem fortemente por van der Waals. Materiais de baixa energia superficial, como PTFE (Teflon) e polipropileno, praticamente não aderem por esse mecanismo. Isso explica por que colar PTFE é uma dor de cabeça conhecida na indústria há décadas.
Por que o cálculo teórico falha na maioria dos casos
Existem duas razões principais para isso. Primeiro, a equação de London assume moléculas isoladas no vácuo. Em superfícies reais, você tem rugosidade, contaminantes, óxidos, umidade e defeitos cristalinos. Segundo, a dependência 1/r torna o cálculo extremamente sensível à distância real de contato. Se duas superfícies têm rugosidade RMS de 10 nm, a distância efetiva entre os átomos das duas superfícies pode ser tão grande que as forças de van der Waals se tornam desprezíveis, mesmo que você as pressione com força. Uma coisa que poucos mencionam: a teoria de Hamaker. Quando você tem duas superfícies macroscópicas, integra-se a interação molecular sobre todos os pares de átomos, e o resultado é uma energia por unidade de área que decai como 1/d², onde d é a separação entre as superfícies. A constante de Hamaker H sintetiza todas as propriedades dos materiais envolvidos. Para dois materiais idênticos no vácuo, H 3/4 · n² · ² · I, onde n é o índice de refração e n² aproximadamente a constante dielétrica óptica. Valores típicos de H ficam entre 10² e 10¹ J. Parece pequeno, mas numa interface de 1 cm² com separação de 1 nm, a energia total chega a dezenas de mJ — suficiente para causar aderência perceptível.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um problema real que encontrei e como resolvi
Trabalhei num projeto de montagem de componentes microeletrônicos onde partículas de silício de cerca de 500 nm grudavam irreversivelmente no substrato de silício oxidado durante o transporte. A carga eletrostática era mínima — medimos menos de 10 mV de potencial residual. O que estava acontecendo eram forças de van der Waals atuando entre a partícula e a superfície, potencializadas pela presença de uma fina camada de água adsorbida que criava pontes capilares adicionais. A força de aderência medida experimentalmente era cerca de 3 a 5 vezes maior do que a prevista pela equação de Hamaker para superfícies secas. A solução que funcionou foi combinar três ajustes: reduzir a rugosidade da superfície de silício de Ra 2 nm para Ra 0,3 nm através de polishing químico-mecânico, aplicar um revestimento hidrofóbico de fluorossilano para eliminar as pontes capilares de água, e aumentar a pressão diferencial durante a limpeza com N stream para desalojar as partículas remanescentes. O custo do treatment de fluorossilano era baixo — cerca de R$ 2 por wafer — mas o ganho em rendimento foi de aproximadamente 15% nos primeiros três meses de implementação.
Dicas práticas para forças de van der waals em adesivos e revestimentos
Se você está trabalhando com adesivos estruturais, a chave é maximizar o contato íntimo. Adesivos de baixo módulo viscoelástico, como alguns silicones e poliuretanos, conseguem fluir e preencher microasperezas melhor do que adesivos rígidos como epóxis convencionais. O tempo de cura também importa: um epóxi de cura rápida forma uma rede rígida antes que o contato íntimo seja estabelecido, enquanto um silicone de cura lenta permite ajustamentos prolongados. A diferença de performance pode ser de 40% a 60% na resistência de adesão para a mesma área de contato nominal. Outro ponto negligenciado é a limpeza superficial. Óleos de usinagem, released agents de moldes e resíduos de manipulação formam camadas de alguns nanômetros que atuam como barreira física entre as superfícies. Uma limpeza com isopropanol seguida de plasma de ar ou oxigênio por 30 a 60 segundos restaura a energia superficial e permite que as forças de van der Waals atuem diretamente entre os materiais. Sem essa etapa, a adesão pode cair para menos de 20% do valor teórico.
Limitações e quando forças de van der Waals não ajudam
Forças de van der Waals são completamente insuficientes quando você precisa de adesão estrutural em temperaturas acima de 150°C para a maioria dos adesivos orgânicos, porque a energia térmica kT a essas temperaturas começa a competir com a energia de ligação. Também não funcionam bem entre materiais com constantes de Hamaker muito baixas — como polietileno de alto peso molecular contra si mesmo — onde a energia de adesão intrínseca pode ser menor que 0,01 J/m². Nesse caso, o tratamento por plasma, corona discharge ou primer químico não é opcional, é obrigatório. Em ambientes com alta umidade relativa acima de 70%, a formação de camadas de água adsorbida pode tanto aumentar quanto diminuir a adesão, dependendo da química superficial. Superfícies hidrofílicas como sílica pura veem sua adesão aumentar com a umidade devido às pontes capilares. Superfícies hidrofóbicas podem ter a adesão reduzida porque a água atua como camada de separação. Testar na condição real de uso é sempre mais confiável do que confiar em dados de laboratório em ambiente controlado.
