O guia direto sobre como calcular área de seção transversal
Você vai precisar disso quando for fazer orçamentos de terraplenagem ou acompanhamento de obra. A fórmula do setor circular ébasicamente uma forma de somar áreas triangulares a partir de uma coordenada central para fechar uma seção transversal qualquer. Não tem mágica. É geometria analítica aplicada, ponto.

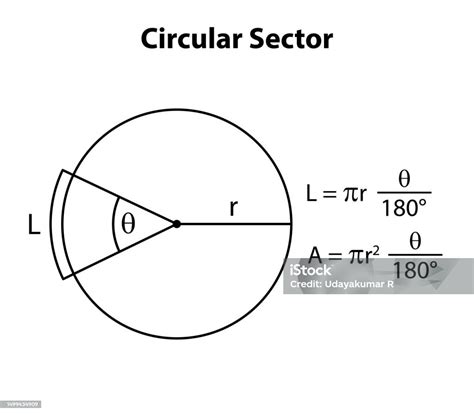

Como funciona a fórmula do setor circular na prática
O conceito é simples. Você tem uma linha do terreno natural e outra da projeto, e quer saber a área entre elas. A abordagem padrão pega um ponto central (geralmente no eixo da obra) e liga esse ponto a cada par de pontos da seção, formando triângulos. A área de cada triângulo é calculada pelo produto das coordenadas, somada algébricamente e dividida por dois. No final, o resultado dá a área da seção transversal em metros quadrados. Se a seção for fechada corretamente — ou seja, se o último ponto se conecta de volta ao primeiro — a conta fecha. Se não fechar, aparece um sinal negativo ou um valor absurdo no resultado, e você passa meia hora procurando onde errou.
A estrutura geral é: Área = (1/2) × (x_i × y_{i+1} x_{i+1} × y_i). O índice i avança ponto a ponto ao redor da seção. No Excel, isso vira uma planilha com colunas de distância e altura, uma coluna de produto cruzado, e uma soma no final dividida por dois. Leva cerca de cinco minutos para montar, depois fica reutilizável.
Quando a fórmula dá problema
O problema real aparece quando a seção não é convexa ou quando o eixo escolhido como referência fica fora da área. Já vi engenheiro usando o método num corte assimétrico com bermas intermediárias e o resultado veio com 40% de diferença em relação à medição por planilha do Cadline. A razão era que a coordenada do eixo estava posicionada de forma que dois dos triângulos formados "cruzavam" a linha do terreno, gerando áreas negativas que cancelaram parte do cálculo. A solução que eu uso hoje é dividir a seção em partes menores e aplicar o método separado para cada subseção, depois somar os resultados. Se a seção tiver mais de uma bermas, mais de um talude ou qualquer recuo, não force o cálculo em uma única malha. Separe em triângulos menores ao redor de um ponto interno, mesmo que isso dobre o número de linhas na planilha. O tempo que você perde na separação é menor que o tempo que gasta caçando erro numa área que não fecha.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Detalhe que ninguém comenta mas resolve 90% dos problemas
A ordem dos pontos importa. Você deve percorrer a seção sempre no mesmo sentido, seja horário ou anti-horário. Se alternar a direção enquanto registra os pontos, o sinal do resultado inverte e a área positiva vira negativa. No campo, isso é fácil de acontecer porque o topógrafo vai anotando conforme caminha pelo alinhamento. Antes de passar para a planilha, verifique se a sequência de pontos está coerente. Um teste rápido é checar se todos os produtos cruzados têm o mesmo sinal; se tiver mistura, recalcule a ordem. Outro detalhe prático: a unidade. Se as coordenadas estão em centímetros, a área sai em centímetros quadrados e você precisa dividir por dez mil para converter para metros quadrados. Eu já errei essa conversão duas vezes em projetos de rodovia e os volumes de corte ficaram com fator 100 errado. A planilha não avisa. Só o senso comum avisa.
Limitações que todo mundo esquece
O método assume que o terreno pode ser representado por segmentos retos entre os pontos de medição. Em terrenos muito irregulares, com variação de cotas a cada metro, a aproximação por triângulos grossos gera erro sistemático. Se a densidade de points for baixa — menos de um ponto a cada cinco metros em terrenos acidentados — a área calculada pode subestimar em até 8%. A correção é aumentar o número de pontos nas curvas de nível mais fechadas ou usar interpolação linear entre as cotas já medidas. Também não funciona bem quando a seção tem áreas ocoas, como galerias, valetas preenchidas ou cortes com paredes verticais que formam vazios. Nesse caso, calcule a área externa pelo método e subtraia as áreas internas separadamente. Misturar tudo na mesma malha gera resultados que parecem plausíveis mas estão errados.
Alternativa quando a seção é muito complexa
Se a seção tiver muitos recuos, múltiplas camadas de revestimento ou geomembrana com geometria irregular, o método tradicional vira dor de cabeça. Nesses casos, eu prefiro converter os pontos para um arquivo DWG e usar a função áREA do AutoCAD ou do Civil 3D. O tempo de modelagem é maior, mas o resultado é mais confiável e a diferença de tempo total costuma ser menor do que refazer a planilha três vezes por causa de erro de sinal. Para laudos e medições contratuais, o ideal é documentar o método usado e as premissas. Se o cliente ou o auditor questionar a área, você mostra a planilha, a sequência dos pontos e o teste de fechamento. Isso evita disputa de quantos metros quadrados foram executados.
O que eu faria diferente se começasse hoje
Criaria uma planilha padrão com validação de ordem dos pontos, conversão automática de unidades e alerta quando a soma dos produtos cruzados tiver sinais mistos. O custo inicial de meia hora para montar a planilha se paga na primeira medição em que ela evita um erro de cálculo. Na prática, esse tipo de estrutura reduz o tempo de apuração de seção de vinte minutos para cerca de quatro minutos, sem contar o tempo que se perde corrigindo erro posterior. A fórmula do setor circular continua sendo o método mais acessível quando você não tem software especializado ou quando precisa justificar o cálculo em documentação técnica. Ela não é perfeita, mas funciona dentro das limitações que eu descrevi. Conhecer essas limitações é o que separa um cálculo que fecha de um que parece fechado mas está errado.
