Entendendo as fórmulas da Lei de Ohm na prática

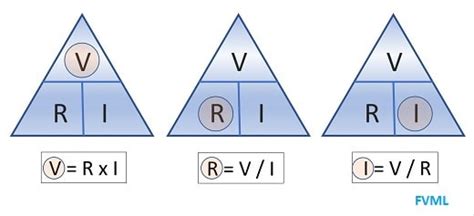

A maioria das pessoas aprende V = R x I e acha que isso é tudo o que precisa saber. O problema é que na vida real você raramente tem tensão, resistência e corrente todas disponíveis. Você vai estar olhando pra um circuito com dois valores conhecidos e tentando descobrir o terceiro, ou pior, entendendo por que o componente queimou quando o cálculo simples dizia que estava dentro da especificação. As fórmulas lei de ohm são basicamente três variações da mesma equação. A forma original é V = R × I, mas na prática você usa as rearranjos frequentemente: I = V / R e R = V / I. Parece óbvio até você tentar resolver um circuito real sem se perder.
fórmulas lei de ohm: o que você realmente precisa saber
Vou explicar pela ordem inversa do que todo material didático ensina, porque é assim que funciona no dia a dia. Você começa identificando o que quer encontrar. Se precisa saber a corrente que passa por um resistor, você usa I = V / R. Se precisa saber a tensão num ponto do circuito, usa V = R × I. Se precisa saber a resistência equivalente ou de um componente, usa R = V / I. Simples, mas tem uma armadilha que as pessoas sempre encontram. A armadilha é a unidade. Eu perdi uma tarde inteira num circuito de automação porque o fabricante do resistor especificava 4,7 k e eu usei 4,7 direto na calculadora sem converter para ohms. O resultado deu 1000 vezes menor que o correto e eu fiquei sem entender por que a corrente parecia absurda. Conversei com um colega mais velho que riu e disse que já tinha passado por isso. A regra prática é: sempre deixe a resistência em ohms, a tensão em volts e a corrente em ampères antes de qualquer conta.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Aqui vai um exemplo rápido. Você tem um LED alimentado por uma fonte de 12V. O LED precisa de 20mA e tem uma queda de 2V. Primeiro você subtrai: 12 - 2 = 10V que vão cair no resistor. Depois aplica I = V / R rearranjado como R = V / I. R = 10 / 0,02 = 500 ohms. Você compra um resistor de 470 ohms que é o padrão mais próximo, e pronto. Isso evita que o LED queime ou fique fraco demais. O que pouca gente explica é que a Lei de Ohm só vale para componentes ôhmicos, ou seja, aqueles cuja resistência não muda com a tensão ou corrente. Resistor de carbono, fio de cobre, essa coisa toda segue a lei normalmente. Mas um diodo não segue. Um transistor não segue. Um motor de DC também não. Se você tentar aplicar V = R × I num motor sem considerar a força contra-eletromotriz, o resultado vai estar completamente errado. No motor, a tensão aplicada menos a contra-eletromotriz, dividida pela resistência interna do enrolamento, é que dá a corrente real. Esse detalhe salvou meu projeto de um servo motor há dois anos quando o datasheet dizia uma corrente e a medição real era o triplo.
Outro ponto que os manuais deixam passar: temperatura. A resistência do cobre aumenta com a temperatura. Num circuito de potência, onde correntes altas aquecem os condutores, a resistência pode subir 10%, 15% ou mais dependendo do tamanho do fio e da ventilação. Se você projetou com a resistência em frio e o circuito opera em quente, a corrente real será menor que a calculada. Em alguns casos isso é irrelevante. Em outros, como em fontes chaveadas ou drivers de LED, essa diferença de 15% pode mudar a estabilidade do sistema. Para cálculos mais complexos com resistores em série e paralelo, você combina a Lei de Ohm com as regras de associação. Em série a corrente é a mesma em todos os componentes e a tensão se divide. Em paralelo a tensão é a mesma e a corrente se divide. A resistência equivalente de dois resistores em paralelo é dada por Rp = (R1 × R2) / (R1 + R2). Use isso antes de aplicar a Lei de Ohm para simplificar o circuito.
Se você precisa de uma tabela de referência rápida ou quer calcular de forma automatizada, existem planilhas e softwares gratuitos que montam a conta inteira. O cálculo manual é útil para entender o conceito, mas em projetos com dezenas de resistores e divisores de tensão, usar uma ferramenta evita erros de digitação e economiza tempo. Eu uso uma planilha simples com células travadas para as grandezas conhecidas e fórmulas linkadas para o restante. Leva dois minutos para montar e depois é só trocar os valores.
