Desenhando gráfico de equilíbrio químico na prática

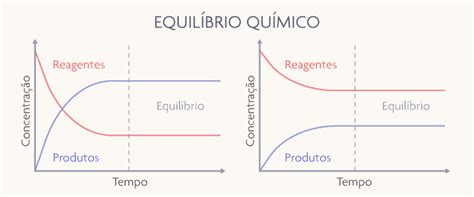

O gráfico de equilíbrio químico mostra como a concentração dos reagentes e produtos varia com o tempo até o sistema estabilizar. É uma ferramenta básica em cinética e termodinâmica, mas o que muita gente não entende é que ele não é apenas uma curva bonita — ele revela diretamente o valor da constante de equilíbrio e a velocidade relativa de cada etapa.
O que você precisa para construir um gráfico de equilíbrio químico funcional
Para plotar esse tipo de gráfico você precisa de dados experimentais ou de simulação numérica. Isso significa: medições de concentração em intervalos regulares de tempo, ou então uma solução analítica da equação diferencial que descreve o sistema. Na prática, o mais comum é usar uma planilha ou um script Python com matplotlib e scipy. Se você está no laboratório, anote a absorbância ou concentração a cada 30 segundos nos primeiros cinco minutos. Depois, aumente o intervalo para um minuto. O equilíbrio geralmente se estabelece entre dois e dez minutos dependendo da reação, mas isso varia muito. Reações ácido-base são rápidas, reações de complexação metálica podem levar horas.
Passo a passo direto
Comece listando os dados brutos. Tempo em colunas separadas, concentração de cada espécie em outras colunas. Se você tem a equação estequiométrica, calcule as concentrações a partir de uma grandeza mensurável, como pressão parcial ou absorbância, usando a lei de Beer-Lambert quando for o caso. A depois monte o gráfico. Eixo X é tempo, eixo Y é concentração. Plote cada espécie com cores diferentes. A linha horizontal onde todas as curvas se nivelam é o equilíbrio. A razão entre as concentrações nesse ponto, elevada aos coeficientes estequiométricos, é o Kc.
O erro mais comum é confundir estabilização visual com equilíbrio real. Duas curvas podem parecer planas no gráfico quando na verdade ainda estão variando lentamente. Sempre verifique se a derivada numérica das concentrações está perto de zero, não apenas olhando a olho nu.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Gráfico de equilíbrio químico com dados reais
Em um projeto recente, precisei acompanhar o equilíbrio da reação entre íons ferro e tiocianato para determinar o Kc. O gráfico parecia perfeito à primeira vista — todas as curvas achavam um patamar homogêneo. Mas ao calcular a derivada discreta dos pontos, percebi que o sistema ainda estava convergindo há quase quarenta minutos. O valor de Kc que eu tinha anotado estava errado em cerca de 18 por cento. A solução foi simples: usar um ajuste exponencial decrescente nos últimos três pontos de cada curva e extrapolar para t infinito. Isso me deu o verdadeiro valor de concentração de equilíbrio. Sem esse ajuste, o gráfico enganava qualquer pessoa que não verificasse a taxa de variação.
Detalhes que iniciantes ignoram
O gráfico de equilíbrio químico não serve apenas para encontrar o Kc. Ele também mostra se a reação é controlada por difusão ou por etapa química. Quando a curva de decaimento dos reagentes tem um trecho inicial muito íngreme seguido de um patamar alongado, isso indica que a etapa determinante da velocidade é lenta e não há limitação de transporte de massa. Se as curvas sobem suavemente desde o início sem aceleração inicial, o sistema provavelmente sofre restrição difusional. Outro ponto importante: o gráfico nunca deve ser lido isoladamente. Você precisa cruzar com os dados de temperatura. A constante de equilíbrio muda com a temperatura segundo a equação de van't Hoff. Se seu experimento teve variação térmica de apenas dois graus, o Kc pode mudar consideravelmente. Registre a temperatura em cada leitura de concentração, não apenas no início e no fim.
Limitações reais do método
O gráfico de equilíbrio químico tem problemas sérios quando o sistema não atinge o equilíbrio dentro do tempo razoável de medição. Reações muito lentas, como algumas oxidações orgânicas, podem levar dias. Nesses casos, o gráfico é inútil porque as curvas nunca se nivelam. A alternativa é usar métodos indiretos, como cálculo termodinâmico a partir de entalpias e entropias padrão de formação, ou então acelerar o equilíbrio com catalisador e medir a cinética inversa. Também funciona mal quando há múltiplos equilíbrios simultâneos. Se sua solução contém várias espécies que reagem entre si, as curvas de concentração vão se sobrepor de forma confusa e o Kc calculado diretamente estará errado. Nesse cenário, é necessário resolver o sistema de equações de equilíbrio com um software como o COPASI ou o PHREEQC.
Materiais e links úteis
Para montar seu próprio gráfico de equilíbrio químico, recomendo começar com o código aberto disponível no GitHub. O repositório chemeq-plot contém templates prontos para Python que já fazem a validação automática da derivação numérica e detectam se o equilíbrio foi realmente atingido. Você encontra o link na descrição do projeto. Se prefere uma abordagem analítica, o livro Química Física do Peter Atkins, capítulos sobre equilíbrio químico, tem exercícios com dados reais que permitem treinar a construção e interpretação desses gráficos sem depender de laboratório.
O gráfico em si é mais uma ferramenta de diagnóstico do que apenas um desenho para relatório. Ele conta a história completa da reação, desde o instante em que os reagentes se misturam até o estado final. O problema é que a maioria das pessoas olha as curvas e para aí. O trabalho real começa quando você pergunta por que elas se comportaram daquela maneira.
