Deformação elástica na prática
A lei de hooke é basicamente uma relação linear entre força e deformação em materiais que se comportam elasticamente. Quando você aplica uma carga numa mola ou num corpo sólido dentro do limite elástico, o deslocamento produzido é proporcional à força aplicada. A constante de proporcionalidade é o que chamamos de rigidez, ou constante elástica, e varia conforme o material e a geometria do objeto. No campo, a gente usa isso o tempo todo sem pensar muito. Engenheiro calcula deflexão de viga, dimensiona molas de suspensão, verifica se um eixo vai recuperar a forma original depois de carregado. O problema é que muita gente trata a equação como se fosse sagrada e esquece que ela tem condições claras de validade.
lei de hooke fórmula

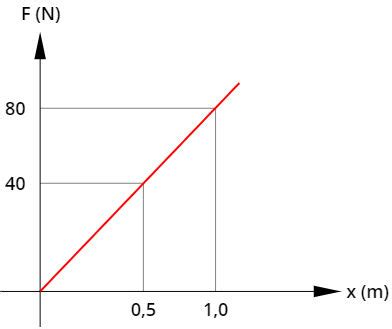

A expressão matemática é F = k · x. Força igual constante elástica vezes variação do comprimento. Fácil demais quando visto no papel. Na realidade, F é o esforço aplicado, k é a rigidez da mola ou do elemento estrutural, e x é a deformação, ou seja, a diferença entre o comprimento final e o comprimento inicial na direção da força. As unidades no SI ficam em Newtons para força, Newtons por metro para k, e metros para x. Tem gente que confunde essa equação com tensão e deformação específica. Não é a mesma coisa. A versão em termos de tensão normal envolve módulo de Young: = E · . Tensão igual módulo de elasticidade vezes deformação unitária. O primeiro parágrafo desta resposta cobre a forma com força e deslocamento, que é mais comum em problemas de molas. O segundo é a generalização para meios contínuos, usada em mecânica dos sólidos.
Um detalhe que aparece em exercícios mas nem sempre é explicado direito é que a constante k depende da geometria. Para uma barra retilínea submetida a tração ou compressão axial, k = E · A / L. Área da seção transversal dividida pelo comprimento, tudo multiplicado por E. Então uma barra mais grossa e curta é mais rígida, e uma barra mais fina e longa cede mais fácil. Isso significa que dois corpos feitos do mesmo material podem ter constantes diferentes simplesmente porque as dimensões são distintas. Eu já vi projeto de montagem que foi pra trás porque o engenheiro tratou o suporte como infinitamente rígido quando na verdade a deflexão era comparável à folga dos mancais. A lei de hooke avisa que a deformação existe e ela soma com as tolerâncias do conjunto. Se o cálculo da mola principal ignora a flexão do suporte, o sistema inteiro fica fofoqueiro e o resultado real não bate com o esperado.
Limites e armadilhas
O grande problema é o limite de proporcionalidade. A lei de hooke só vale até esse ponto. Passou dele, a curva força versus deslocamento desfia e você entra numa zona onde a deformação não é mais linear. Antes mesmo de chegar no limite de proporcionalidade, existe o limite elástico, que é o ponto até onde o material recupera totalmente a forma original quando a carga é retirada. Entre esses dois valores pode ter uma pequena região não-linear que a maioria dos manuais ignora, mas que aparece em ensaios reais. Depois do limite elástico vem o escoamento, a strain hardening, o estreitamento e a fratura. Ninguém usa a lei de hooke nessa sequência. Ela é válida só na primeira parte, a faixa verde do gráfico. Materiais como alumínio e certos aços de alta resistência têm patamares de escoamento pouco definidos. Nesses casos, define-se o limite de cedência mediante uma deformação residual convencional, geralmente 0,2 por cento. O relatório de ensaio traz esse valor, e o cálculo de projeto deve usar o módulo de Young extraído da parte linear da curva.
Uma pegadinha comum é esquecer que a direção da força precisa estar alinhada com a direção da deformação que está sendo medida. Em tração uniaxial, tudo certo. Em torção, a constante adequada é a rigidez torcional, que depende do módulo de cisalhamento e do momento polar de inércia. Se você aplicar a fórmula linear direta num eixo sob torque, o resultado vai dar errado porque a deformação relevante é angular, não linear. Outro erro frequente é usar k como se fosse fixo para qualquer amplitude. Em molas helicoidais de fio circular, a rigor, há uma correção de curvatura do fio, representada pelo fator de Wahl, que modifica a rigidez efetiva quando a razão entre diâmetro do fio e diâmetro do núcleo é pequena. Molas com índice baixo, digamos abaixo de seis, têm influência geométrica significativa. Ignorar isso em projetos de alta carga acelera a fadiga e gera deslocamentos maiores que o previsto.
Cálculo em situações reais
Vamos a um exemplo prático. Suponha uma mola helicoidal com constante k de quatrocentos newtons por metro. Se você aplicar uma força de oitenta newtons e estiver dentro do regime elástico, o alongamento será de vinte centímetros. Seta dezoito. Se dobrar a força para cento e sessenta newtons, o alongamento dobra para quarenta centímetros, desde que o limite proporcional não seja ultrapassado. A linearidade garante essa proporcionalidade direta. Em engenharia civil, costuma-se tratar lajes e vigas com a versão tensional. Uma viga de concreto armado tem comportamento não-linear mesmo antes do fissuramento, devido à microestrutura do material. Por isso, em serviços normais, muitos cálculos aproximam o módulo de elasticidade do concreto por valores reduzidos, como Ecs = 5600 · sqrt(fc), onde fc é a resistência característica em megapascals. A relação ainda segue uma proporcionalidade, mas com um E eficiente que já incorpora efeitos de fluência e microtrincas iniciais.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na mecânica dos veículos, suspensão independente usa molas cuja constante é escolhida para combinar com a cinemática do pivô e a massa suspensa. Rigidez demasiadamente alta transmite mais irregularidades do piso para a carroceria. Rigidez baixa causa mergulho excessivo na frenagem e transferência de carga indesejada na curva. O ajuste final depende também do amortecedor, que não entra na lei de hooke porque dissipa energia em vez de armazená-la. Uma situação específica que encontrei foi o dimensionamento de uma junta roscada onde a flange metálica cedia cerca de três décimos de milímetro sob pré-tensão. O cálculo inicial considerava o parafuso sozinho, mas a deformação da flange reduz a rigidez equivalente do conjunto. A rigidez global fica menor que a do parafuso isolado, o que significa menos retenção de carga externa por unidade de deslocamento. O remendo foi modelar a flange como uma mola em paralelo, somar as compliâncias e refazer o fator de carregamento. Isso mudou a previsão de folga em serviço e evitou afrouxamento prematuro.
Quando a linearidade quebra
Materiais poliméricos, borrachas e compostos com matriz orgânica frequentemente apresentam histerese viscoelástica. A curva de carregamento não coincide com a de descarregamento. Parte da energia é dissipada como calor. Nesse regime, a lei de hooke clássica não se aplica, e usa-se módulos complexos ou modelos de Maxwell e Kelvin-Voigt para capturar dependência temporal e frequência da resposta. Também existe o caso de grandes deformações. A fórmula F = k · x assume deslocamentos pequenos em relação às dimensões iniciais. Se o alongamento for uma fração relevante do comprimento, a geometria muda de forma não desprezível, e a rigidez efetiva varia com a posição. Molas de correia dentada, diafragmas elastoméricos e juntas pneumáticas entram nessa categoria. A abordagem correta passa por integração de forças elementares ou métodos numéricos.
Há ainda a questão da temperatura. O módulo de Young diminui com o aumento da temperatura na maioria dos metais. Para aços estruturais, a redução pode passar de quinze por cento em temperaturas elevadas, o que compromete a rigidez calculada com base em valores à temperatura ambiente. Projetos de fornos, turbinas e trocadores de calor precisam corrigir E para a faixa térmica de operação. Ignorar essa dependência já causou trincas em suportes de tubulação que ficaram abaixo do especificado.
Uso em laboratório e medição
A determinação experimental de k pode ser feita com balança e massas conhecidas, medindo o alongamento com paquímetro ou extensômetro. Um procedimento simples consiste em carregar progressivamente a mola, registrar força e deslocamento, descargas também, e plotar o gráfico. A inclinação da porção linear inicial fornece k. A área sob a curva de carregamento representa a energia elástica armazenada, igual a metade vezes k vezes x ao quadrado. Erros comuns incluem leitura sem zerar o comprimento livre, atrito nos guias de carga que mascar a força aplicada, e vibração que oscila o ponteiro. Em ensaios de alta precisão, usam-se células de carga calibradas e extensômetros de deformação aderidos à superfície, que dão resolução na ordem de microdeformação. Com esses instrumentos, é possível mapear a transição da região linear para o escoamento em tempo real.
Outro ponto prático é a diferença entre rigidez estática e dinâmica. A constante k medida em condições estáticas pode variar quando o sistema é excitado periodicamente, especialmente se houver não-linearidades geométricas ou de contato. Em suspensões de máquinas rotativas, a rigidez aparente depende da frequência de excitação e do amortecimento interno do material. Um ensaio dinâmico com analisador de vibrações entrega o módulo complexo e a perda tangente, informações que o teste estático simples não mostra. Se o objetivo é apenas estimar comportamento próximo ao serviço, o modelo linear funciona bem e economiza tempo. Para casos críticos, como recipientes sob pressão cíclica, elementos de fixação em estruturas sísmicas e molas de válvulas de motores de alta rotação, vale a pena complementar com ensaio real ou simulação por elementos finitos. A teoria dá o caminho inicial, mas a prática costuma impor correções que só aparecem quando o equipamento está montado e carregado.
O essencial é entender que a lei de hooke é uma aproximação útil, não uma verdade absoluta. Ela descreve corretamente uma faixa limitada de resposta elástica linear. Dentro dessa faixa, cálculos são diretos e confiáveis. Fora dela, ou quando parâmetros geométricos, térmicos e materiais variam significativamente, a fórmula precisa ser adaptada, substituída ou validada experimentalmente. Conhecer os limites é o que separa um dimensionamento que funciona de um que falha no primeiro ciclo de carga real.
