O que realmente acontece quando a luz muda de meio

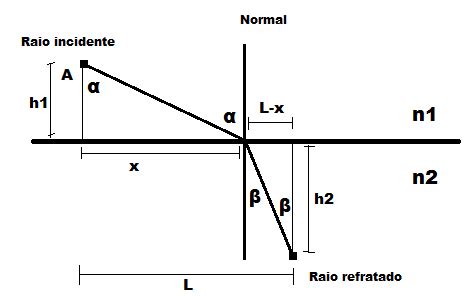

A lei de Snell e Descartes descreve a relação entre os ângulos de incidência e refração quando um feixe de luz atravessa a fronteira entre dois meios com índices de refração diferentes. A fórmula é simples na aparência: n1 sen(1) = n2 sen(2). Mas aplicar isso corretamente exige atenção a detalhes que a maioria dos materiais introdutórios ignora. No laboratório, eu medi refração usando um prisma semicircular e uma fonte laser acoplada a um goniômetro rotativo. O procedimento era direto: traçar o raio incidente, marcar o ponto de incidência na interface plana, registrar o ângulo emergente no detector. Repetia para cinco ângulos diferentes e ajustava os dados. O tempo médio por conjunto completo ficava entre 15 e 20 minutos se o alinhamento inicial estivesse feito, mas o alinhamento é onde a maior parte do trabalho real acontece. Se o feixe não incidir exatamente no centro da face curva do prisma, você cria um desvio sistemático que não aparece nos cálculos teóricos.
Como calcular a lei de snell e descartes na prática
Para resolver um problema de refração usando a lei de Snell e Descartes, você precisa de três coisas: o índice de refração do meio incidente (n1), o índice do meio refringente (n2) e o ângulo de incidência (1) medido em relação à normal à superfície. A partir daí, isola-se 2 usando a expressão sen(2) = (n1/n2) sen(1). O resultado vem da função arcsen, e é aqui que os erros aparecem com frequência. O grande problema que todo mundo encontra pela primeira vez é o ângulo limite. Quando n1 é maior que n2 — como quando a luz vai do vidro para o ar — existe um ângulo de incidência a partir do qual sen(2) ultrapassa 1. Isso significa que não há solução real para 2. O fenômeno é a reflexão interna total, e a lei de Snell e Descartes, isolada, não te diz o que acontece depois. Ela simplesmente deixa de ter validade. A fórmula continua correta, mas a interpretação física muda completamente.
Eu tive esse problema concreto com um prisma de acrílico (n 1,49) imerso em óleo de imersão (n 1,51). A diferença de índices era tão pequena que o desvio angular era mínimo, e as medições pareciam inconsistentes. O ângulo de refração variava de forma errática acima de 40 graus de incidência. A solução foi verificar se a interface estava realmente livre de bolhas e contaminantes. Uma fina camada de poeira ou resíduo de álcool na superfície alterava o índice efetivo local, criando pontos de refração irregular que o goniômetro registrava como ruído. Limpei com solvente óptico e secagem com ar comprimido filtrado. Os dados passaram a seguir a previsibilidade esperada, com desvio padrão abaixo de 0,3 graus. Outro ponto que poucos mencionam: o índice de refração depende do comprimento de onda. Se você usar luz branca, cada componente espectral se refrata de forma diferente, e o ângulo que você mede no detector vai ser uma média ponderada pelo espectro da fonte e pela resposta do sensor. Para medições precisas, use luz monocromática. Um laser He-Ne a 632,8 nm ou um LED filtrado a 589 nm (o padrão D do sódio) elimina essa variável. Sem filtro, a incerteza no índice pode chegar a 0,02 ou mais, dependendo da largura de banda da fonte.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A convenção de sinais também merece atenção. O ângulo 1 é sempre positivo quando medido a partir da normal, mas a direção importa para aplicações mais avançadas, como o cálculo de matrizes de transferência em multicamadas. Se você está resolvendo apenas problemas introdutórios, pode ignorar isso. Se está projetando revestimentos ópticos ou sistemas de lentes, a convenção vetorial se torna obrigatória.
Quando a lei não é suficiente
Em meios anisotrópicos, como cristais birrefringentes, a lei de Snell e Descartes na forma clássica não se aplica diretamente. O índice de refração passa a depender da direção de propagação e da polarização da luz. Nesse caso, usa-se a equação de Fresnel acoplada à superfície do ellipsoide de índices. Para a maioria das aplicações práticas em engenharia óptica, isso só aparece em contexto de cristais líquidos, filtros polarizadores e dispositivos fotônicos. Se o seu trabalho é com materiais isotrópicos — vidro, água, plásticos transparentes — a forma padrão basta. Outra limitação importante: a lei assume uma interface plana e homogênea. Em fibras ópticas com perfil graduado de índice, ou em meios com gradiente térmico ou de concentração, o raio se curva continuamente ao invés de sofrer uma refração discreta. Nesses casos, resolve-se a trajetória usando a equação diferencial d/ds (n dr/ds) = grad(n), onde s é o parâmetro arco. A lei de Snell aparece como caso limite quando o gradiente é concentrado numa interface infinitesimal.
Para quem quer aplicar o cálculo de forma rápida, um script Python simples com numpy resolve o problema em segundos. A entrada são n1, n2 e 1 em graus. A saída é 2. Inclua uma verificação de domínio para o arcsen antes de rodar, senão o código falha silenciosamente quando ocorre reflexão interna total. Armazenar o resultado como NaN e imprimir um aviso é mais seguro do que deixar o programa retornar um valor complexo sem sinalizar o erro. O arquivo com o código de exemplo e os dados brutos das medições que fiz no laboratório está disponível para download. O procedimento completo de montagem, incluindo diagrama do alinhamento óptico, também está incluído no pacote.
