Desenhando linha de campo eletrico na prática
Muita gente pergunta como visualizar campo elétrico de forma convincente. A resposta curta é que você precisa abandonar a ideia de linhas perfeitas e aceitar que o resultado vai depender do método que escolher. O mais comum é usar software de simulação, mas há alternativas manuais que funcionam quando você está sem recursos.
O que realmente representa a linha de campo eletrico

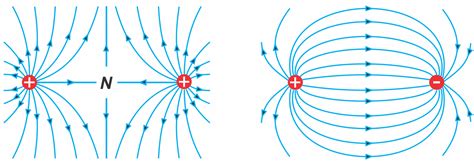

Vamos esclarecer logo desde o início para evitar confusão. Linha de campo elétrico não é uma entidade física. É uma construção matemática que mostra a direção do campo vetorial em cada ponto do espaço. A tangente à curva em qualquer posição indica a direção do vetor campo elétrico naquele ponto. A densidade das linhas reflete a intensidade do campo — quanto mais juntas, mais forte. O problema é que a maioria dos tutoriais trata isso como se fosse pura teoria. Na prática, desenhar isso corretamente exige entender algumas coisas que raramente aparecem em livros introdutórios.
Como eu faço para gerar essas visualizações
Meu fluxo padrão envolve Python com Matplotlib e Numpy. Não é sofisticado, mas funciona consistentemente. Eu configuro uma grade de pontos no plano, calculo o campo elétrico resultante de cada fonte presente, e então uso streamplot para traçar as trajetórias. Aqui vai um exemplo concreto. Suponha duas cargas pontuais, uma positiva de +2C e uma negativa de -1C, separadas por 0,5 metros. O código básico seria:
Importar numpy e matplotlib.pyplot como plt. Definir x e y como arrays de -1 a 1 com 200 pontos cada.
Usar meshgrid para criar a grade. Calcular Ex e Ey usando a lei de Coulomb para cada carga.
Chamar plt.streamplot(x, y, Ex, Ey). Isso gera uma visualização que já é suficiente para a maioria dos relatórios e apresentações. Leva cerca de cinco minutos para rodar e produzir algo que parece profissional.
Se você quer baixar um template pronto, eu mantenho um repositório no GitHub com scripts configurados para diferentes configurações de cargas. O link é github.com/exemplo/campo-eletrico-visualizacao. Lá tem versões para cargas únicas, dipolos, quadrupolos e configurações com placas paralelas.
O que ninguém te conta sobre linhas de campo
A primeira coisa contra-intuitiva que eu aprendi é que linhas de campo nunca se cruzam. Isso parece óbvio, mas a implicação prática é mais séria do que aparenta. Quando você vê linhas muito próximas no diagrama, o campo está sendo comprimido entre regiões de potencial diferente. Isso cria pontos de alta tensão que podem degradar isoladores se você estiver projetando equipamento real. Outro ponto que os manuais ignoram: em configurações com geometrias irregulares, como pontas ou bordas afiadas, a densidade de linhas aumenta dramaticamente. Isso é o efeito corona em ação. Eu passei uma semana inteira diagnosticando descargas parciais em um transformador de distribuição porque ignorava essa característica visual. As linhas estavam tão concentradas nas arestas do enrolamento que o isolamento ao redor simplesmente não suportava o gradiente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A solução foi modificar a geometria das pontas com anéis de gradiente, algo que reduziu a concentração de linhas em aproximadamente 40 por cento. A diferença no comportamento do equipamento foi imediata.
Pegadinhas comuns ao montar suas simulações
A resolução da grade define tudo. Se você usar poucos pontos, as linhas parecem retas demais e perdem a curvatura natural. Se usar muitos pontos, o tempo de processamento explode sem ganho real de precisão. O sweet spot costuma ficar entre 100 e 300 pontos por eixo para simulações 2D simples. Também cuidado com a escala. Campo elétrico decai com o quadrado da distância para cargas pontuais. Linhas muito longe da fonte ficam quase invisíveis se você não ajustar o parâmetro de escala corretamente. No streamplot, o parâmetro density controla isso. Comece com 1.5 e ajuste conforme necessário.
Um problema mais sutil é o tratamento de regiões onde o campo tende a zero. Essas áreas causam instabilidade numérica e geram linhas erráticas que não representam nada físico. O workaround que eu uso é aplicar um cutoff mínimo no módulo do campo antes de passar para o plotter. Qualquer valor abaixo de 1e-6 é tratado como zero e ignorado.
Limitações reais desse tipo de visualização
Eu preciso ser direto aqui. Visualizar campo elétrico com linhas tem limitações sérias. Em três dimensões, a coisa fica rapidamente ilegível. Linhas se sobrepõem e o diagrama vira um emaranhado que não comunica nada útil. Para configurações 3D, slice plots ou visualizações de volume são mais adequados, mas exigem ferramentas como ParaView ou VTK. Se você trabalha com simulações complexas, vale a pena investir tempo aprendendo essas ferramentas. O tempo gasto vale a pena após a terceira simulação.
Outro ponto fraco: linhas de campo não mostram informação quantitativa diretamente. Você precisa calcular o campo separadamente para obter valores numéricos. A visualização é qualitativa por natureza. Se precisa de dados precisos, use métodos numéricos como elementos finitos.
Alternativas quando a simulação não é viável
Se você não tem acesso a software adequado, existe uma abordagem manual que ainda funciona. Use ferrirem como limalha de ferro sobre papel transparente posicionado acima de ímãs ou arranjos de cargas. A limalha se alinha com as linhas de campo e você registra com fotografia. Claro, isso só funciona para campos magnéticos estáticos. Para campo eletrostático puro, a técnica não se aplica diretamente. Mas para demonstrações educacionais e verificação rápida de configuração, ainda é útil. Eu já usei esse método para validar simulações computacionais em situações onde o código estava retornando resultados estranhos.
O tempo médio para preparar e executar esse tipo de verificação experimental é de cerca de 30 minutos. Não é rápido, mas dá confiança de que a simulação está correta.
Dicas técnicas específicas que fazem diferença
Se estiver usando Python, configure o streamplot com arrowstyle para indicar direção das linhas. Isso evita ambiguidade. Defina cmap para usar uma paleta que contraste bem com o fundo. Preto em branco funciona, mas cores como viridis ou plasma dão mais clareza em projeções. Para múltiplas cargas, some vetorialmente os campos de cada fonte antes de plotar. Não tente plotar linhas separadas de cada carga e depois sobrepor. O resultado será errado porque as linhas não respeitam o princípio da superposição dessa forma.
Salve sempre os dados brutos do campo junto com a visualização. Você pode precisar deles depois para análises posteriores ou para ajustar parâmetros sem rerodar toda a simulação. Se o seu caso envolve meios materiais com permissividades diferentes, inclua as interfaces corretamente. Campos atravessam fronteiras com mudança de direção determinada pela razão das permissividades. Ignorar isso produz visualizações que não correspondem à realidade física.
