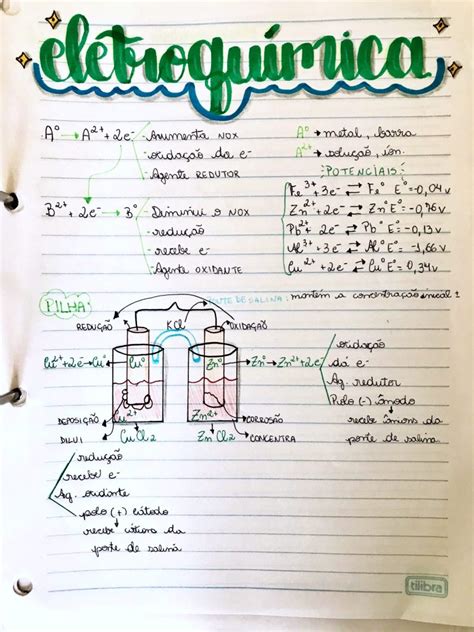

Como montar um mapa mental sobre eletroquímica que realmente funciona
A maioria dos mapas mentais de eletroquímica que vejo feitos por alunos e profissionais junior simplesmente empilha definições sem mostrar como os conceitos se conectam. O resultado é um desenho bonito que não ajuda em nada na hora de resolver um problema real. Eletroquímica não é um conjunto de fórmulas isoladas. É uma rede de relações entre termodinâmica, cinética e transporte de massa, e o mapa precisa refletir isso. Vou explicar como eu construo o meu. Começo pela célula eletroquímica em si, porque é o ponto onde tudo acontece. Desenho o ânodo e o cátodo no centro, conectando-os com setas que indicam o fluxo de elétrons pelo circuito externo e o fluxo de íons pela ponte salina ou membrana. Isso parece óbvio, mas é exatamente esse nível de detalhe que separa um mapa útil de um que é apenas um gráfico decorativo.
Mapa mental sobre eletroquímica: a estrutura que eu recomendo
O primeiro nó que eu coloco é a diferença de potencial. A equação de Nernst fica logo abaixo, mas não como uma fórmula solta. Eu escrevo o raciocínio por trás dela. O potencial muda quando a concentração muda. Isso é tudo. Quando o aluno entende que a equação de Nernst é apenas uma consequência direta do equilíbrio termodinâmico, ele para de tentar decorá-la e começa a aplicá-la corretamente. Ao lado, eu conecto a corrente elétrica. Aqui é onde a maioria erra. Potencial não é corrente. Um potenciostato controla o potencial e mede a corrente. Um amperostato faz o oposto. No mapa, eu separo esses dois ramos claramente. Uma vez passei duas horas corrigindo a análise de um estudante que tinha colocado a lei de Faraday conectada diretamente ao potencial de redução padrão, como se uma coisa determinasse a outra. Não determina. A lei de Faraday liga carga a quantidade de matéria. O potencial liga termodinâmica à espontaneidade. São eixos diferentes.
O terceiro ramo crítico é a cinética eletroquímica. A equação de Butler-Volmer merece seu próprio espaço no mapa, conectado tanto ao sobrepotencial de ativação quanto à densidade de corrente de troca. Eu sempre deixei claro, com uma nota lateral, que o sobrepotencial é o preço que se paga para acelerar uma reação que, em equilíbrio, andaria para frente e para trás na mesma velocidade. Quando chego em fenômenos de transporte, eu separo migração, difusão e convecção. Migração é movimento por campo elétrico. Difusão é movimento por gradiente de concentração. Convecção é movimento mecânico do fluido. Em células reais, os três acontecem simultaneamente. No mapa, eu desenho as três setas saindo do eletrólito, cada uma com sua equação correspondente, mas eu adiciono uma observação prática: em soluções com excesso de eletrólito de suporte, a migração pode ser desprezada. Isso economiza tempo em cálculos e evita confusão conceitual.
Aplicações práticas no mapa
Corrosão recebe um nó próprio conectado à anodização e à proteção catódica. Muitos estudantes tratam corrosão como um tópico separado da eletroquímica básica. Não é. Corrosão é uma célula galvanica acidental que ocorre em superfícies metálicas. O mapa precisa mostrar isso explicitamente, ligando o conceito de pares anódicos e catódicos microestruturais. Baterias e células a combustível ficam em outro bloco. Aqui a distinção importante é entre célula primária e secundária. Célula primária não pode ser recarregada porque as reações são irreversíveis nas condições operacionais. Célula secundária permite reversibilidade. Eu coloco isso como uma bifurcação no mapa, com exemplos concretos de cada lado. Ligações de lítio em polímeros ficam do lado das primárias. Baterias de chumbo-ácido e íon-lítio vão para as secundárias.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Electrossíntese e eletrocatálise merecem um nó mais avançado. A seletividade eletroquímica é um conceito que poucos mapas mencionam, mas que é essencial para quem trabalha com síntese orgânica eletroquímica. O potencial aplicado determina quais espécies são oxidadas ou reduzidas, e controlar isso com precisão é o que diferencia um processo viável de um processo que gera principalmente subprodutos indesejados.
Erros comuns que eu vejo todo dia
Um erro frequente é colocar o potencial padrão de redução junto com a constante de equilíbrio sem mostrar a relação matemática entre eles. G° = -nFE° e G° = -RT ln K são a mesma equação escrita de duas formas. No mapa, isso vira uma linha de conexão direta. Quando o aluno vê isso visualmente, a memorização cai e a compreensão sobe. Outro erro crônico é não distinguir claramente entre força eletromotriz e diferença de potencial sob carga. A fem é medida em circuito aberto. Sob carga, a queda ôhmica e os sobrepotenciais reduzem o potencial efetivo. Eu costumo adicionar uma linha tracejada no mapa chamada "queda de tensão real" que mostra onde a energia perdida se distribui entre resistência ôhmica, ativação e concentração.
Tem também o caso clássico de confundir ânodo e cátodo entre células galvânicas e eletrolíticas. O ânodo sempre é o local de oxidação, independente do tipo de célula. O cátodo sempre é redução. O que muda é qual eletrodo é positivo e qual é negativo. Esse o que mais gera confusão em provas. No meu mapa, eu escrevo essa definição duas vezes, uma para cada tipo de célula, e conecto ambas ao mesmo nó central de oxidação e redução.
Dica prática de construção
Eu sempre começo o mapa em uma folha A3 em branco, sem tópicos pré-definidos. Eu escrevo primeiro o que eu sei, depois identifico os buracos. Os buracos são os lugares que precisam de pesquisa. Esse método leva cerca de 40 minutos na primeira vez, mas elimina completamente a necessidade de refazer o mapa depois. Quem começa com um esqueleto pronto geralmente descobre, uma semana depois, que está faltando um conceito inteiro e precisa reconstruir tudo. Para quem quer um arquivo pronto para estudar, existem vários modelos disponíveis gratuitamente online. O formato que eu uso normalmente é em software de mapas mentais como o FreeMind ou o MindMeister, mas qualquer ferramenta que permita hiperlinks entre nós funciona bem. O importante não é a ferramenta, é a estrutura lógica. Um mapa feio com conexões corretas vale mais que um mapa bonito com conexões inventadas.
Eletroquímica é um dos tópicos mais enganosos da química porque parece simples até você tentar calcular o potencial de uma célula com atividade diferente de 1 mol/kg. Aí a coisa complica rápido. O mapa mental serve exatamente para evitar esse desespero último antes da prova ou do trabalho prático. Se você construiu o mapa direitinho, a solução aparece quase automaticamente.
