Criar um mapa mental sobre pilhas é mais simples do que a maioria dos professores admite
O problema é que quando alguém pede um mapa mental sobre pilhas, na prática a pessoa quer um resumo visual que sirva para estudar ou apresentar, não um documento academicamente perfeito. Eu já fiz dezenas desses com alunos do ensino médio e até em treinamentos técnicos. A diferença entre um que funciona e um que vira papelo encrostado de anotações está quase toda na estrutura.
O que você realmente precisa mapear sobre pilhas

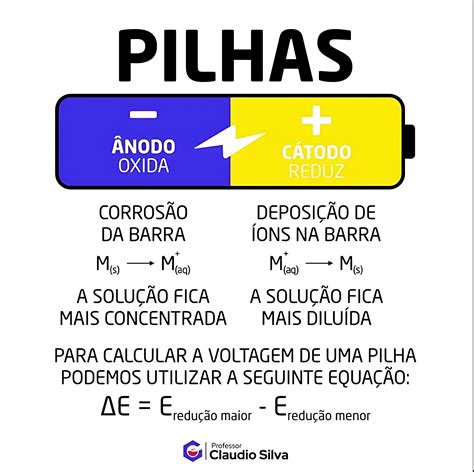

Um mapa mental sobre pilhas precisa cobrir, no mínimo, os elimentos que se repetem em qualquer avaliação ou contexto prático. Comece pelo conceito central: pilha é um dispositivo que converte energia química em energia elétrica por meio de reações de oxirredução espontâneas. Isso parece óbvio, mas é a base de tudo. Se o nó central estiver mal definido, o resto do mapa vai virar uma coleção de frases soltas. A partir daí, desdobre três ramos principais. O primeiro é a constituição. Cada pilha tem dois eletrodos, o ânodo e o cátodo, separados por um eletrólito. O ânodo é onde ocorre a oxidação, o cátodo é onde ocorre a redução. O eletrólito conduz íons. Sem isso, não há circuito interno. A maioria dos mapas que vejo periga aqui porque colocam "pilha de Daniell" como se fosse um tipo genérico, quando na verdade é um modelo específico de pilha wet cell que serve de referência, não como categoria universal.
O segundo ramo é o funcionamento. Elétrens fluem do ânodo para o cátodo pelo circuito externo. Íons movem-se pelo eletrólito para compensar a carga. A diferença de potencial entre os eletrodos define a tensão da pilha. O potencial padrão de redução de cada-reação determina quem oxida e quem reduz. Se você inverter isso, o mapa fica cientificamente errado. Não é detalhes menores, é a espinha dorsal do raciocínio. O terceiro ramo é a classificação. Pilhas primárias, como a de zinco-carbono e a alcalina, são descartáveis. Pilhas secundárias, como chumbo-ácido e íon-lítio, são recarregáveis. Células a combustível, como as de hidrogênio, diferem das baterias porque os reagentes são alimentados continuamente de fora. Separar isso evita confusão comum: pilha não é sinônimo de bateria. Bateria é o conjunto de pilhas ou células ligadas em série ou paralelo.
Um quarto ramo vale a pena se o objetivo for aplicado. Aplicações práticas, custo, impacto ambiental e reciclagem. Pilha alcalina tem zinco e dióxido de manganês. Pilha de lítio tem composições variadas dependendo da química. Reciclagem de pilhas de chumbo-ácido tem taxa de recuperação alta, perto de 99% em operações formais. Reciclagem de pilhas alcalinas domésticas ainda é baixa no Brasil por falta de infraestrutura adequada. Isso é informação que aparece em questões reais e em debates sobre descarte. Quando eu montava esses mapas com alunos que estavam desesperados para aprovar prova de química, eu percebi algo que muitos materiais didáticos ignoram. A maioria dos livros mostra o potencial padrão como algo fixo e esquecem de mencionar que o potencial real depende da concentração dos íons no eletrólito. A equação de Nernst explica isso, e colocar uma nota no mapa dizendo que concentração afeta a tensão evita que o aluno erre questões que tentam pegá-lo nesse detalhe. Foi o que aconteceu comigo em uma correção de exercícios onde um aluno marcou como erro a afirmação de que uma pilha mantém tensão constante durante o uso. A resposta correta era que a tensão cai conforme os reagentes se esgotam e a concentração muda. Alunos que tinham esse aviso no mapa acertaram a questão sem Hesitar.
Como montar na prática
Eu costumo recomendar começar com papel e caneta mesmo, antes de qualquer ferramenta digital. Você gasta cerca de dez minutos desenhando os ramos principais e identifica o que falta muito mais rápido do que gastando trinta minutos ajustando caixas num programa. Quando o conteúdo estiver claro, passa para o formato digital. Ferramentas como o CmapTools, MindMeister ou até o Draw.io funcionam bem. O Draw.io é gratuito e não exige cadastro, o que reduz o atrito inicial. A regra prática é manter no máximo cinco ramos de primeiro nível a partir do centro. O cérebro humano processa mapas com muitos nós de forma fragmentada. Cinco é um número que permite legibilidade em tela A4 ou em projeção de aula. Se precisar de mais informações, use subnós, não novos ramos principais. Isso mantém a hierarquia visível.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Uma dica específica que funciona é usar cores diferentes para cada ramo. Ânodo em vermelho, cátodo em azul, eletrólito em amarelo. A separação visual ajuda na memorização durante revisão. Não precisa ser artístico, apenas consistente. Alunos que abandonavam mapas monótonos costumavam voltar a usá-los quando havia código de cores, ainda que rudimentar.
Recursos e onde encontrar modelos prontos
Se você quer um mapa mental sobre pilhas já estruturado como ponto de partida, existem modelos gratuitos em repositórios educacionais e em plataformas de mapas mentais. No CmapTools, há bibliotecas compartilhadas por universidades brasileiras com esquemas sobre pilhas e baterias. O Google Arts & Culture e o Portal do INEP também publikaram materiais visuais que podem ser adaptados. Para acesso direto, busque por "mapa mental pilhas quimica site:.gov.br" ou "mapa mental baterias site:.edu.br". Os resultados costumam ser PDFs ou imagens que permitem download livre para uso educacional. Uma versão que eu recomendo como base é um arquivo em formato .pdf ou .cmap com a estrutura de constituição, funcionamento, classificação e aplicações. Você baixa, abre no editor escolhido, e substitui os exemplos básicos por variantes mais específicas, como pilha de Daniell, pilha alcalina, acumulador de chumbo e célula de combustivel de hidrogênio. Isso leva de quinze a vinte minutos e transforma um modelo genérico em algo útil para sua prova ou apresentação.
Limitações que ninguém menciona
Um mapa mental sobre pilhas não substitui a resolução de exercícios. Ele organiza conhecimento, mas a compreensão real vem da prática com cálculos de potencial, balanço de massa e identificação de semi-reações. Mapas servem como referência rápida, não como treino. Alunos que confundem isso perdem tempo revisando sem fixar conteúdo. Também é importante saber quando um mapa falha. Se o tema exigir análise de dados experimentais, como medição de potencial em diferentes concentrações ou estudo da curva de descarga de uma bateria, o mapa é insuficiente. Nesse caso, o estudo direto de gráficos e tabelas é necessário. Recomendo alternar mapa com resolução de problemas em pelo menos uma hora por dia durante a semana anterior à avaliação.
Outro ponto: mapas muito detalhados viram documentos, não mapas. Se um nó tem mais de duas linhas de texto, corte ou mova para notas de rodapé. O objetivo é visualização rápida, não enciclopédia. Eu já vi alunos gastarem horas enchendo cada caixinha de textos longos e no dia da prova não conseguiam localizar a informação que precisavam. Menos é mais quando o mapa é ferramenta de consulta, não de leitura passiva. Se o seu objetivo é apenas entender o básico para uma prova de nível médio, um mapa com quatro ramos e subnós curtos resolve. Se você está em curso técnico ou superior e precisa de profundidade, acrescente ramos sobre cinética de transferência de carga, sobrepotencial, eficiência coulombica e degradação de eletrodos. Esses tópicos aparecem em avaliações mais avançadas e merecem representação própria no mapa, não apenas menção de passagem.
Em resumo, um mapa mental sobre pilhas é uma ferramenta prática se construído com hierarquia clara, divisão por constituição, funcionamento, classificação e aplicações, e se usado como apoio ao estudo, não como substituto dele. A experiência mostra que mapas bem feitos economizam tempo de revisão e reduzem erros em questões que testam nuances como efeito da concentração no potencial real da pilha.
