O que é maquete de engenho e como construir uma

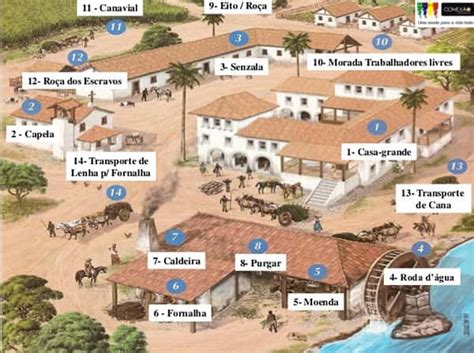

Uma maquete de engenho é uma representação física ou digital de um sistema mecânico, processo industrial ou instalação técnica. O termo "engenho" no contexto brasileiro remonta aos engenhos de açúcar, mas hoje se estende a qualquer configuração de máquinas, tubulações, esteiras, tanques e estruturas que formam um sistema produtivo. A maquete serve para planejamento, visualização de fluxo, apresentação para investidores ou validação de layout antes da execução real.
maquete de engenho: o que precisa para começar
Você vai precisar de pelo menos um desses três caminhos: modelagem 3D digital, maquete física em material leve, ou uma combinação dos dois. No digital, software como SketchUp, Fusion 360 ou Blender permitem criar geometrias precisas a partir de plantas e especificações. Na física, usa-se madeira balsa, isopor, acrílico cortado a laser, e às vezes impressão 3D para peças complexas. A parte que mais gente subestima é a definição do escopo. Maquete de engenho não precisa ser perfeita. Ela precisa responder às perguntas certas. Antes de traçar a primeira linha ou cortar o primeiro pedaço de material, escreva em uma frase o que aquela maquete existe para demostrar. Se você não consegue dizer isso, provavelmente está prestes a gastar três dias num detalhe que ninguém vai olhar.
No meu caso, já construí maquetes de engenhos para linhas de processamento de alimentos, sistemas de bombeamento e_layouts de produção em pequena escala. A lição mais cara que aprendi foi que escala não é uma escolha estética, é uma decisão funcional. Escolhi erradamente a escala 1:50 para uma maquete de um sistema de tubulação com válvulas e instrumentos de campo. O resultado foi que não dava para visualizar o espaçamento mínimo de manutenção em torno dos equipamentos. Voltei ao desenho, refiz tudo em 1:20, e perdi quatro dias. Mas os engenheiros de manutenção conseguiram identificar dois pontos de conflito que haviam passado despercebidos nos desenhos bidimensionais.
Montando uma maquete de engenho passo a passo
Reúna todas as plantas e especificações disponíveis. Isso inclui layout de piso, fluxogramas de processo, tabelas de equipamentos com dimensões e pesos, e especificações de utilitários como ar comprimido, vapor e eletricidade. Quanto mais completo o pacote inicial, menos retrabalho. Se faltar informação, anote as lacunas antes de começar, não durante. Defina a escala com base no objetivo. Para visualização geral de fluxo, 1:100 ou 1:75 funciona bem. Para verificar acessibilidade e manutenção, 1:30 ou 1:20 é mais adequado. Não use a mesma escala para tudo. Algumas maquetes de engenho incluem dois modelos: um geral e outro de detalhe em maior escala para a área crítica.
Comece pela base. A plataforma ou laje onde tudo se apoia define o referencial. Marque as colunas, eixos e limites do terreno com precisão. Erros na base se propagam para tudo que vem depois. Use régua, trena e, se possível, um projetor para transferir as cotas do desenho para o material da base. Construa os elementos fixos primeiro: paredes, fundações, pisos elevados, escadas e corrimões. Deixe os equipamentos para a segunda etapa. Elementos fixos são mais fáceis de ajustar e servem como estrutura de apoio para o resto.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Os equipamentos devem representar as dimensões reais, não necessariamente a aparência final. Uma bomba de centros rotativos não precisa ter pintura realista. Precisa ter o tamanho certo no espaço certo. Se estiver usando material translúcido ou transparente, marque os eixos e conexões com marcador permanente ou fita fina. Isso evita ambiguidade na leitura da maquete. As conexões entre equipamentos — tubulações, correias, transportadores — são o que transformam um conjunto de peças soltas em um engenho. Use arame fino, canos de PVC, tubos flexíveis ou impressão 3D dependendo da complexidade. Para maquetes digitais, mantenha as linhas de conexão com espessura diferente das linhas de contorno dos equipamentos para facilitar a leitura visual.
Etiquete tudo. Sem etiquetas, uma maquete de engenho vira um quebra-cabeça que só o construtor consegue resolver. Use pequenos cartazes, etiquetas adesivas ou tags digitais conforme o meio. Nome do equipamento, número de serviço e função básica são o mínimo aceitável.
Erros comuns e como evitar
O erro mais frequente é querer representar tudo. Maquete de engenho não é réplica idêntica da realidade. É ferramenta de comunicação. Se um detalhe não ajuda a responder uma pergunta do público-alvo, corte. Já vi maquetes com até duzentas peças onde metade servia apenas para encher espaço visual. Isso cansa o observador e dilui a mensagem. Outro erro comum é ignorar a perspectiva humana. Uma maquete física sem referência de pessoa ao lado perde a noção de escala rapidamente. Coloque uma ou duas figuras humanas em escala ao lado dos equipamentos principais. Custa quase nada e evita mal-entendidos graves durante apresentações.
Na versão digital, o erro típico é exportar sem configurar a câmera. Renderizações com ângulos aleatórios geram mais confusão do que clareza. Defina pontos de vista fixos antes de renderizar. Um plano frontal, um plano superior e um isométrico costumam cobrir noventa por cento das necessidades.
Quando a maquete não resolve
Existem situações em que uma maquete de engenho simples não entrega valor suficiente para justificar o tempo gasto. Se o sistema envolve variáveis dinâmicas como fluxo turbulento, transferência de calor ou resposta temporal de controles, a maquete estática não mostra o comportamento real. Nesse caso, simulações computacionais ou protótipos funcionais com componentes reais são mais adequados. Também há o problema de obsolescência rápida. Projetos que mudam frequentemente exigem atualização constante da maquete. Se o ciclo de revisão é menor que o tempo necessário para atualizar o modelo, talvez seja mais eficiente manter um modelo digital paramétrico ao invés de uma maquete física. Alterações passam a levar minutos ao invés de horas.
Se você está começando agora e quer um ponto de partida, pesquise por bibliotecas de componentes industriais em formato STEP ou OBJ. Muitos softwares de modelagem aceitam esses arquivos e permitem montar arranjos sem precisar modelar cada peça do zero. Isso economiza tempo considerável na fase inicial e permite focar no que realmente importa: a disposição e a sequência do processo.
