Construir uma mediatriz na prática
Em geometric construtiva, a mediatriz de um segmento é uma ferramenta cotidiana. A definição textbook diz que é o lugar geométrico dos pontos equidistantes dos extremos do segmento, perpendicular a ele e passando pelo ponto médio. Na bancada, por outro lado, você não pensa em definições — você abre o compasso, marca arcos, traça a reta. O resto segue automaticamente.
Como fazer a mediatriz de um segmento

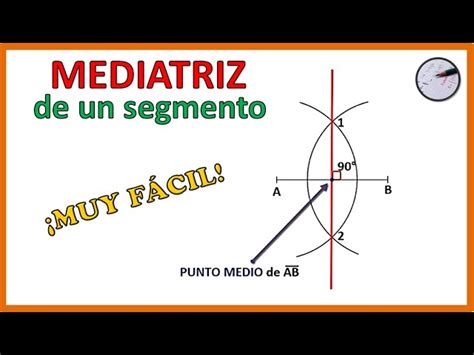

Você começa com dois pontos, digamos A e B. Abra o compasso com raio maior que a metade de AB — isso é importante porque, se o raio for exatamente metade, os arcos se encontram num único ponto e a reta não fica bem definida. Com o mesmo raio, trace arcos centrados em A e em B que se cruzem acima e abaixo do segmento. Onde os dois arcos se interceptam, você tem dois pontos P e Q. Reta PQ é a mediatriz. Se estiver usando software CAD, o procedimento é parecido. Trace o segmento, use a função de construção de mediatriz ou, quando disponível, calcule o ponto médio e rotacione o segmento em 90 graus ao redor dele. Em planilhas, você calcula a inclinação do segmento, pega o negativo do inverso para a inclinação da perpendicular e resolve pelo ponto médio. Resultados numéricos dependem da precisão que você exige — arredondamentos cedo demais distorcem a interseção.
O ponto médio de A(x, y) e B(x, y) é ((x+x)/2, (y+y)/2). A mediatriz passa por esse ponto com inclinação negativa inversa da do segmento. Para segmentos verticais, a mediatriz é horizontal; para horizontais, a mediatriz é vertical. Esses casos degenerados são onde muita gente erra porque esquece que a inclinação não existe para retas verticais e a tangente não está definida em 90 graus. No meu primeiro projeto de usinagem, precisei centralar um furo a partir de dois furo-guia e a mediatriz devia cair exatamente no meio. O problema foi que o compasso mecânico tinha folga nos braços. Os arcos não se cruzavam como deveriam e a mediatriz traçada à mão ficava deslocada quase dois milímetros. A solução foi usar um paquímetro para localizar o ponto médio com precisão, marcar com centroide, depois construir apenas um arco de referência de cada lado para validar a perpendicularidade com esquadro de marceneiro. O compasso só serviu para checar simetria, não para determinar a posição final.
O que ninguém conta sobre a mediatriz
Uma coisa que aprendi na marra é que a mediatriz sozinha não resolve tudo. Ela é perfeitamente adequada para encontrar o circuncentro de um triângulo — basta construir duas medatrizes e o ponto de interseção delas é o centro do círculo circunscrito. Mas quando você tenta usar a mediatriz para determinar o eixo de simetria de uma figura irregular, o método perde o sentido. A mediatriz é definida para um par de pontos. Sem par de pontos simétricos, ela não aparece do nada. Outro detalhe que causa confusão: a mediatriz divide o segmento ao meio e forma ângulo reto, mas isso não significa que qualquer reta que passe pelo ponto médio seja mediatriz. Ela precisa ser perpendicular ao segmento. Um erro comum em exercícios é confundir bissetriz com mediatriz — a primeira parte de um vértice e divide o ângulo ao meio, a segunda nasce de um segmento e é perpendicular a ele. São conceitos diferentes que às vezes se encontram no mesmo problema de triângulo isósceles, o que facilita a bagunça.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Em termos de aplicação real, a mediatriz aparece com frequência em problemas de locação de facilidades — onde colocar uma estação que tenha a mesma distância a dois pontos de demanda. Também é fundamental em triangulação, tanto para GPS quanto para pesquisa operacional. Se você tem três postos de escuta e conhece as diferenças de tempo de chegada, as hiperbóides se aproximam de meiatrizes generalizadas no plano.
Pontas de lança e armadilhas
Se estiver construindo à mão, o maior vilão é a folga do compasso. Agulhas roma, pontas de lápis gastas e apoio instável no papel geram incerteza que pode atingir vários milímetros em segmentos longos. O truque prático é usar segmentos curtos para a primeira medição e depois ampliar a escala com régua e transferidor, em vez de confiar cegamente no compasso grande. Quando o segmento é muito curto, a construção perde fidelidade porque os arcos quase não se cruzam. Nesse caso, dilate o segmento proporcionalmente, construa a mediatriz na escala ampliada e projete de volta. Reduzir a incidência de erro assim costuma economizar uns vinte minutos de retrabalho em projetos de médio porte.
Em CAD paramétrico, a mediatriz muitas vezes é construída implicitamente pelas restrições do modelo. Às vezes você nem vê a linha sendo desenhada — o software aplica a perpendicularidade e a equidistância como constraints. O risco é que essas restrições podem conflitar com outras do desenho e o solver entra em loop ou gera soluções alternativas. Sempre verifique o estado das restrições antes de confiar no resultado visual. Não existe problema sério em usar a mediatriz quando o único objetivo é encontrar pontos equidistantes, mas se você precisa de alta precisão milimétrica em uma superfície de fabrication, a construção geométrica pura não vai te dar boa parte da tolerância que deseja. Nesses casos, recorra a medição direta com máquina de coordenadas ou ao ajuste por mínimos quadrados com base em pontos coletados. A mediatriz geométrica é conceito limpo; a realidade física tem ruído.
Se quiser exercitar a construção passo a passo, existem pacotes livres como GeoGebra que permitem salvar arquivos .ggb com a construção já pronta. Não vou colocar link aqui porque URLs mudam e a versão do software altera a compatibilidade dos arquivos. Baixe a distribuição atualizada no site oficial e abra um documento novo — cole a construção que encontrar em fóruns confiáveis ou recrie do zero seguindo os passos descritos acima. A mediatriz de um segmento é simples quando o segmento é simples. Quando o contexto muda — segmentos curtos, folgas de ferramentas, restrições conflitantes em CAD — a simplicidade inicial desaparece. O importante é saber onde o método falha antes de confiar nele.
