Como fazer a planta baixa de um clube: o que realmente funciona
A planta baixa de um clube é basicamente um desenho técnico em escala que mostra onde ficam as paredes, portas, janelas, equipamentos fixos e os principais fluxos de circulação de uma área social ou esportiva. Parece simples, mas tem uma série de detalhes que todo mundo subestima até passar por uma fiscalização ou precise reprojetar metade da obra porque esqueceu algo no papel.
O básico: o que entra na planta baixa de um clube
Você precisa mapear pelo menos essas áreas: Recepção e vestíbulo
Saguão principal com caixa e bilheteria Sala de festas ou auditório
Cozinha industrial e dispensa Bares e refeitórios
Piscinas, spa e vestiários Salas de musculação e aulas coletivas
Quadras poliesportivas Escritórios administrativos
Áreas de serviço e almoxarifado Estacionamento e acesso de carga
Áreas externas (terraços, jardim, churrasqueira) Cada uma dessas dependências tem exigências específicas de normas técnicas, e a planta baixa precisa refletir isso desde o primeiro traçado.
Como medir e levantar dados no terreno
O processo começa com o levantamento topográfico. Se o clube já existe, você vai usar trena a laser, estação total ou, se o orçamento permitir, um scanner a laser para nuvem de pontos. Eu prefiro o scanner porque capta tudo — inclinações irregulares, paredes que não estão retos, vigas salientes — e depois você processa isso no software e faz a planta com muito menos erro humano. Se for construído novo, o levantamento topográfico é feito por engenheiro cartógrafo e entregue como memorial descritivo com coordenadas UTM. Aí você trabalha a partir daí.
Dica prática: meça as portas duas vezes. Sempre. Já vi projeto onde a portaria de emergência tinha 70 centímetros de largura e a norma exigia no mínimo 1,20 metro para acessibilidade. O cliente reclamou meses depois quando a vistoria do bombeiro deu negativa. Perda de tempo e dinheiro.
Escala e ferramentas
A escala mais comum para planta baixa de clubes varia entre 1:50 e 1:100, dependendo do tamanho do projeto. Para plantas detalhadas de instalações hidrossanitárias e elétricas, sobe para 1:25 ou 1:30. Softwares que uso no dia a dia:
AutoCAD — ainda é o padrão do setor, especialmente para documentação final. Revit — se o projeto exige BIM e coordenação com outras disciplinas.
SketchUp — bom para rapidez em etapas iniciais de concepção. ArchiCAD — alternativa sólida ao Revit, menos pesado.
Não adianta só desenhar as paredes. Você precisa incluir simbolologia técnica: símbolos de portas (abertura rotativa com o arco indicando o vai-e-vem), janelas, sanitários, pias, luminárias, tomadas, quadros de distribuição, hidrantes, extintores, saídas de emergência sinalizadas. Sem isso, a planta baixa vira apenas um esboço decorativo e perde função técnica.
A questão das normas que ninguém leva a sério
A NBR 9077 (saídas em edifícios) é a mais importante. Ela define largura mínima de corredores, quantidade de saídas de emergência, distância máxima até uma saída, iluminação de emergência, sinalização. Ignorar isso gera retrabalho custoso. A NBR 9050 (acessibilidade) exige rampas com declividade máxima de 8,3%, corrimãos duplos, sinalização tátil, banheiros adaptados. Se o clube atende público, isso é obrigatório e a fiscalização cobra.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A ABNT NBR 13434 trata da sinalização predial. Muita gente deixa pra depois, quando já está construindo. Aí vira confusão: placa errada, posição inadequada, material inadequado. Resolva isso na planta baixa antes.
Um problema real que eu encontrei
No projeto de um clube residencial em Alphaville,SP, a planta baixa inicial deixava o percurso entre a cozinha industrial e a área de serviço muito curto, sem espaço para a circulação de dois carrinhos de carga passando simultaneamente. Quando começamos a montar o layout de mobiliário e equipamentos, percebeu-se que o corredor de 1,10 metro era insuficiente para o tráfego real de cozinha + lavanderia. O workaround que usei foi reposicionar a porta de comunicação entre cozinha e dispensa, ampliando o corredor para 1,40 metro e incorporando esse ajuste nas plantas executivas. Custou uma madrugada de redesenho e uma reunião com o arquiteto e o engenheiro estrutural para verificar se havia vigas nessa região que impediriam a ampliação. Não havia. Resolveu.
Se você está desenhando a planta baixa de um clube agora, não pule essa etapa de validação de fluxos. Simule o movimento de pessoas e mercadorias antes de fechar o projeto.
Detalhes técnicos que fazem diferença

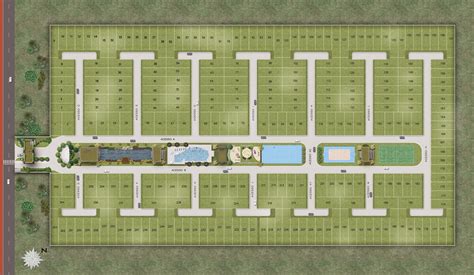

Inclua sempre uma planta de localização geral, mostrando onde o clube fica dentro do lote, afastamentos laterais e de fundo conforme o código de obras do município. Isso evita problemas com a prefeitura na hora do habite-se. Faça cortes longitudinais e transversais nos pontos mais relevantes: escadas, pé-direito duplo, transição de níveis. A planta baixa sozinha não mostra altura de forro, desníveis, profundidade de vasos sanitários embutidos. O corte complementa.
Indique os acabamentos de piso em legenda. Diferenciar piso cerâmico de antiderrapante em área molhada não é detalhe cosmético, é questão de segurança e conformidade normativa.
Erros frequentes que você quer evitar
Esquecer a espessura das paredes internas. Na planta baixa, parede de alvenaria estrutural tem espessura diferente de parede de vedação em drywall. Se não representar corretamente, a área útil calculada sai errada e o dimensionamento dos cômodos fica comprometido. Não prever espaço para manutenção. Quadros elétricos precisam de frente livre de 1 metro para manobra. Ar-conditioners centrais exigem acesso superior para troca de filtros. Coifas industriais precisam de inspeção periódica. Se você enterrar isso dentro de um armário sem porta de acesso, vai ter dor de cabeça.
Desconsiderar a carga horária e o fluxo em horários de pico. Um clube pequeno que recebe 200 pessoas num sábado à tarde precisa de banheiros em quantidade suficiente. A conta simples é: uma privada para cada 50 mulheres e uma para cada 30 homens, no mínimo, conforme recomendações técnicas. Se a planta baixa não refletem esse dimensionamento, a experiência do usuário cai e a fiscalização pode intervir.
Quando uma planta baixa simples não é suficiente
Para clubes grandes, com múltiplas alas ou atividades sobrepostas (evento no salão principal enquanto funciona treino na piscina), a planta baixa em 2D já não captura a complexidade. Nesse caso, um modelo BIM em 3D com simulação de fluxo de pessoas ajuda a identificar gargalos antes da obra. Ferramentas como o Revit com plugins de simulacao de evacuação — ou softwares dedicados como MassMotion e Legion — dão essa capacidade. O custo adicional é real. Um modelo BIM completo pode levar de 2 a 4 semanas a mais de trabalho em comparação a uma planta 2D tradicional. Mas quando a obra é grande, compensa. Evita conflito entre tubulações de ar-condicionado e estrutura, por exemplo, o que gera refogo no canteiro de obras.
O que entregar ao cliente
Além da planta baixa propriamente dita, prepare um conjunto que contenha: Planta de localização e implantação
Plantas baixas de cada pavimento Cortes e elevações
Memorial de acabamentos Quadro de áreas
Plantas de instalação elétrica e hidrossanitária (se fizer parte do seu escopo) Diagrama de fluxos e circulacao
Entregar tudo junto e organizado economiza reuniões de alinhamento e evita que o cliente pergunte coisas que já estavam respondidas no terceiro arquivo do pacote.
Custos e prazos médios
Para um clube de médio porte (até 2 mil metros quadrados construídos), a elaboração da planta baixa e documentação complementar leva entre 3 e 6 semanas, dependendo da complexidade e da quantidade de revisões solicitadas pelo cliente. Uma equipe pequena de dois profissionais (arquiteto e desenhista técnico) consegue fazer no prazo citado. Valores de mercado variam bastante. Em média, projetistas autônomos cobram entre R$ 30 e R$ 80 por metro quadrado para plantas baixas completas com documentação básica. Escritórios maiores cobram mais, mas entregam mais integração com outras disciplinas.
Se o clube for parte de um empreendimento maior ou tiver exigências especiais de acessibilidade e normas municipais rigorosas, o valor tende a subir. É honesto deixar isso claro desde o início, para evitar frustração do cliente e desgastes no final do contrato.
Alternativas se o orçamento for apertado
Se não houver verba para um levantamento topográfico completo com scanner, uma solução aceitável é combinar trena a laser com fotogrametria feita por drone em voos controlados. Isso gera ortofotos que servem de base paraização na planta baixa. Funciona bem para lotes abertos e áreas externas. Para interiores com muitos obstáculos, ainda precisa de medição manual. Outra opção é contratar um engenheiro civil ou arquiteto para fazer apenas o levantamento e entregar a planta pronta, sem o projeto completo. Assim você paga apenas pelo serviço pontual e usa a planta como base para orçamentos e aprovações futuras.
A planta baixa de um clube não é só um desenho bonito para a pasta do cliente. É o documento que vai guiar a execução, a fiscalização, a operação e, no longo prazo, a experiência de quem usa o espaço. Trate cada detalhe como se fosse revisado por alguém que quer encontrar erro. Porque existe gente assim, e ela encontra.
