O que acontece com a temperatura durante a solidificação
Se você está começando a lidar com processos de fundição ou modelagem térmica, a primeira coisa que vai perceber é que a intuição falha aqui. O senso comum diz que, se você tira calor de algo, ele esfria. Durante a solidificação, isso não acontece. A temperatura para de cair e fica parada no patamar de fusão/solidificação até que todo o material tenha mudado de fase. Isso é o chamado calor latente de solidificação. A energia que sai do sistema não reduz a energia cinética das moléculas — ela é gasta na reorganização estrutural, na formação das ligações da rede cristalina. Enquanto houver líquido coexistindo com sólido, a temperatura não sobe nem desce. Ela simplesmente espera.
o que acontece com a temperatura durante a solidificação nos metais práticos
A realidade é mais chata do que a teoria de livro didático porque raramente trabalhamos com substâncias puras. Ligas metálicas, que são o que você realmente encontra em uma fundição, não solidificam numa temperatura única. Elas têm um intervalo de solidificação, e nesse intervalo a temperatura cai gradualmente enquanto a fração sólida aumenta. O patamar perfeito só aparece com metais puros como o alumínio 99,9% ou o ferro puro, e mesmo assim apenas se as condições forem quase idealmente controladas. Já trabalhei com ligas de alumínio AE442 em peças de seção espessa e tive um problema específico: a sonda termopar tipo K que eu estava usando para monitorar o centro da peça mostrava um platô quase perfeito, mas a medição estava errada por causa de uma diferença de potencial nos cabos de extensão. O termopar estava atravessando uma região com gradiente térmico forte e os cabos de compensação de baixo custo geravam até 0,8 °C de erro. A solução foi trocar os cabos por ones com compensação de grade adequada ao tipo de termopar e fazer a referência fria com um termistor calibrado no próprio cabeçote da conexão, não com uma junta de referência de cobre comum. A partir daí, o patamar ficou claro e reproduzível.
Esse tipo de erro é mais frequente do que parece. Termopares mal instalados ou com extensões inadequadas vão te dar platôs inclinados ou oscilantes, e você pode interpretar mal o comportamento térmico da sua liga como se fosse uma coisa física, quando na verdade é só ruído de medição. O outro ponto que poucos iniciantes levam a sério é a super-resfriamento. Antes da solidificação começar de fato, o líquido pode despencar alguns graus abaixo do ponto de fusão sem formar qualquer sólido. Isso é particularmente visível em amostras pequenas com baixo número de sítios de nucleação. Você vê a temperatura cair, parar bruscamente, dar um pequeno "jump" para cima — às vezes 2 ou 3 °C — e só então estabilizar no patamar. Esse salto não é um erro. É a liberação do calor latente começando de uma vez só quando a nucleação finalmente acontece.
👉 Clique no botão abaixo para saber mais sobre o assunto!

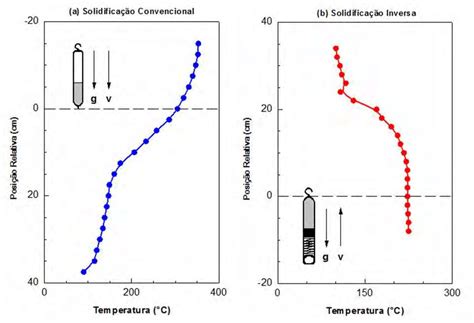

Se você está lendo curvas de resfriamento e não espera por esse comportamento, pode pensar que o equipamento falhou. Não falhou. O material simplesmente não queria cristalizar naquele momento. Outra coisa prática: a velocidade de extração de calor define se você vê o platô nítido ou não. Em peças grossas com moldes de areia, a curva é suave e o patamar é claro, mas o processo inteiro pode levar dezenas de minutos. Em moldes metálicos com resfriamento ativo, o tempo cai para segundos, mas o gradiente térmico dentro da peça é tão acentuado que diferentes pontos da amostra estão em fases diferentes de solidificação ao mesmo tempo. Uma sonda no centro vai mostrar um patamar, enquanto uma sonda mais próxima da parede vai mostrar uma queda contínua porque já está na região de solidificação completa com resfriamento do sólido.
Se o seu objetivo é usar a análise térmica para caracterizar ligas, tenha em mente os limites disso. O método de análise térmica diferencial só funciona bem quando o resfriamento é lento e uniforme, condições que raramente existem em produção real. Para ligas com amplo intervalo de solidificação, como as de alumínio-silício comuns na indústria, o que você obtém não é um platô, mas sim uma inflexão na curva. Identificar o ponto de início de solidificação requer marcar o primeiro desvio da linha base, e esse ponto é sensível à taxa de resfriamento. Se você dobra a taxa, o início da solidificação pode parecer até 5 °C mais baixo do que realmente é no estado de equilíbrio. Para casos onde a precisão importa — como controle de qualidade de lingotes ou desenvolvimento de novas composições — a alternativa mais confiável é a calorimetria exploratória diferencial (DSC), que mede o fluxo de calor diretamente em vez de inferir a partir de curvas de resfriamento de massa grossa. O equipamento é mais caro e a preparação da amostra exige cuidado, mas elimina grande parte da ambiguidade que vem com a análise térmica convencional.
Resumindo sem resuming: a temperatura para de cair durante a solidificação de materiais puros devido ao calor latente. Ligas têm comportamento gradativo. Medições ruins mascaram o efeito. Super-resfriamento é real e frequente. A taxa de resfriamento distorce os resultados. DSC resolve o problema quando você precisa de precisão.
