O que é um bloco diagrama na prática
Um bloco diagrama é uma representação visual em que funções ou componentes de um sistema são mostrados como blocos conectados por setas ou linhas. Cada bloco carrega um rótulo que indica sua função específica — seja um sensor, um amplificador, um controlador, um processo de software — e as conexões entre eles indicam fluxo de sinal, dados ou energia. A ideia não é estética, é simplificação. Você pega um sistema complexo e o quebra em partes que dão para analisar individualmente.

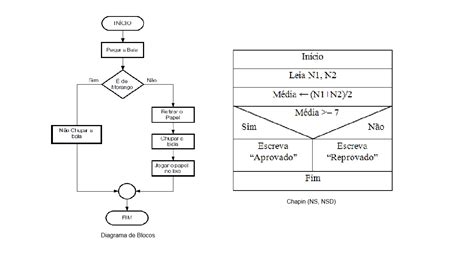

o que é bloco diagrama e por que ele existe
Ele nasceu em engenharia de controle e processamento de sinais, mas hoje aparece em qualquer área que precise mapear relações entre módulos. Na prática, eu uso bloco diagrama quando preciso entender o que está acontecendo em um sistema sem me perder nos detalhes de implementação. Se você já tentou debugar um problema onde o sinal passa por três etapas antes de chegar ao resultado final, sabe que desenhar um bloco diagrama pode levar de 15 a 20 minutos e economizar horas de conversa confusa com a equipe. O formato padrão usa retângulos para os blocos funcionais e linhas com seta para o sentido de fluxo. Setas podem ser unidirecionais ou bidirecionais dependendo se há realimentação. Loop de feedback é exatamente aquele momento em que a saída de um bloco volta como entrada para outro bloco à frente — isso é crítico em sistemas de controle, mas aparece em fluxo de dados de software também. Não confunda bloco diagrama com fluxograma. Fluxograma mostra sequência de decisões e processos passo a passo. Bloco diagrama mostra a estrutura funcional e como as partes se comunicam. São ferramentas diferentes para problemas diferentes.
No Brasil, encontrei bastante resistência inicialmente porque as equipes pareciam achar que diagrama era perda de tempo. A virada aconteceu quando comecei a pedir para desenhar antes de qualquer discussão técnica. O primeiro rascunho sempre revela algo que ninguém tinha considerado. Um exemplo concreto: num projeto de automação industrial, estávamos com problemas de latência em um sistema de aquisição de dados. Ninguém achava o gargalo porque o sinal passava por quatro módulos. Desenhei o bloco diagrama com tempos de resposta estimados em cada bloco e descobrimos que um conversor A/D estava sendo configurado com sampling rate muito baixo para a aplicação. Sem o diagrama, teríamos continuado caçando bug em código por semanas.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como construir um bloco diagrama funcional
Comece identificando os limites do sistema. Onde ele entra e onde ele sai. Se você não definir isso com clareza, o diagrama cresce descontroladamente e vira uma teia sem utilidade. Anote quais variáveis entram e quais saem. Depois, liste os blocos funcionais principais — não os componentes físicos, as funções. Um componente físico pode corresponder a mais de um bloco funcional ou a parte de um bloco. Depois disso, conecte os blocos na ordem em que o sinal ou dado flui. Se houver caminhos paralelos, desenhque-os lado a lado. Se houver realimentação, use linha tracejada ou cor diferente para distinguir feedback dos caminhos diretos. Sempre coloque o sentido de fluxo nas setas. Bloco diagrama sem seta é apenas um desenho de retângulos e ninguém consegue ler direito.
Para ferramentas, as opções comuns são Lucidchart, Draw.io, Visio, e até ferramentas mais simples como o ownCloud Diagrams ou o diagrams.net. No dia a dia, o Draw.io resolve a maioria dos casos e é gratuito. Se precisar de algo mais robusto para documentação técnica formal, o Visio ainda é referência em ambientes corporativos, mas o custo é relevante. Para equipes que trabalham com versionamento de diagramas, eu recomendo manter os arquivos em repositório Git — isso evita aquela situação em que todo mundo envia versão diferente do mesmo diagrama por email. Um detalhe que muita gente esquece: mantenha o nível de granularidade consistente. Não misture blocos de alto nível com sub-blocos de detalhe no mesmo diagrama sem separá-los visualmente. Isso gera confusão rápida. Quando o sistema é grande demais para um único diagrama, use hierarquia. Um bloco principal com uma referência a um subdiagrama é melhor que tentar colocar tudo na mesma folha. Diagrama bom é aquele que uma pessoa consegue ler em dois minutos e entender a arquitetura geral.
Pegadinhas e situações onde bloco diagrama falha
Bloco diagrama não captura timing, estado ou comportamento dinâmico. Se você precisa entender quem faz o quê em que ordem exata, use autômato finito, máquina de estados ou fluxograma. Bloco diagrama mostra topologia, não sequência temporal. Também tem o problema comum de diagramas ficarem ultrapassados. Eu já vi situações onde o diagrama registrado era de 2019 e o sistema tinha sido completamente remodelado em 2021. A diferença entre o diagrama e a realidade gerou retrabalho enorme durante uma auditoria. Outro problema frequente: diagramas com muitos crossing lines. Quando as conexões se cruzam sem padrão claro, a legibilidade cai drasticamente. A solução prática é reorganizar a disposição dos blocos em camadas ou usar agrupamento visual. Linhas de interconexão muito longas também indicam que talvez o diagrama esteja tentando representar dois sistemas diferentes ao mesmo tempo — nesse caso, separe.
Se o seu objetivo é documentação para desenvolvedores iniciantes, bloco diagrama sozinho não basta. Ele funciona bem como complemento a especificações técnicas detalhadas, mas não substitui descrição textual das interfaces e protocolos entre os blocos. Um bom diagrama vem acompanhado de uma legenda ou tabela que define cada bloco e cada tipo de conexão. Sem isso, diagrama vira arte abstrata rapidamente. Referência rápida: draw.io é acessível em diagrams.net e funciona tanto online quanto como extensão de navegador. Lucidchart oferece versão gratuita limitada e é mais polido visualmente. Visio requer licença Microsoft Office profissional. Para projetos que precisam de integração com ferramentas de engenharia como MATLAB ou Simulink, o bloco diagrama já é nativo no ambiente Simulink, o que elimina a necessidade de ferramenta externa para esse caso específico.
