Capacitores são componentes que armazenam energia elétrica
Um capacitor é basicamente duas placas condutoras separadas por um isolante. Quando você aplica tensão, carga se acumula numa placa e descarga na outra, e esse desequilíbrio é o que guarda energia. O material isolante entre as placas se chama dielétrico, e ele define quase tudo: quanto de carga o componente aguenta, qual a tensão máxima, e como ele se comporta em altas frequências. O que é capacitores vai além da definição de livro. Na prática, eles estão em praticamente qualquer circuito eletrônico. Você os encontra em fontes chaveadas, filtros de áudio, microcontroladores, sistemas automotivos. A diferença entre um capacitor eletrolítico e um cerâmico não é só visual. É a escolha errada que queima placa.
o que e capacitores: funcionalidade e configuração

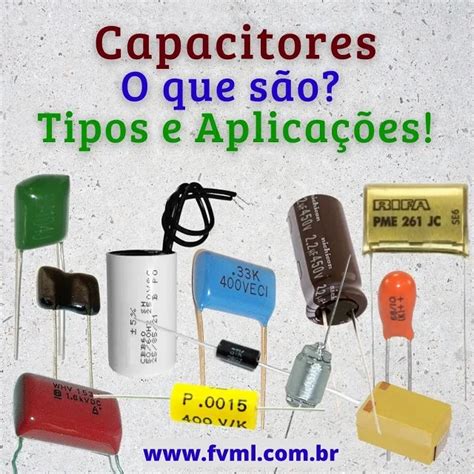

Cada tipo de capacitor tem uma aplicação específica que depende do dielétrico. O eletrolítico de alumínio costuma ter alta capacitância, da ordem de microfarads até milifarads, mas tem polaridade definida. Se você invertir, a coisa esquenta rápido. O tantalum é mais estável, mas sensível a surtos de corrente. Cerâmicos multilayer são os mais comuns em circuitos digitais, trabalham bem em altas frequências e não têm polaridade. Já os filmes plásticos — polipropileno, poliéster — são usados em aplicações de áudio e filtros porque têm baixa perda e boa linearidade. A capacitância é medida em farads. Um farad é muito, muito grande para a maioria dos circuitos. O mais comum ver é picofarad, nanofarad e microfarad. A sigla do valor gravado no componente nem sempre é intuitiva. Um marcação 104 significa 100 nanofarads. Primeiro dígito, segundo dígito, depois o multiplicador de zeros. 104 vira 10 com quatro zeros: 100.000 picofarads, que é 100 nanofarads.
O fator mais importante depois do valor é a tensão de trabalho. Colocar um capacitor de 16 volts num circuito que opera em 20 volts é pedir para ele falhar. A falha mais comum é curto-circuito interno, que pode queimar trilhas ou destruir outros componentes.
Como selecionar o capacitor certo para seu circuito
O processo de escolha começa com a frequência de operação. Se o circuito funciona em kHz, um eletrolítico resolve. Se trabalha em MHz, o equivalente cerâmico é obrigatório. Há casos em que os dois são necessários: o cerâmico trata das altas frequências e o eletrolítico cuida das baixas. O next step é analisar o ripple current. Fontes chaveadas geram correntes alternadas que passam pelos capacitores de saída. Se o ripple ultrapassar a especificação do fabricante, o capacitor aquece e seca prematuramente. Um eletrolítico projetado para 105 graus Celsius tem vida útil de talvez 2.000 horas sob carga nominal. Se operar a 85 graus, a vida pode dobrar. Isso não é teoria. É a regra prática que define quando um aparelho de som falha após dois anos versus cinco.
A impedância equivalente em série, ou ESR, é outro parâmetro que ninguém olha no início. Capacitores antigos têm ESR alta, e isso causa quedas de tensão indesejadas e aquecimento. Em fontes modernas, capacitores de baixa ESR são essenciais. Substituir um capacitor original por um genérico de ESR alto pode resolver o problema imediato, mas gera instabilidade a longo prazo.
Problemas reais que encontrei na prática
Uma vez diagnostiquei uma placa de inversor de frequência que falhava intermitentemente. O sintoma era estranho: o equipamento funcionava normalmente por horas, depois travava sem motivo aparente. A troca do capacitor eletrolítico de filtro principal por um novo idêntico em valor e tensão não resolveu. O problema persistia em temperaturas ambientes elevadas. O que aconteceu foi algo que eu já havia visto antes, mas nunca tinha se encaixado tão claramente. O capacitor original era de uma linha específica com baixo ESR. O substituto que comprei era de outra linha, com valor idêntico, mesma tensão, mas ESR três vezes maior. Em condições normais, a diferença não se nota. Quando a temperatura subia, a impedância aumentava e a regulação da fonte desbalanceava. O inversor entrava em proteção e desligava.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A solução foi conseguir um capacitor da mesma linha original, com ESR equivalente ou inferior. Testamos com um de uma marca conhecida de componentes industriais e o problema sumiu. O aprendizado foi direto: especificação nominal não é suficiente. O ESR, a tolerância de capacitância, e a faixa de temperatura de operação precisam corresponder ao projeto original. Outro problema comum envolve capacitores cerâmicos que parecem bons na medição, mas falham em operação. A razão é o efeito microfonico. Certos cerâmicos de classe 2, como X7R e Y5V, mudam sua capacitância quando submetidos a vibrações mecânicas ou deformações na placa. Isso gera ruído em circuitos sensíveis de RF e áudio. A solução mais simples é usar cerâmicos de classe 1, como C0G ou NP0, quando a estabilidade é crítica.
Pegadinhas que iniciantes cometem
A primeira pegadinha é ignorar a polarização. Capacitores eletrolíticos e de tantalum são polarizados. Inverter a ligação é o erro mais barato de cometer e o mais caro de corrigir. A placa pode levar danos colaterais. Sempre verifique o marcador de polaridade no corpo do componente antes de soldar. A segunda pegadinha é confiabilidade excessiva em capacitores cerâmicos pequenos. Um 100nF cerâmico parece inofensivo. Mas se você usar esse capacitor para desacoplamento em um microcontrolador que opera a 100 MHz, ele pode não ser eficaz na faixa de frequência correta. A indutância interna do componente, chamada SCL, limita a eficácia em altas frequências. O resultado é que o capacitor não filtra o ruído que deveria filtrar.
A terceira pegadinha é a crença de que capacitores velhos funcionam bem só porque não apresentam curto. Capacitores eletrolíticos secam com o tempo. A capacitância cai, o ESR sobe. Um capacitor de 100 microfarads comprado há cinco anos pode estar com 60 microfarads e ESR três vezes maior que o especificado. A medição em circuito muitas vezes mascara esse comportamento. A medição fora do circuito, com um medidor de ESR, revela a realidade.
Quando capacitores realmente falham
Nenhum capacitor é permanente. Eletrolíticos de alumínio têm vida útil finita determinada pela temperatura de operação e pela tensão aplicada. Cerâmicos são mais duráveis, mas sofrem com microfissuras causadas por flexão da placa ou estresse térmico durante soldagem. Tantalums são os mais sensíveis a surtos de corrente e podem entrar em curta-circuito catastrófico se forem submetidos a picos acima da especificação. Em ambientes com alta umidade, capacitores cerâmicos podem sofrer degradação por migração de prata, especialmente em componentes com eletrodos de prata. Isso é menos comum em equipamentos residenciais, mas frequente em aplicações industriais e automotivas.
A alternativa quando capacitores eletrolíticos falham em locais de difícil acesso é considerar o uso de capacitores polyméricos. Eles oferecem ESR significativamente menor e vida útil muito maior, embora custem mais. Para projetos que precisam durar dez anos sem manutenção, essa troca costuma valer o investimento.
Dica prática para testes e medições
Para medir capacitância fora do circuito, use um multímetro com função capacitância. Para medir ESR, compre um medidor dedicado ou use um LC-metro. O custo de um medidor de ESR básico é baixo, e a informação que ele fornece evita trocas desnecessárias de componentes. A medição em circuito raramente é precisa porque outros componentes interferem na leitura. A soldagem também exige cuidado. Temperaturas muito altas danificam capacitores, especialmente os cerâmicos. O excesso de calor pode causar microfissuras internas que não aparecem na inspeção visual, mas se manifestam como falha intermitente semanas depois. Use ferro de solda com temperatura controlada entre 300 e 350 graus Celsius, e minimize o tempo de contato.
