Diagramas de conjuntos que todo mundo usa e quase ninguém entende direito

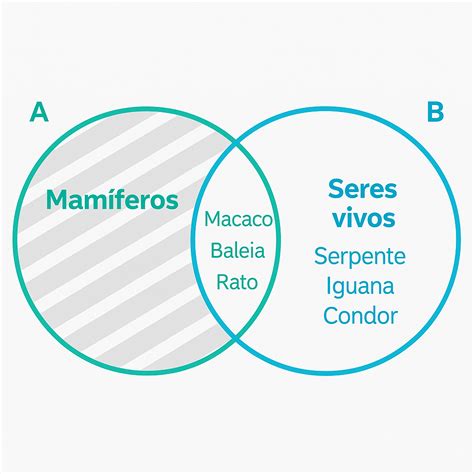

Você provavelmente já viu um diagrama de Venn em algum livro didático ou apresentação de slides, aqueles círculos coloridos que se sobrepõem mostrando interseções. O que e diagrama de venn é uma pergunta mais complicada do que parece quando você começa a trabalhar com eles na prática. O diagrama de Venn é uma representação visual de relações entre conjuntos. Cada círculo corresponde a um conjunto, e as áreas de sobreposição representam os elementos que pertencem a mais de um conjunto simultaneamente. John Venn publicou isso em 1880, mas a ideia já aparecia antes em trabalhos de Leibniz e Euler. O formato que conhecemos hoje — círculos perfeitos sobrepostos em fundo branco — é basicamente padrão industrial desde os anos 1960.
O que e diagrama de venn na prática do dia a dia
A utilidade real começa quando você precisa comunicar sobreposições para um público que não pensa em termos de teoria dos conjuntos. É por isso que marketeiros usam esse recurso o tempo todo para mostrar públicos-alvo sobrepostos, e analistas de dados o empregam para comparar features entre datasets. Funciona bem para até três conjuntos. Quatro já fica apertado. Cinco ou mais é uma história completamente diferente. O problema que eu encontrei na prática foi num projeto de segmentação de clientes onde tínhamos quatro critérios sobrepostos: compras online, compras em loja física, uso de app e participação em programa de fidelidade. Tentar representar isso com círculos normais resultou num desenho que parecia um prato espanado. A interseção dos quatro conjuntos simplesmente não aparecia de forma inteligível. A solução foi abandonar círculos e usar um diagrama de Euler com elipses esticadas, onde cada região tinha rotulagem direta em vez de depender da leitura visual da sobreposição. Isso reduziu o tempo de interpretação pelo stakeholder de cerca de 3 minutos para 30 segundos na primeira olhada.
O que a maioria das pessoas não sabe é que diagrama de Venn estrito exige que todas as regiões possíveis de interseção estejam presentes no desenho. Diagramas de Euler são mais flexíveis — eles mostram apenas as relações relevantes. Na prática, quase tudo que chamamos de "diagrama de Venn" na verdade é um diagrama de Euler disfarçado. Isso importa porque muda completamente como você constrói um diagrama com mais de três conjuntos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limitações que ninguém conta
Venn diagrams com 5 ou mais conjuntos exigem curvas não circulares. Syme (2002) mostrou que é possível com curvas elípticas, mas o resultado visual é tão confuso que raramente compensa o esforço. Para 6+ conjuntos, a alternativa recomendada é usar matriz de interseção ou UpSet plots, que são muito mais legíveis para análise real de dados. Outro problema comum: pessoas tentam usar diagramas de Venn para mostrar relações hierárquicas ou de proporção. Círculos não codificam tamanho de área de forma intuitiva para a maioria dos espectadores. Se você quer mostrar que um conjunto é cinco vezes maior que outro, um diagrama de Venn é péssimo para isso. Gráficos de barras ou treemaps são alternativas muito mais eficazes nesse caso.
Como construir um corretamente
Para dois ou três conjuntos, círculos simples funcionam. O truque é garantir que a espessura das linhas de contorno seja consistente e que as cores de preenchimento tenham transparencia suficiente (cerca de 40-50%) para que as interseções sejam visíveis sem virar uma mancha escura. Ferramentas como draw.io, Lucidchart ou até Excel com formas basicas resolveram 90% dos meus casos. Para algo mais sofisticado, bibliotecas como D3.js com extensions de Venn diagram ou o pacote 'venn' do R permitem gerar visualizações matematicamente precisas. Uma dica prática que economiza tempo: nunca tente rotular manualmente cada região de interseção em diagramas com mais de três conjuntos. Use legenda cruzada com cores correspondentes. Isso evita sobreposição de texto que torna o diagrama ilegível em poucos segundos.
A verdade é que diagrama de Venn é uma ferramenta útil mas com limites claros. Ele brilha em comunicação simples de sobreposições entre 2-3 grupos. Fica problemático rapidamente além disso. Saber quando usar e quando trocar de abordagem é o que separa quem entrega um diagrama que as pessoas realmente entendem de quem entrega um desenho bonito que ninguém consegue ler.
