Entendendo escala cartográfica na prática
A escala cartográfica é simplesmente a relação de proporção entre as dimensões representadas num mapa e as dimensões reais do terreno. Nada de mágica, apenas matemática aplicada. Quando você vê uma escala como 1:50.000, significa que cada unidade medida no papel corresponde a 50.000 dessas mesmas unidades na realidade. Centímetro no mapa vira cinquenta mil centímetros no chão. Metros viram metros. A unidade não importa, o que vale é a razão.
O que é escala cartografica

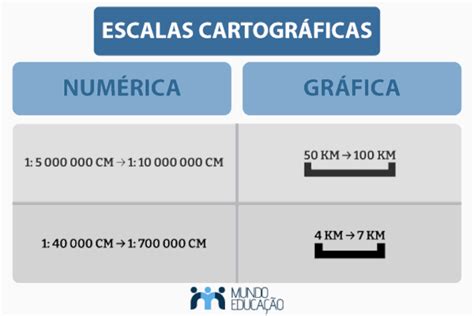

A gente divide basicamente em dois tipos que todo mundo confunde no começo. Escala numérica é aquela escrita em forma de fração ou razão, tipo 1:100.000. Escala gráfica é aquela barrita riscada com marcações que aparece no canto dos mapas, onde você pode encostar uma régua e medir diretamente. A vantagem da escala gráfica é que ela não perde a precisão quando o mapa é ampliado ou reduzido por fotocópia ou digitalização. Já a numérica vira bagunça se você alterar o tamanho do documento. Eu já perdi horas refazendo uma planilha de medição porque usei uma fotocópia ampliada de um mapa topográfico e a escala numérica original simplesmente não colava mais. O erro foi meu por não verificar se a proporção havia sido mantida. Desde aí eu sempre conferço a escala gráfica antes de confiar em qualquer cálculo. Se a barra de escala estiver distorcida, nada do que você tirar daquele papel é confiável.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outra coisa que ninguém conta nas apostilas é que escala pequena e escala grande têm nomes que confundem até quem já trabalha com mapas há anos. Escala pequena é aquela com denominador alto, tipo 1:1.000.000, onde muito terreno cabe num espaço reduzido. Mapa mundi entra aí. Escala grande é com denominador baixo, como 1:10.000 ou 1:2.000, onde cada centímetro no mapa representa poucos metros no mundo real. Você enxerga detalhes: ruas, cursos d'água estreitos, contornos de edificações. Confundir esses termos na hora de pedir um mapa ou explicar um projeto já me custou mais de um mal-entendido com colegas de área. Tem ainda a questão da precisão que depende da escala adotada. Num mapa em escala 1:25.000, o menor detalhe que você consegue medir com razoável confiança é algo em torno de cinco metros no terreno. Isso porque o traço da caneta ou da impressora já ocupa uma fração significativa daquele espaço. Se você precisa de precisão milimétrica no terreno, precisa de uma escala bem mais aberta, algo na casa de 1:1.000 ou maior. O inverso também vale: tentar extrair detalhes finos de um mapa em escala 1:500.000 é perder tempo.
Para transformar a escala num distância real, a conta é direta. Multiplique a distância medida no mapa pelo denominador da escala e você terá o valor na mesma unidade usada na medição. Se mediu em centímetros e a escala é 1:50.000, o resultado será em centímetros. Divide por cem para ter metros, por cem mil para ter quilômetros. Eu costumo anotar esses passos num caderninho mesmo, porque em campo a coisa vai mais rápido do que a gente imagina quando o pressure está alto e o mapa tá aberto num capô de caminhonete. Um ponto que muita gente deixa passar é que a escala pode variar ao longo do próprio mapa, principalmente em cartas que cobrem áreas extensas. Projeções cartográficas distorcem o terreno de formas diferentes em regiões distintas. Em mapas que abrangem estados ou países inteiros, a escala no centro pode ser fiel, mas nas bordas já começa a dar errado. Para projetos de engenharia ou planejamento territorial, o ideal é usar cartas de escala grande na região de interesse e desprezar o resto. Não adianta confiar numa escala média geral se o seu trabalho é pontual.
Se você quer praticar, existem bancos de imagens de mapas topográficos disponíveis gratuitamente em sites de agências geográficas de vários países. O INPE e a Diretoria de Serviço Geográfico do Exército no Brasil disponibilizam cartas que cobrem todo o território em diferentes escalas. Baixei várias vezes pra treinar conversões e medições, e isso ajuda muito antes de ir a campo de verdade. O processo inteiro de calcular distâncias, áreas e diferenças de elevação usando só essas cartas leva em média uns quinze minutos por folha, dependendo da familiaridade com a régua e com a conta de proporção. O limite real da escala cartográfica é que ela é uma abstração útil, não uma réplica perfeita. Todo mapa simplifica. Todo mapa omite. A escolha da escala determina o que você vê e o que decide ignorar. Reconhecer isso desde o início evita frustração e erros de interpretação. Mapa bom é aquele que deixa claro, em algum lugar visível, qual é a sua escala e como ela foi construída. Se não tem, desconfie.
